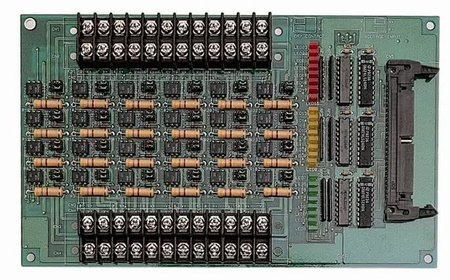

TB-24P/24-01

  • Panel zaciskowy ze złączem 50-pin ribbon-M i 24 izolowanymi wejściami cyfrowymi; bez kabli połączeniowych
  • TB-24P/24-01
Features
  • 24-CH opto-isolated digital inputs
  • 50-pin opto-22 compatible connector
  • Non-polarity digital input range
  • Isolated input voltage up to 24 V
  • 5000 Vrms optical isolation
  • Jumper configurable for voltage input or dry-contact input mode
  • LED indicator for input status
  • Screw terminals for easy field wiring
Specifications
  • Input Modes:
    • Voltage input
    • Dry contact input
  • Isolated Digital Input:
    • Number of channels: 24, maximum
    • Maximum input range: 24 V, non-polarity
    • Digital logic levels (0 to 24 V, non-polarity):
      • Input high voltage: 5 V to 24 V
      • Input low voltage: 0 to +1.5 V
    • Input resistance:1.2 kΩ @ 0.5 W
    • Isolation voltage: 5000 Vrms
  • Dry Contact Input:
    • Number of channels: 24
    • Internal pull-up voltage supply: +5 Vdc
  • LED Indicators for Input Status: one per channel
  • I/O Connector: 50-pin ribbon male
  • Operating Temperature: 0 ~ +60˚C
  • Storage Temperature: -20 ~ +80˚C
  • Relative Humidity: 5 ~ 95%, non-condensing
  • Power Requirement: +5 V / 40 mA max.
  • Dimensions (W x L x H): 220 x 132 x 23 mm
Ordering Information
  • TB-24P/24-01 - Terminal Board with 24-CH isolated digital inputs
Optional Accessories
  • Cabling

    • ACL-10150 - 50-pin flat cable
