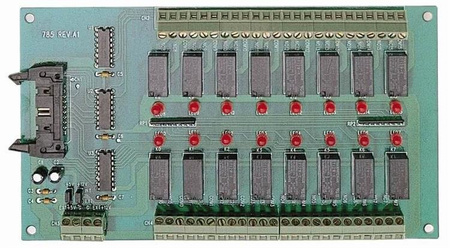

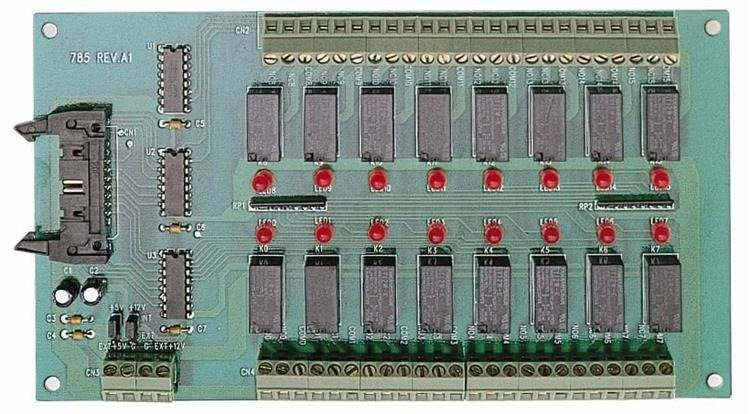

ACLD-9185-01

  • Panel zaciskowy ze złączem 20-pin ribbon-M oraz 16 wyjściami przekaźnikowymi; bez kabli połączeniowych
  • ACLD-9185-01
Features
  • 16-CH single-pole, double-throw (SPDT form C) relay outputs
  • For use with 20-pin digital input connector of NuDAQ cards
  • Maximum switching voltage up to 60 VDC/120 VAC
  • Maximum switching current up to 1 A DC/AC
  • Onboard relay driver circuitry
  • LED indicators for relay status
  • Screw terminals for easy field wiring
Specifications
  • Relay Output:

    • Number of Channels: 16
    • Relay Type: SPDT (Form C)
    • Isolation Voltage: 1500 Vrms
    • Contact Rating:

      • AC: 120 V @ 0.5 A
      • DC: 24 V @ 1 A

    • Breakdown Voltage: 1000 Vrms
    • Contact Resistance: 100 mΩ
    • Relay ON/OFF time:

      • Operate Time: 6 ms
      • Release Time: 3 ms

    • LED Indicators for Relay Status: one per channel
    • Expected Life:

      • > 5 x 10^5 operations @ 1 A, 24 Vdc
      • > 2 x 10^5 operations @ 0.5 A, 120 Vac

  • I/O Connector: 20-pin ribbon male
  • Operating Temperature: 0 ~ +60˚C
  • Storage Temperature: -20 ~ +80˚C
  • Relative Humidity: 5 ~ 95%, non-condensing
  • Power Consumption: +5 V/200 mA max., +12 V/ 528 mA  max.
  • Dimensions: 205x 114 mm
Ordering Information
  • ACLD-9185-01 - 16 Channel Relay Output Terminal Board
Optional Accessories
  • Cabling

    • ACL-10120-1 - 20-pin flat cable, 1 M
