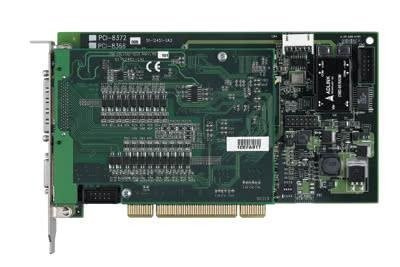

PCI-8366+

  • Karta PCI - 6-osiowe sterowanie napędami SSCNET-II z procesorem DSP
  • PCI-8366+
Features
  • 32-bit PCI bus, Rev 2.2, 33 MHz
  • Servo Interface: SSCNET II protocol
  • On-board DSP: TI TMS320C6711 200 MHz
  • Maximum controllable axes: 6
  • 32-bit position command resolution
  • On-line servo tuning and data monitoring
  • Easy wiring up to 30 meters for servo drivers connection
  • 2 isolated DI/DO
  • 3 external encoder/linear scale interface
  • Multiple axes linear interpolation
  • Any 2 axes circular interpolation
  • Contour following motion with smoothing function
  • On-the-fly velocity change
  • Programmable interrupt sources
  • Hardware synchronization between multiple cards
  • Easy-to-use function library
  • More than 250 thread safe API functions
  • Sequence motion control for speed profile timing chart between axes
  • Absolute encoder access
  • 2-CH 16-bit analog output
Specifications
  • SSCNET Distributed Motion Control

    • Cycle Time: 0.888 ms
    • Number of Controllable Axes: 6 axes
    • Max. Number of Cards in One System: 12
    • Encoder Feedback: 3-CH, 32-bit, up/down counter up to 5 MHz

  • Motion Interface I/O Signals

    • External Encoder Signals Input Pin: EA and EB
    • Encoder Index Signal Input: EZ
    • Mechanical Limit Seitch and Origin Signal Input Pin: ±EL and ORG

  • General-purpose I/O

    • 2 channels isolated digital inputs; 2 channal open collector output
    • Input Volotage: 0 ~ +24 V
    • Input Resistance: 2.4 KΩ @ 0.5 W
    • Sink Current: 4 mA
    • Bandwidth: 10 kHz

  • Analog Output (D/A)

    • Resolution: 16-bit
    • Output Channel: 2 single-ended channels
    • Output Range: ±10 V, bipolar
    • Setting Time: 10 μs
    • Output Driving: ±5 mA
Software Support
  • Windows Platform

    • Available for Windows 7/Vista (32-bit)/XP/2000
    • Recommended programming environments: VB/VC++/BCB/Delphi

  • MotionCreatorPro

    • MotionCreatorPro assists motion system developers in debugging any cabling problems and resolving complex system configuration before programming
Ordering Information
  • PCI-8366+ - DSP-based 6-axis SSCNET II motion control card
Accessories
  • Terminal Board

    • DIN-68S-01 - Terminal board with 68-pin SCSI-II connector with DIN socket

  • Cabling

    • ACL-10568-1 - 68-pin SCSI-VHDCI cable (mating with AMP-787082-7), 1 M

    • MR-J2HBUS M - Controller to amplifier bus cable
