Name: XW107i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

8-kanałowe izolowane wejście cyfrowe
Wejście cyfrowe typu Sink lub Source
(Ustawienie zworką)
8-kanałowe izolowane wyjście cyfrowe
Cyfrowe wyjście typu Sink

Wprowadzenie

Seria XW-board przeznaczona jest dla uPAC-5000, LP-51xx oraz WP-51xx.
Jeden PAC może obsłużyć tylko jedną XW-board.

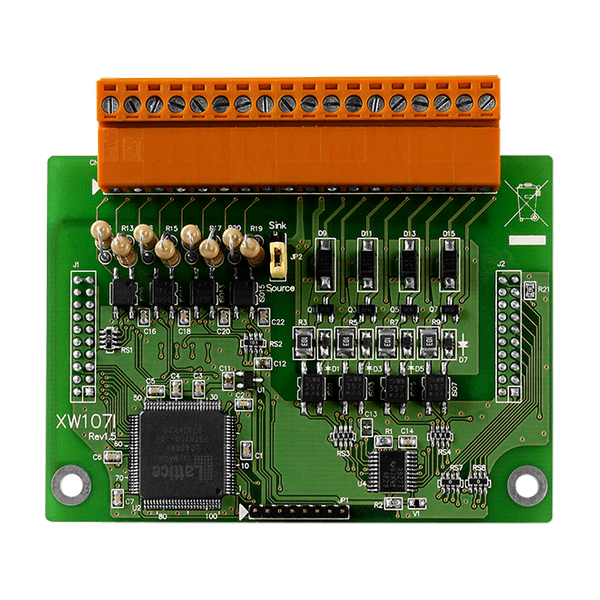

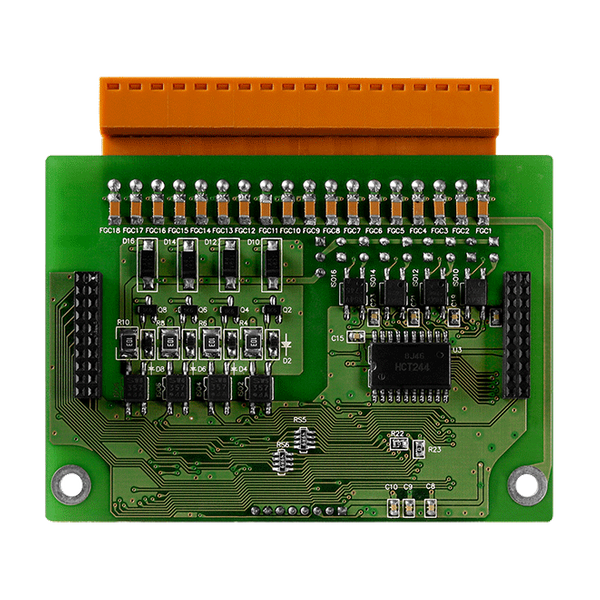

XW107i to 8-kanałowa izolowana płyta wejść cyfrowych oraz 8-kanałowa izolowana płyta wyjść cyfrowych.

Parametry techniczne:

Product Range:	XW-board
Wejście cyfrowe
Wejście cyfrowe: Kanały:	8
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source (Jumper setting)
Wejście cyfrowe: ON Poziom napięcia:	+10 VDC ~ +50 VDC
Wejście cyfrowe: OFF Poziom napięcia:	+4 VDC max.
Wejście cyfrowe: Izolacja:	3750 VDC
Digital Input: Input Impedance:	10 K Ohm
Digital Input: Overvoltage Protection:	60 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+10 VDC ~ 40 VDC
Wyjście cyfrowe: Prąd obciążenia:	200 mA/channel at 25 °C
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: Izolacja:	3750 VDC
Power
Power: Consumption:	0.4 W
Mechaniczny
Mechanical: Dimensions (mm):	66 mm x 82 mm x 17 mm (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 °C ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
