Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Obsługa protokołów Modbus TCP i MQTT
- 2-portowy przełącznik Ethernet (LAN Bypass) do okablowania w kształcie łańcucha Daisy
- Podwójny Watchdog
- Wbudowane I/O
- DI: 8 kanałów
- DO: 8 kanałów
Wprowadzenie

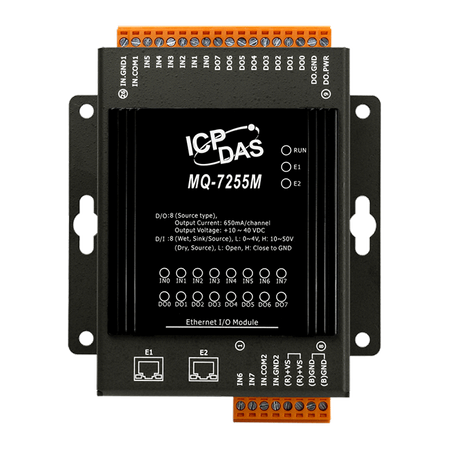

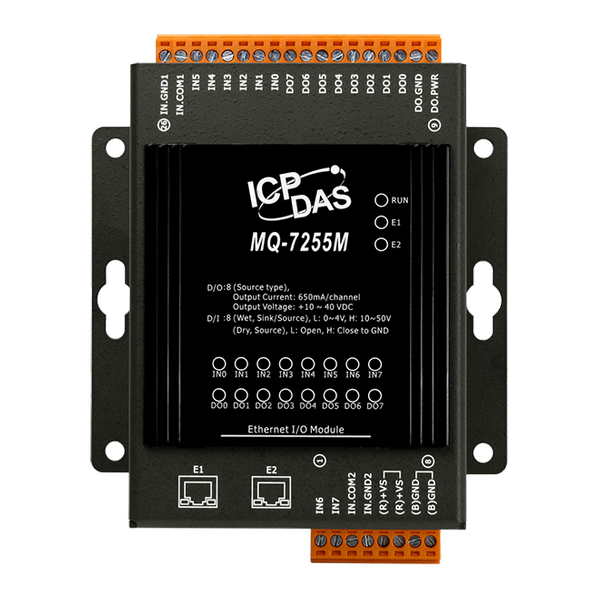

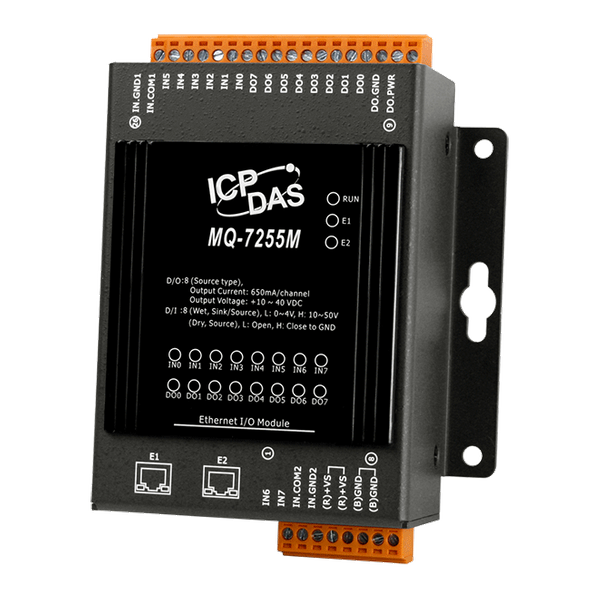

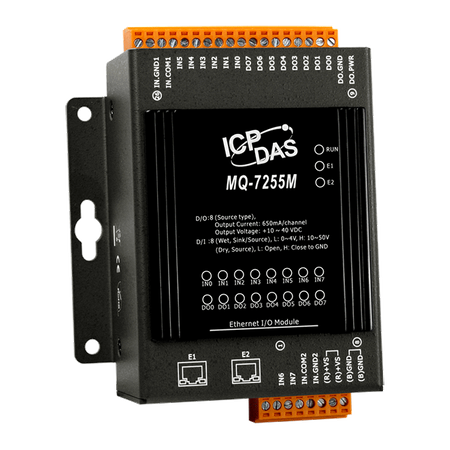

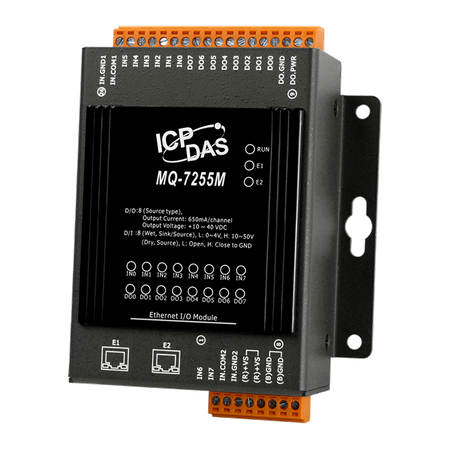

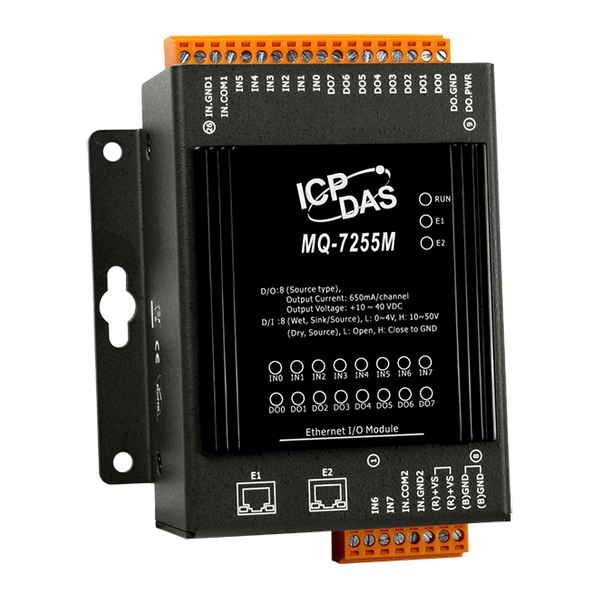

MQ-7255M to urządzenie I/O Ethernet wyposażone w 8-kanalowe DI i 8-kanalowe DO, obsługujące protokoły MQTT i Modbus TCP, które umożliwiają podłączanie różnorodnych cyfrowych czujników w aplikacjach Przemysłowego Internetu Rzeczy (IIoT). Dla modułu udostępniono interfejs użytkownika oparty na przeglądarce internetowej, który umożliwia jego konfigurację, monitorowanie stanu połączenia sieciowego oraz stanu I/O, a także sterowanie kanałami wyjścia cyfrowego za pomocą standardowej przeglądarki internetowej na urządzeniu mobilnym lub komputerze.
MQ-7255M posiada izolację optyczną zapewniającą ochronę przed przetężeniem 2500 VDC, ale nie zapewnia izolacji między kanałami. Każdy kanał wyjściowy może obsługiwać obciążenie do 650 mA, z możliwością konfiguracji wartości początkowej i bezpiecznej wartości. Może być bezpiecznie używany w aplikacjach, gdzie występują niebezpieczne napięcia.
MQ-7255M posiada izolację optyczną zapewniającą ochronę przed przetężeniem 2500 VDC, ale nie zapewnia izolacji między kanałami. Każdy kanał wyjściowy może obsługiwać obciążenie do 650 mA, z możliwością konfiguracji wartości początkowej i bezpiecznej wartości. Może być bezpiecznie używany w aplikacjach, gdzie występują niebezpieczne napięcia.
Zastosowania
Automatyzacja budynków, Automatyzacja fabryk, Automatyzacja maszyn, Zdalna konserwacja, Zdalna diagnostyka, Wyposażenie testowe.
Parametry techniczne:
| Product Range: | MQ-7200M |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each terminal and ±8 kV Air for random point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 8 |
| Wejście cyfrowe: Typ: | Styk suchy ,
Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Dry: Source ,
Wet: Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: +10 ~ +50 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: +4 VDC max. |
| Digital Input: Input Impedance: | 10 kΩ |
| Digital Input: Overvoltage Protection: | +70 VDC |
| Digital Input: Effective Distance: | 500m Max. |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/channel at 25°C |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +47 VDC |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Protocol: | MQTT 3.1.1 ,
Modbus TCP |
| Ethernet: Isolation: | 1500 VDC |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.9 W Max. |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 97 x 120 x 42 (W x L x H) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
