Główne cechy
• Wielofunkcyjny (5 AI, 2 AO, 2 DI i 3 DO)• Indywidualna konfiguracja kanałów
• Przełączalny zworką wejście/wyjście napięcie lub prąd
• Konfigurowalne ustawienia wartości początkowej i bezpiecznej
• Zgodność ze standardami IEEE 802.11b/g
• Obsługa szyfrowania bezprzewodowego WEP, WPA i WPA2
• Obsługa protokołów Modbus/TCP i UDP
• Obsługa konfiguracji sieciowej DHCP
• Mechanizm ustawienia wartości początkowej i bezpiecznej dla DO/AO
• Ochrona przed przeciążeniem i zwarciem dla wyjść cyfrowych
• Ochrona przed przepięciem do 240 Vrms dla wejść napięciowych
• ±4 kV ochrona ESD przy kontakcie
• Wbudowany watchdog
Wprowadzenie

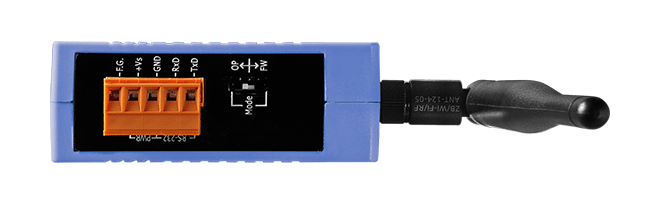

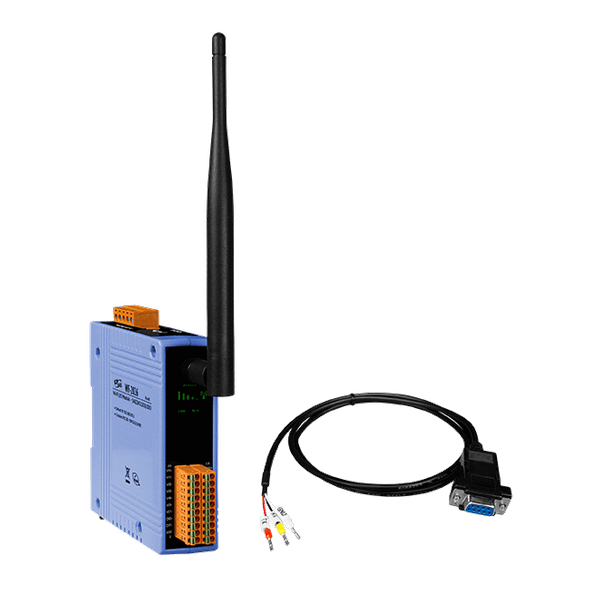

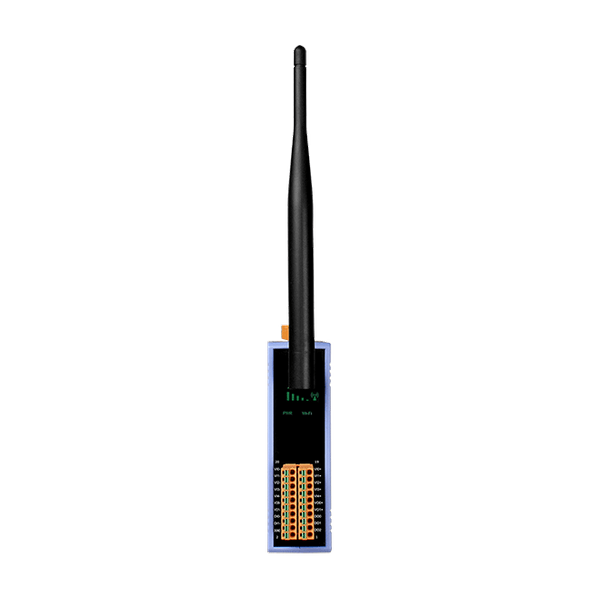

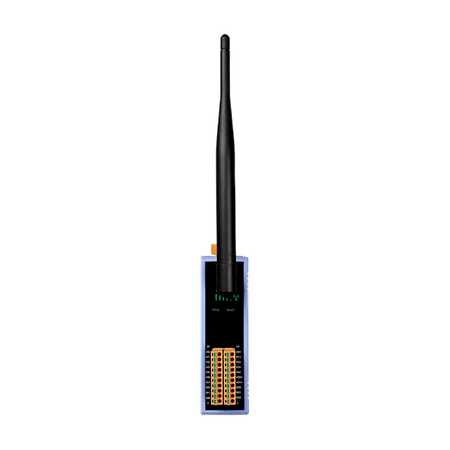

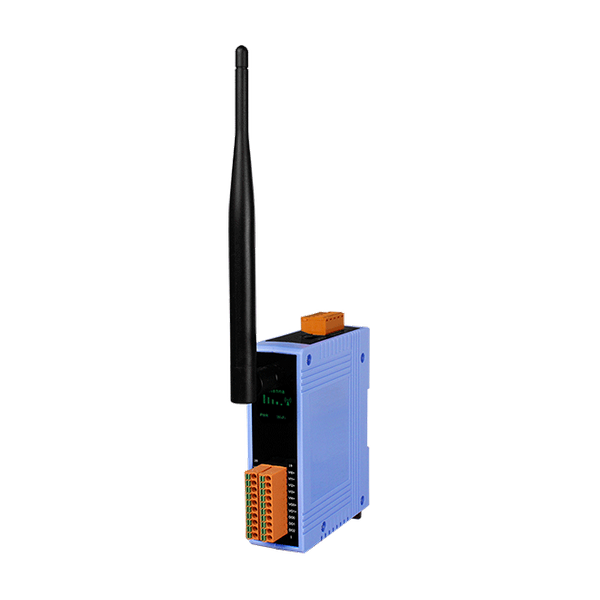

WF-2026 to wielofunkcyjny moduł z interfejsem Wi-Fi, który obejmuje 5 kanałów wejść analogowych, 2 kanały wyjść analogowych, 2 kanały wejść cyfrowych oraz 3 kanały wyjść cyfrowych. Oferuje programowalny zakres wejść na wszystkich kanałach wejść analogowych (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA lub 0 ~ +20 mA) oraz zakres wyjść na wszystkich kanałach wyjść analogowych (12-bit przy +/-5 V, +/-10 V, 0 ~ +20 mA lub +4 ~ +20 mA). Każdy kanał wejścia i wyjścia analogowego może być konfigurowany indywidualnie dla konkretnego zakresu i zapewnia wysoką ochronę przed przepięciem do 240 Vrms. Wejścia oraz wyjścia analogowe mogą być przełączane zworką między napięciem a prądem. Dzięki popularności infrastruktury sieciowej 802.11, WF-2026 umożliwia łatwe włączenie konektywności bezprzewodowej do systemów monitorowania i sterowania. WF-2026 wspiera również protokoły Modbus/TCP i UDP oraz konfigurację szyfrowania sieciowego, co umożliwia doskonałą integrację z oprogramowaniem SCADA oraz wygodny i bezpieczny dostęp dla użytkowników z dowolnego miejsca i o każdej porze.Zastosowania
Parametry techniczne:
| Product Range: | Wi-Fi |
Izolacja | |
| Isolation: Intra-module Isolation: | Power: 3000 VDC ,
DO: 3750 VDC ,
DI: 3750 VDC |
Wi-Fi | |
| Wi-Fi: Transmission Distance (LoS): | 50 meters (LOS) |
| Wi-Fi: Standard: | IEEE 802.11 b/g* ,
IEEE 802.11 b/g/n** |
| Wi-Fi: RX Sensitivity: | -83 dBm @ 11 Mbps* ,
-93 dBm @ 11 Mbps** |
| Wi-Fi: Output Power: | 8 dBm @ 11 Mbps* ,
14 dBm @ 11 Mbps** |
| Wi-Fi: Mode: | Infrastructure & Ad-hoc* ,
Infrastructure & Limit-AP** |
| Wi-Fi: Encryption: | WEP, WPA and WPA2 |
| Wi-Fi: Antenna: | 5 dBi (Omni-Directional) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 5 (Differential) |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±150 mVDC, ±500 mVDC, ±1 VDC, ±5 VDC, ±10 VDC ,
Current: 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA (Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ ,
Current: 140 Ω |
| Analog Input: Common Mode Rejection: | 86 dB Min. |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | Yes, 50 mA @ 110 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Analog Output: Type: | Voltage: +0 ~ +5 VDC, +0 ~ +10 VDC, ±5 VDC, ±10 VDC ,
Current: +0 ~ +20 mA, +4 ~ +20 mA (Jumper Selectable) |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Voltage Output Capability: | 10 VDC @ 20 mA |
| Analog Output: Power-on Value: | Yes, Programmable |
| Analog Output: Safe Value: | Yes, Programmable ,
TEST |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 2 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Source |
| Digital Input/Counter: ON Voltage Level: | Close to GND |
| Digital Input/Counter: OFF Voltage Level: | Open |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 3 |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 ~ +50 V |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA per channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Yes, Programmable |
| Wyjście cyfrowe: Wartość bezpieczna: | Yes, Programmable |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 2.2 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 127 x 107 (W x L x H) ,
(Without antenna) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
