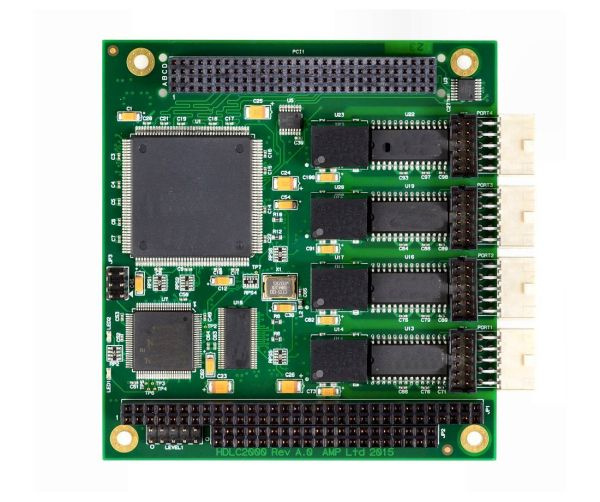

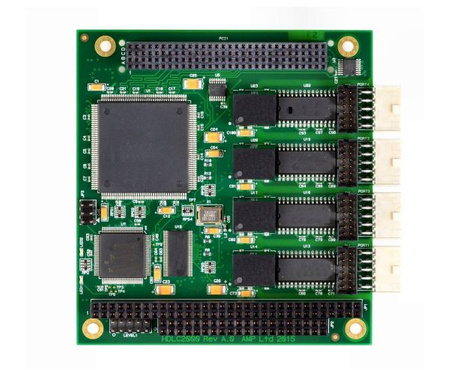

HDLC2000-EXT - kontroler komunikacyjny

  • 32-bit karta PCI104 z 4x HDLC RS485/232, izolacja galwaniczna 2000Vrms, -40 to +85°C
  • HDLC2000-EXT - kontroler komunikacyjny

Kontroler komunikacyjny HDLC

HDLC2000-EXT to czterokanałowy kontroler komunikacyjny HDLC na jednej karcie PCI-104. HDLC2000-EXT wykorzystuje wysokowydajny kontroler komunikacji szeregowej o standardzie przemysłowym, zapewniający 4 niezależne kanały, które mogą być skonfigurowane do komunikacji HDLC Synchronicznej lub Asynchronicznej.

HDLC2000-EXT został zaprojektowany dla wymagających zastosowań transportowych i przemysłowych. HDLC2000-EXT obsługuje rozszerzony zakres temperatur pracy od -40 do +85C. Wszystkie 4 porty posiadają izolację galwaniczną do 2000Vrms.

Każdy z 4 kanałów może być indywidualnie skonfigurowany dla interfejsu elektrycznego RS-232, RS-422 lub RS-485. Każdy kanał posiada niezależny odbiór i nadawanie FIFO, które pozwalają na szybkie przesyłanie danych szeregowych.

HDLC2000-EXT jest dostępny ze sterownikami programowymi dla systemu Linux, Windows.

Cechy

  • 4-kanałowa praca równoległa
  • Indywidualnie konfigurowalne do pracy w trybie HDLC / Asynchronicznym.
  • Izolacja galwaniczna 2000Vrms dla każdego portu
  • Możliwość wyboru interfejsu elektrycznego RS-232/422/422/485
  • Wytrzymałe, blokowane złącza I/O
  • Szeroki zakres temperatur pracy (-40C do +85C)
  • Standard PCI-104

Zastosowania

  • Konwersja protokołu szeregowego
  • Transport masowy
  • Automaty sprzedające
  • Wbudowana sieć WAN
  • Zdalne oprzyrządowanie

Specyfikacje

Communications Controller
  • 32Bytes FIFO per channel
  • HDLC synchronous, Asynchronous operation
HDLC
  • HDLC protocol support
  • Wide range of serial encoding methods:
    NRZ, NRZB, Biphase Mark (FM1), Biphase Space (FM0),
    Biphase Level (Manchester),
    Biphase Differential (Manchester Differential)
  • Up to 1MBit/sec multiple Ports (depends on host CPU)
  • Supporting differential TX-Data and RX-Data
  • Full-duplex operation
  • Abort Sequence generation and checking
  • Automatic zero bit insertion/deletion
  • Automatic flag insert
Asynchronous
  • Programmable baud rates up to 115200bps
  • Full-duplex operation
  • 5,6,7, or 8 data bits per character
  • 1, 1.5, or 2 stop bits
  • Odd or Even parity
Bus Interface
  • 32-bit PCI-104 Interface (stack through)
Physical Interface
  • Independent RS-232/RS-422/RS-485 ports
  • 2000Vrms galvanic isolation
  • Supporting TX-Data, RX-Data, CTS, RTS
  • 4 off 10-pin 0.1inch pitch headers
Miscellaneous
  • Single +5V
  • Operating temp -40°C to +85°C (extended temp)
  • Standard 3.6 x 3.8in PCI-104 form factor
Parametry techniczne:
Format karty:
PCI-104
Temperatura pracy:
-40ºC ~ 85ºC
