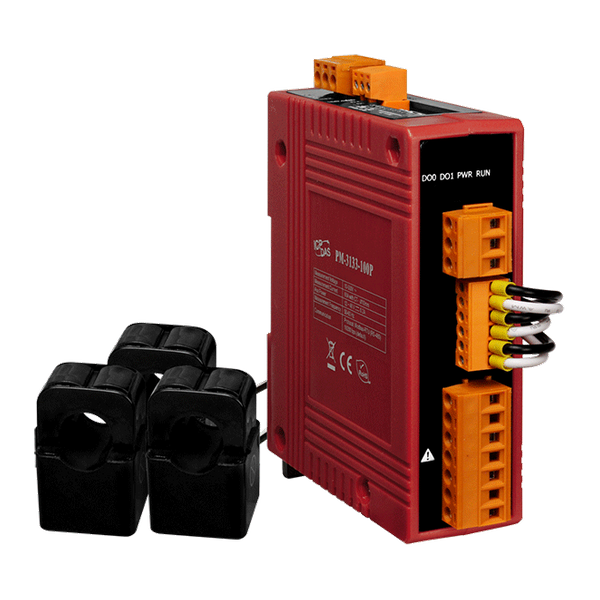

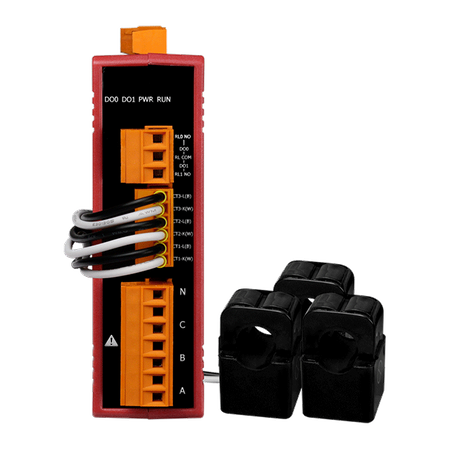

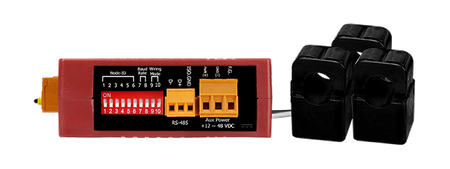

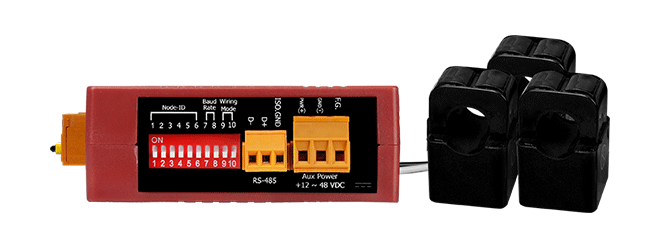

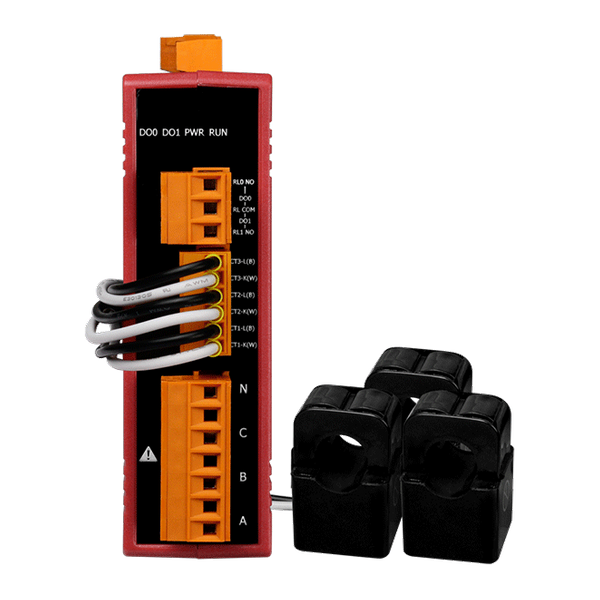

Name: PM-3133-100P
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Energia dwukierunkowa
• Pomiar rzeczywistej mocy skutecznej (True RMS)
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 60 A z różnymi przekładnikami (CT)
• Pomiar napięcia do 500 V
• Przekładnik prądowy na zaciski (clip-on) dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus RTU
• Obsługuje 2 wyjścia przekaźnikowe (typu A)
• Zgodność z IEC 61010-1 oraz EN 61010-1
• Różne formaty danych

Wprowadzenie

ICP DAS przedstawia najbardziej zaawansowane, opłacalne Smart Power Meters serii PM-3133, które umożliwiają dostęp do pomiaru energii elektrycznej w czasie rzeczywistym dla systemów trójfazowych. Dzięki wysokiej dokładności (<0,5%, PF=1 ), seria PM-3133 może być stosowana zarówno na niskonapięciowej stronie pierwotnej, jak i na średnio/wysokonapięciowej stronie wtórnej, umożliwiając uzyskanie rzetelnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i opłacalne mierniki energii wyposażone są w rewolucyjne, przewodowe przekładniki prądowe (CT) (różne typy, obsługiwane prądy do 400 A). Działają w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia globalną kompatybilność. Dzięki 2 wyjściom przekaźnikowym mogą być połączone z syrenami lub oświetleniem dla komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatora
• Systemy rozdzielcze przełączników
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ10 mm (0.05 A ~ 60 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	60 A
CT: Inside Diameter:	10 mm
CT: Leading Cable:	4 m
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
