Główne cechy
• Energia dwukierunkowa• Pomiary True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 300 A z różnymi współczynnikami CT
• Pomiary napięcia do 500 V
• Klipsowy CT dla łatwego montażu
• Dokładność W lepsza niż 0.5% (PF=1)
• Całkowite Zniekształcenie Harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Obsługa protokołów Modbus RTU, Modbus TCP lub CANopen
• Obsługa 2 wyjść przekaźnikowych (Forma A)
• IEC 61010-1 i EN 61010-1
• Wieloformatowe dane
Wprowadzenie

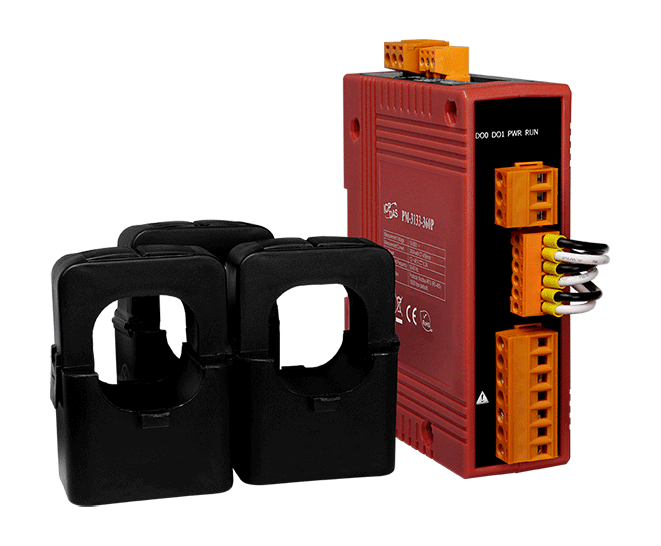

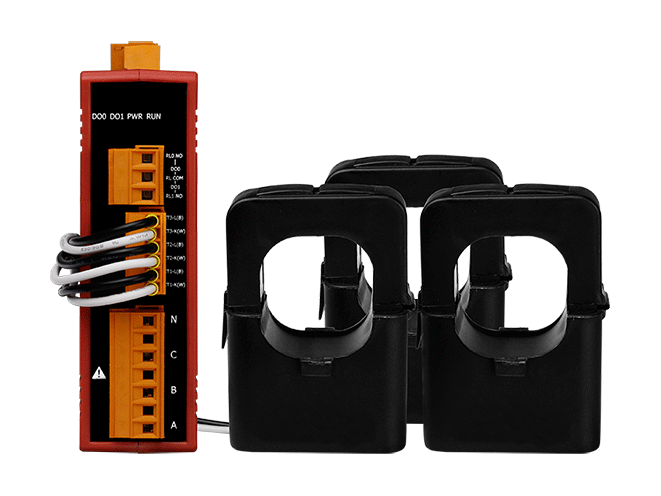

ICP DAS wprowadza najpotężniejsze, najbardziej opłacalne, zaawansowane inteligentne liczniki energii serii PM-3133, które umożliwiają dostęp do rzeczywistej zużycia energii elektrycznej dla pomiarów trójfazowych. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3133 może być stosowana zarówno po stronie niskiego napięcia, jak i średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskiwanie niezawodnych i dokładnych odczytów zużycia energii w czasie rzeczywistym podczas pracy monitorowanej aparatury. Te kompaktowe i opłacalne liczniki wyposażone są w rewolucyjne przewodowe klipsy CT (różne typy, obsługują prąd wejściowy do 400 A). Działają w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co pozwala na zgodność na całym świecie. Dzięki 2-kanałowym wyjściom przekaźnikowym mogą być połączone z syrenami lub oświetleniami w celu przekazywania alarmów. Obsługują protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.Zastosowania
• Monitorowanie generatorów• Rozdzielnice elektryczne
• Zarządzanie energią
• Analiza jakości zasilania
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ36 mm (0.3 A ~ 300 A) |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Clip |
| CT: Max. Current: | 300 A |
| CT: Inside Diameter: | 36 mm |
| CT: Leading Cable: | 4 m |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200; DIP Switch Selectable |
| COM Ports: Data Format: | N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
