Główne cechy
• Dwukierunkowa Energia• Pomiar Mocy RMS
• Analiza Energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar Napięcia do 500 V
• Dokładność W lepsza niż 0.5% (PF=1)
• Całkowite Zniekształcenie Harmoniczne (THD)
• Obsługa Protokołu CANopen
• Obsługa 2 Wyjść Przekaźnikowych (Forma A)
• IEC 61010-1 i EN 61010-1
Wprowadzenie

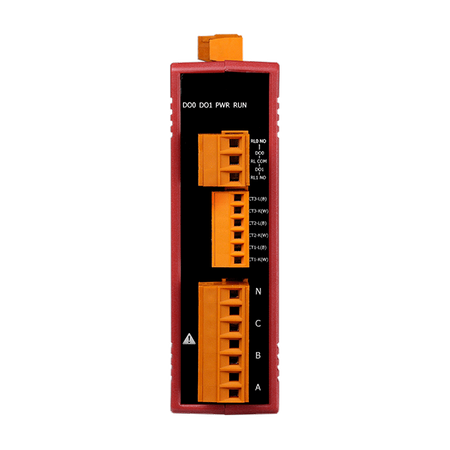

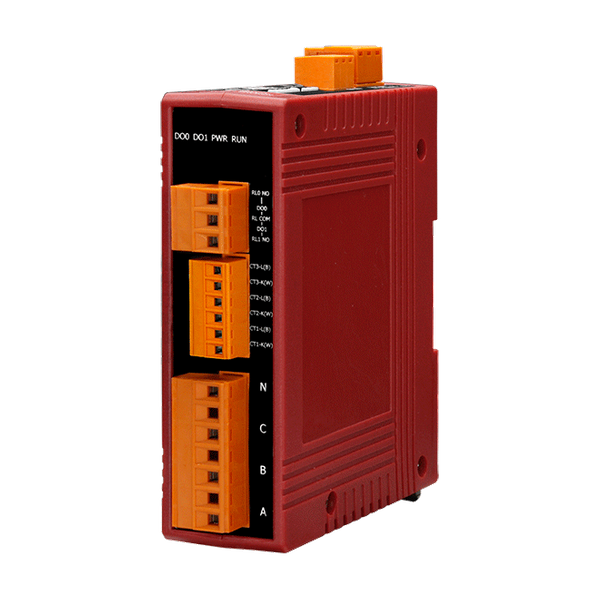

ICP DAS wprowadza najbardziej zaawansowane, opłacalne i nowoczesne inteligentne liczniki energii z serii PM-3133, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów mocy trójfazowej. Dzięki wysokiej dokładności (<0,5%, PF=1) seria PM-3133 może być stosowana zarówno na pierwotnej stronie niskiego napięcia, jak i/lub na wtórnej stronie średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne liczniki energii są wyposażone w rewolucyjne, przewodowe klipsy CT (różne typy, obsługa prądów wejściowych do 400 A). Pracuje w szerokim zakresie napięć wejściowych od 10 do 500 VAC, co pozwala na globalną kompatybilność. Posiada również 2 kanały wyjść przekaźnikowych, które mogą być połączone z syrenami lub oświetleniem dla alarmów. Obsługuje protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji. Można używać CT (inne niż cewki Rogowskiego), które posiadamy, z licznikiem PM-3133P (bez CT). Wejścia CT licznika PM-3133P mogą obsłużyć maksymalnie 333mV prądu zmiennego.Zastosowania
• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CANopen | |
| CANopen: Baud Rate: | 125 k (default), 250 k, 500 k, ,
1 M; DIP Switch Selectable |
| CANopen: Isolation: | 3000 VDC |
| CANopen: Protocol: | CANopen |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 100 x 127 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
