Główne cechy
- Wbudowany zworka do wyboru rezystora końcowego 120 ohm
- Wbudowany watchdog
- Transmisja i odbiór wszystkich typów wiadomości J1939, w tym PDU1, PDU2, rozgłoszeniowych i specyficznych dla adresatów
- Transport Protocol J1939 do transmisji i odbioru dużych wiadomości (9 - 1785 bajtów)
- Wsparcie BAM dla wiadomości zarządzania połączeniami
- Zarządzanie adresami sieciowymi
- Wsparcie dla protokołu Modbus RTU slave
- Możliwość konfiguracji ID sieci Modbus (1~250)
Wprowadzenie

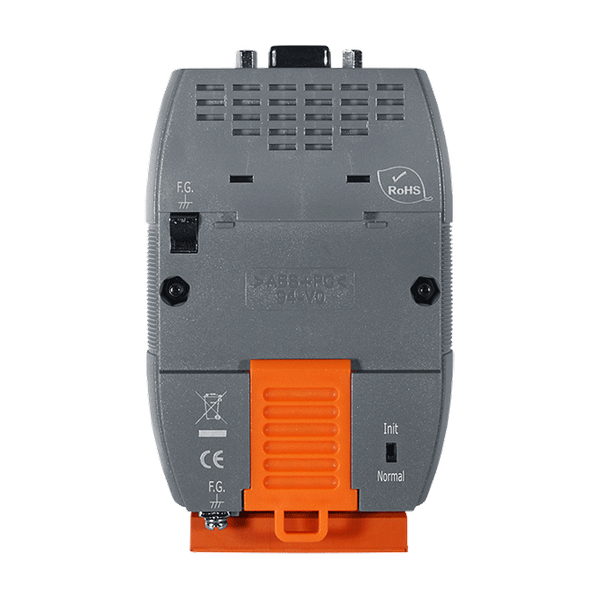

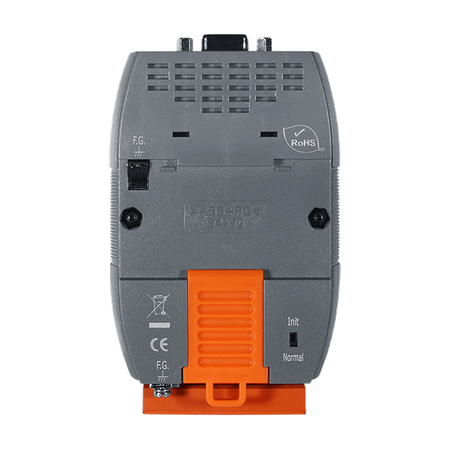

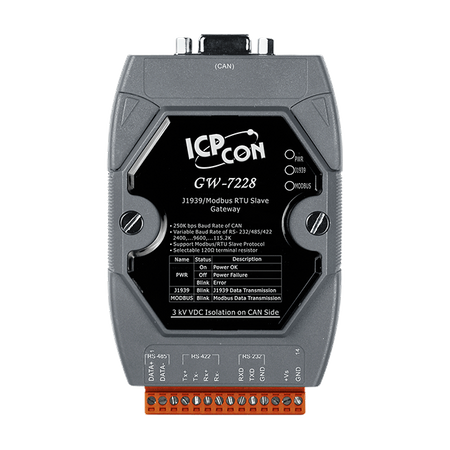

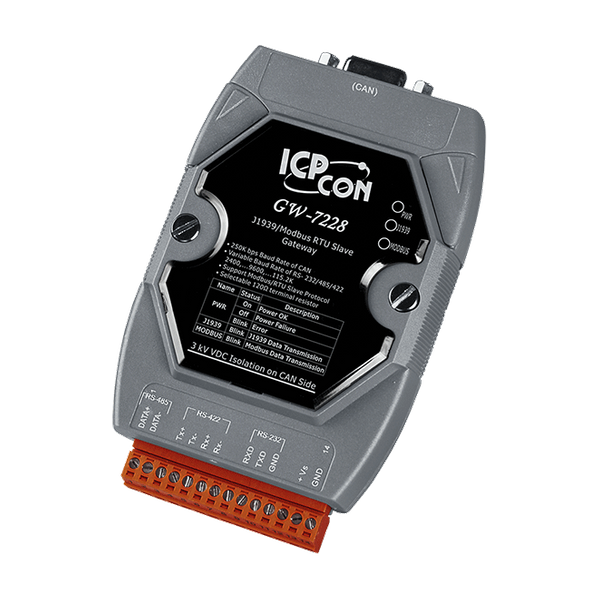

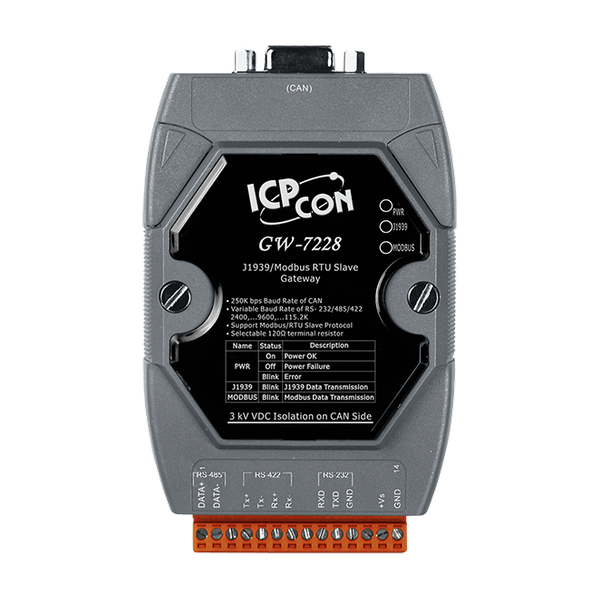

GW-7228 to rozwiązanie zapewniające konwersję protokołów między J1939 a Modbus RTU. Dla sieci J1939, GW-7228 obsługuje wiadomości J1939 typu PDU1, PDU2, rozgłoszeniowe i specyficzne dla adresatów. Z punktu widzenia sieci Modbus RTU, GW-7228 jest urządzeniem slave Modbus RTU odpowiadającym na zapytania od master Modbus RTU. Oferujemy oprogramowanie konfiguracyjne, umożliwiające użytkownikom ustawienie parametrów J1939/Modbus RTU w GW-7228. Pola wdrożeniowe mogą obejmować zastosowania w układach napędowych Diesel, sieci wewnętrzne dla ciężarówek i autobusów, itp.
Na poniższym rysunku przedstawiono architekturę zastosowań dla GW-7228
Zastosowania
- Zastosowania w układach napędowych Diesel
- Sieci wewnątrzpojazdowe dla ciężarówek i autobusów
- Połączenia między ciężarówką a przyczepą
- Systemy zarządzania flotą
- Diagnostyka pokładowa (OBD)
- Automatyzacja pojazdów
| Product Range: | J1939 |
Wskaźniki LED | |
| LED Indicators: Status: | PWR / J1939 / MODBUS |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (TXD, RXD, GND) ,
1 x RS-422 (Tx+, Tx-, Rx+, Rx-) ,
1 x RS-485 (D+, D-) |
| Porty COM: Szybkość transmisji: | 9600, 19200, 38400, 57600, 115200 |
| COM Ports: Protocol: | Modbus RTU |
J1939 | |
| J1939: Porty: | 1 |
| J1939: Szybkość transmisji: | 250k |
| J1939: Isolation: | 3000 VDC power protection on CAN side, 2500Vrms photo-couple isolation on CAN bus |
| J1939: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| J1939: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| J1939: Pin Assignment: | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
Power | |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 108 x 72 x 35 (H x W x L) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
