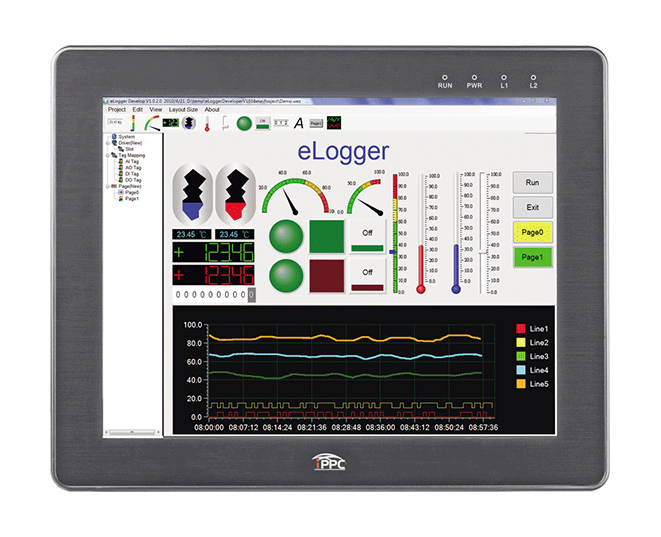

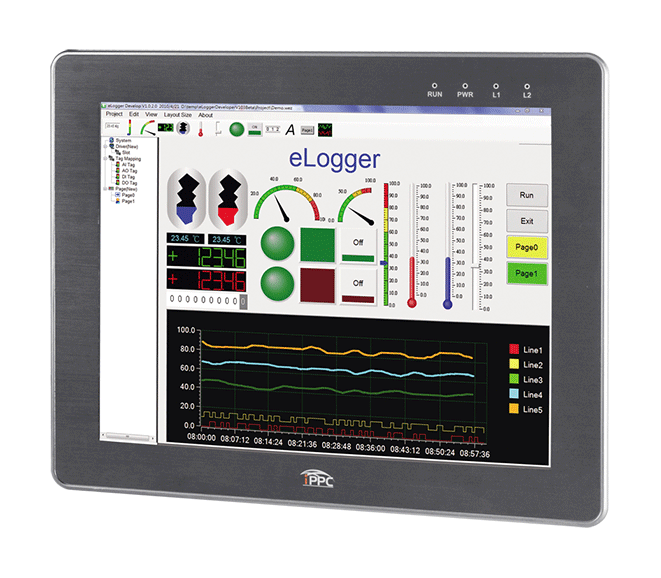

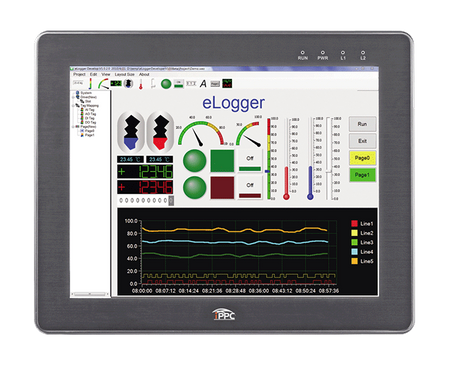

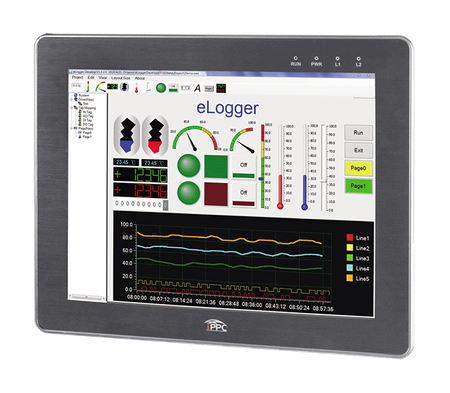

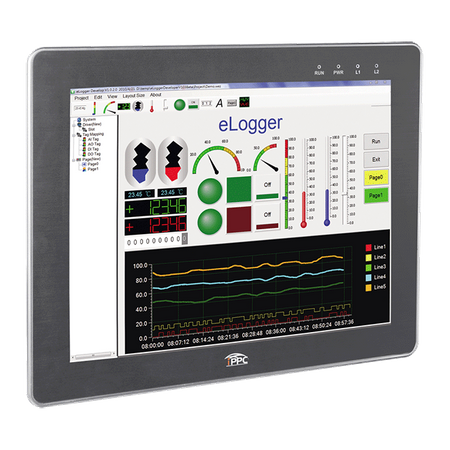

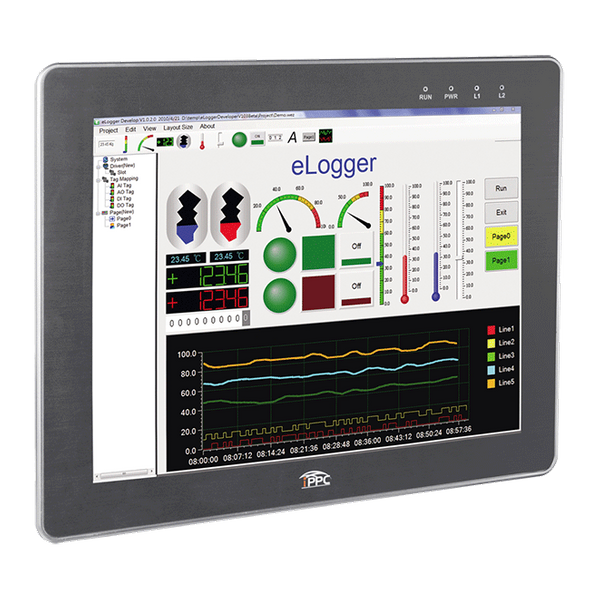

Name: iPPC-6831-WES7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Windows Embedded Standard 7 SP1
• Intel® Atom™ E3845 1,91 GHz
• 15" LCD z panelem dotykowym
• Bogate wsparcie programowe
• Różne opcje pamięci i przechowywania
‣ 4 GB DDR3 SDRAM
‣ 16 KB EEPROM i 128 KB MRAM do zachowywania danych
• Różne interfejsy komunikacyjne
‣ 2 x RJ-45, 10/100/1000BASE-TX port Ethernet
‣ 3 x porty szeregowe (RS-232/RS-485)
‣ 3 x USB 2.0 (host)
• Przedni panel zgodny z NEMA 4/IP65

Wprowadzenie

Produkty serii iPPC-6831-WES7 to komputery panelowe bazujące na WES7, które łączą w sobie funkcje obliczeniowe, I/O oraz interfejs operatora w jednym urządzeniu, oferując idealne rozwiązanie do integracji HMI, akwizycji danych i sterowania w indywidualnym PAC. Wyposażone są w procesor Intel Atom E3845, trzy gniazda rozszerzeń I/O, ekran TFT LCD oraz różne złącza, w tym podwójny Gigabit Ethernet, port USB, interfejs RS-232 i RS-485. System operacyjny jest preinstalowany na wbudowanym dysku mSATA SSD, a pamięć można rozszerzyć za pomocą slotu na Compact Flash. Lokalnych slotów I/O można używać z naszymi modułami I-8K lub I-87K, a zdalna rozbudowa I/O jest możliwa poprzez połączenie z naszymi modułami Ethernet I/O lub RS-485 I/O. iPPC-6831-WES7 jest zaprojektowany do montażu panelowego, przedni panel jest zgodny z NEMA 4/IP65 i wytrzymuje rozpyloną wodę, wilgoć oraz ekstremalny pył. Działa w szerokim zakresie temperatur otoczenia od -20°C do 60°C, a bezwentylatorowa konstrukcja zapewnia maksymalną niezawodność bez ruchomych części. Ponieważ WES7 posiada ten sam Win32 API co Windows 7, większość popularnych aplikacji na komputery stacjonarne może działać na panelowym komputerze bazującym na WES7.

Parametry techniczne:

Product Range:	WES iPPC
Software
Software: OS:	Windows Embedded Standard 7 SP1
Software: Service:	IE11, FTP Server, IIS 7.0, ASP (Java Script, VB Script)
Software: Framework Support:	.Net Framework 3.5, 4.0, 4.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net
Jednostka główna
Main Unit: CPU:	E3845, 1.91 GHz, 64-bit quad core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	4 GB DDR3 SDRAM
Main Unit: Storage:	32 GB SSD, 16 GB CF card
Main Unit: Non-Volatile Memory:	128 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Size:	15"
Display: Backlight Life:	50,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	1024 x 768
Display: Touch Panel:	5-wire, resistive type; light transmission: 80 %
Display: Contrast Ratio:	700：1
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 2 x Programmable

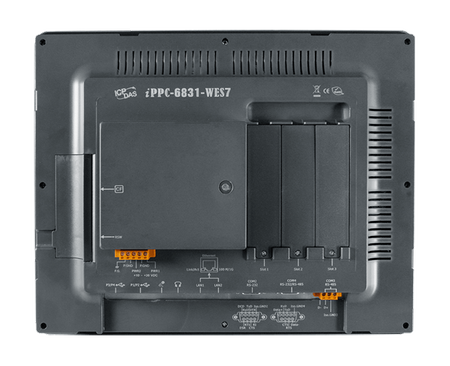

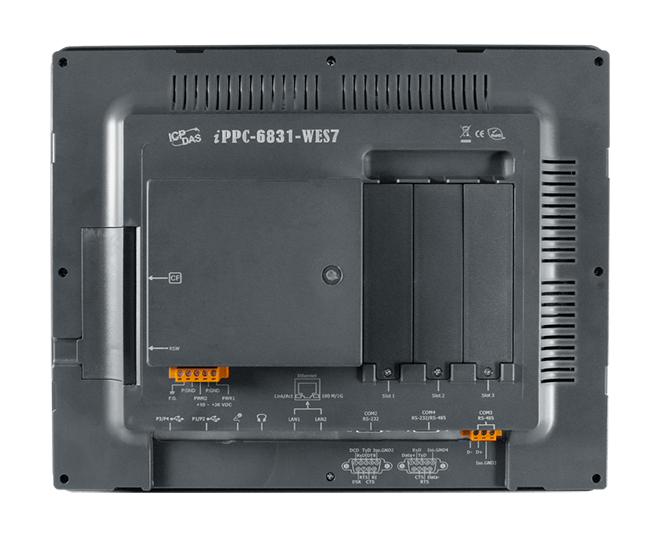

Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	3
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX
Porty COM
Porty COM: Porty:	1 x RS-232, 1 x RS-485 (2500 VDC), 1 x RS-232/RS-485 (2500 VDC)
USB
USB: Porty:	3 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	25.0 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	381 x 305 x 88 (W x L x H)
Mechanical: Panel Cut-Out (mm):	366 x 290, ±1 (W x H)
Mechanical: Installation:	Panel mounting
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Mechanical: Weight:	5.1 kg
Środowisko
Environment: Operating Temperature:	-20 ~ +60 °C
Environment: Storage Temperature:	-20 ~ +70 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
