Name: XP-8131-CE6
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• x86 CPU, 1.0 GHz, dual-core
• Windows CE 6.0
• Hard Real-Time Capability
• Bogate wsparcie programowe
• Różne opcje pamięci i magazynowania
‣ 2 GB DDR3 i 32 GB Flash
‣ 16 KB EEPROM do zapisu danych
‣ 512 MB MRAM do zapisu danych
‣ 1 x gniazdo CF z jedną kartą CF
• Różne interfejsy komunikacyjne
‣ 2 x porty Ethernet 10/100/1000BASE-T
‣ 5 x porty szeregowe (RS-232/485)
‣ 4 x USB 2.0 (host)
• Wbudowany port VGA
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy sprzętowy numer seryjny do ochrony oprogramowania
• 1 x gniazdo rozszerzeń I/O
• 4 x wskaźniki LED
• Wbudowany podwójny timer Watchdog
• Redundantne zasilanie wejściowe
• Temperatura pracy: -25 ~ +75 °C

Wprowadzenie

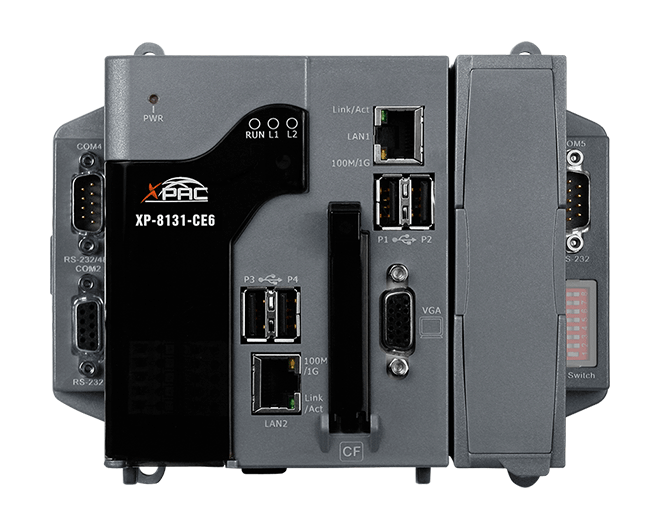

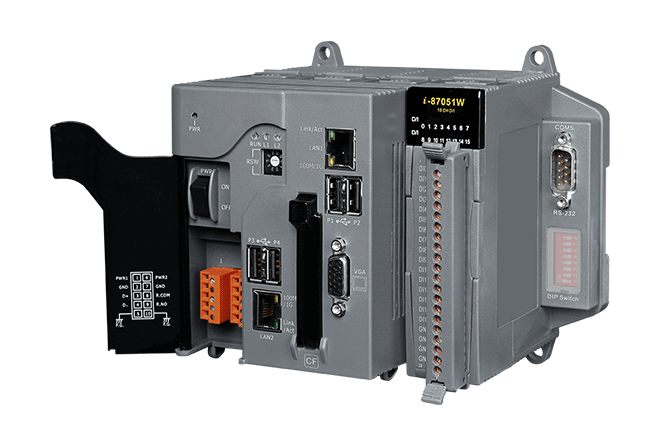

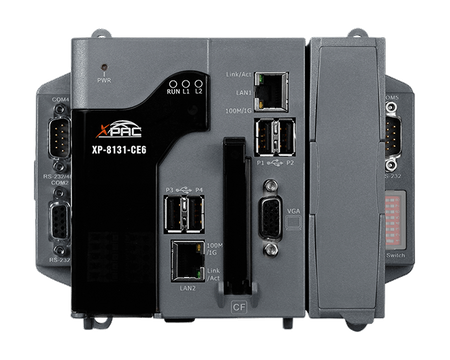

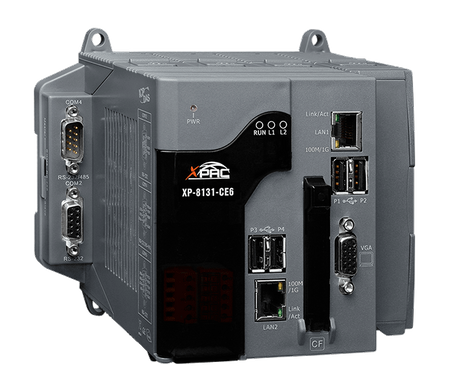

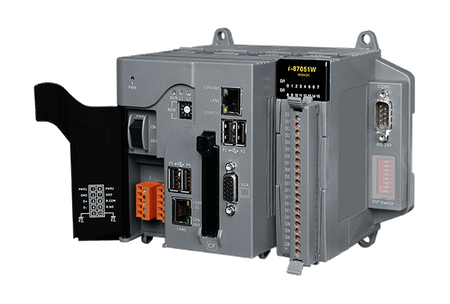

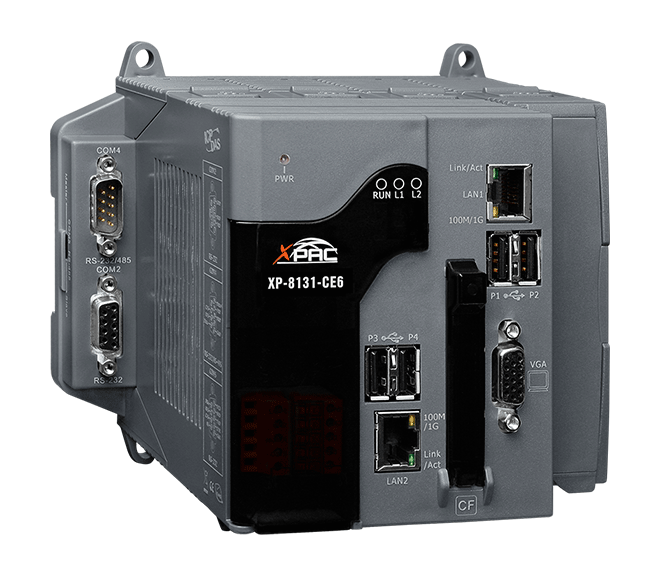

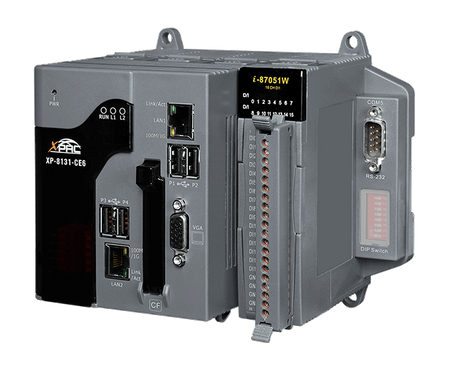

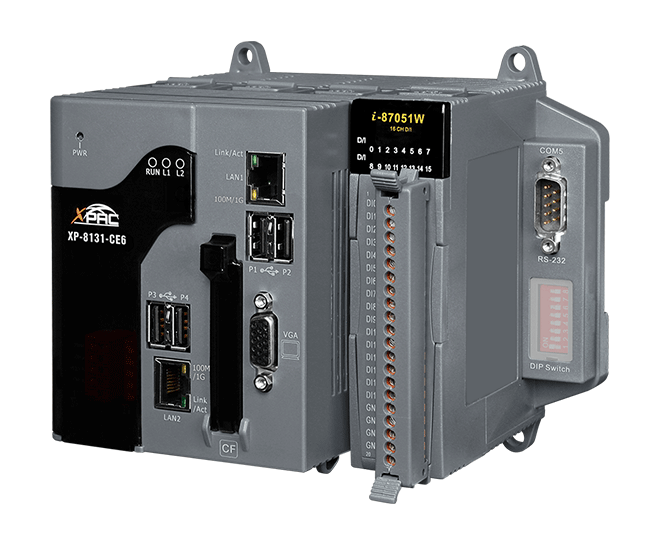

XP-8131-CE6 to nowa generacja PAC (Programmable Automation Controllers) firmy ICP DAS, działających w oparciu o system Windows CE 6.0. Wyposażony w procesor x86 (1 GHz) dual-core, różnorodne możliwości komunikacyjne (VGA, USB, Ethernet, RS-232/485) oraz jeden slot I/O dla modułów wysokiej wydajności (seria I-8K) i modułów szeregowych (seria I-87K). Korzyści z uruchamiania systemu Windows CE 6.0 na urządzeniu XP-8131-CE6 obejmują zdolność do pracy w czasie rzeczywistym, niewielki rozmiar jądra, szybki start, obsługę przerwań na głębszym poziomie oraz osiągalną kontrolę deterministyczną. XP-8131-CE6 jest również w stanie uruchamiać oprogramowanie kontrolne na bazie PC, takie jak Visual Basic .NET, Visual C# i inne. Posiada wszystkie najlepsze cechy zarówno tradycyjnych sterowników PLC, jak i komputerów PC z systemem Windows. Dla ochrony kopiowania oprogramowania, programiści mogą projektować oprogramowanie oparte na 64-bitowym sprzętowym numerze seryjnym, aby zabezpieczyć przed kopiowaniem.

Parametry techniczne:

Product Range:	XP-8000-CE6
Software
Software: OS:	Windows CE 6.0
Software: Service:	FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for Visual Studio .NET 2005/2008
Jednostka główna
Main Unit: CPU:	x86 CPU, 1 GHz, dual-core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	2 GB DDR3 SDRAM
Main Unit: Storage:	32 GB Flash, 8 GB CF card (up to 32 GB)
Main Unit: Non-Volatile Memory:	16 KB EEPROM, 512 KB MRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	640 × 480, 800 × 480, 800 × 600, 1024 × 768
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	1
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
HMI: DIP Switch:	8-bit for address
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485, 1 x RS-232/RS-485; (3000 VDC Isolated)
USB
USB: Porty:	4 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	16.6 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	169 x 132 x 125 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
