Główne cechy
- NMT Slave
- 8-kanałowe izolowane/nieizolowane wejście
- Obsługa 5 trybów licznika
- Dostępny domyślny plik EDS
- Ochrona ESD 4KV Kontakt na każdym kanale
- Obsługa zasilania 10 ~30 VDC
- Wsparcie dla CiA-301 v4.02, CiA-401 v2.1
- Obsługa mapowania PDO
Wprowadzenie

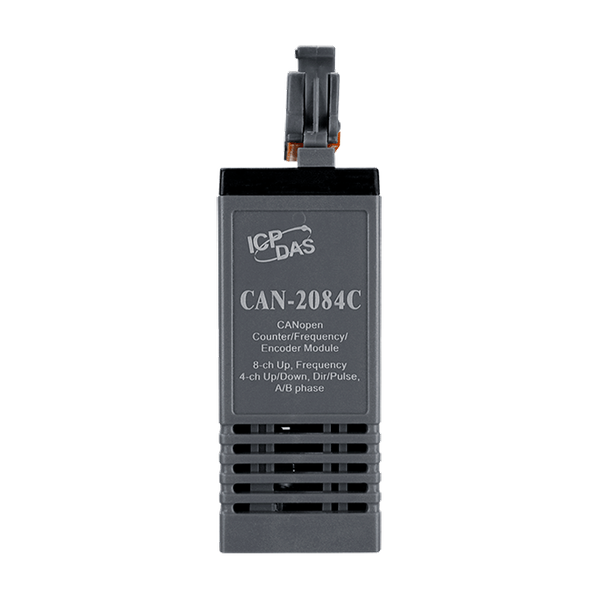

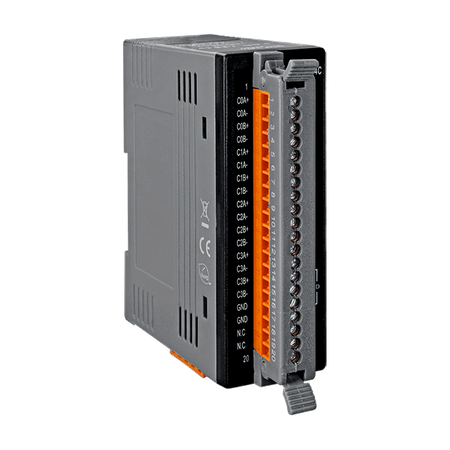

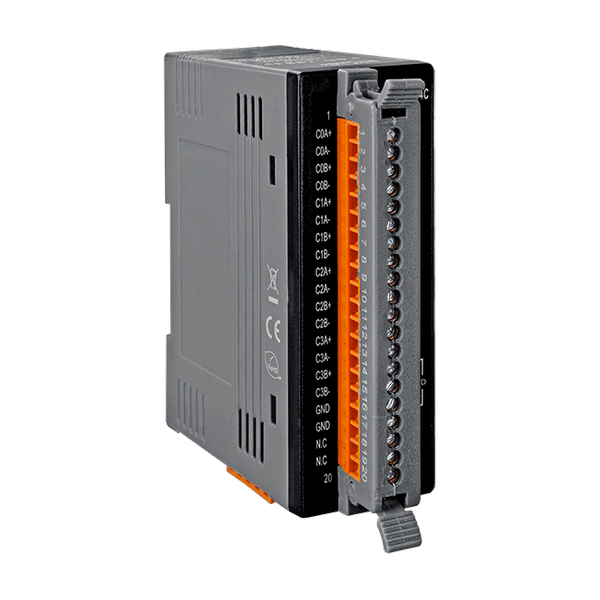

CANopen to jeden z protokołów sieciowych opartych na magistrali CAN, głównie używany do sieci wbudowanej w kontrolę maszyn, takich jak przemysłowa kontrola maszyn, monitorowanie silników lotniczych, automatyzacja fabryk, kontrola sprzętu medycznego, zdalne pozyskiwanie danych, monitorowanie środowiska oraz kontrola maszyn pakujących. Moduł CAN-2084C spełnia normę CiA-301 wersja 4.02. CAN-2084C przeszedł walidację narzędzia do testowania zgodności CANopen CiA. Dlatego można go łatwo używać ze standardowym masterem CANopen, stosując plik EDS. CAN-2084C to moduł 4/8-kanałowy licznik/częstotliwość, który oferuje tryby „Licznik wzrastający”, "Częstotliwość”, „Licznik wzrastający/opadający”, „Dir/Pulse Counter” i „A/B Phase Counter”. Oferuje różnorodne zastosowania pomiarowe, takie jak pomiar ilości związanych z czasem, liczenie zdarzeń lub monitorowanie pozycji z enkoderami kwadraturowymi. Ponadto cyfrowy filtr eliminuje skutki szumów. Dzięki masterom CANopen od ICP DAS, możesz szybko zbudować sieć CANopen, aby spełnić swoje wymagania.
Zastosowania
| Product Range: | CANopen |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Hardware watchdog |
Wskaźniki LED | |

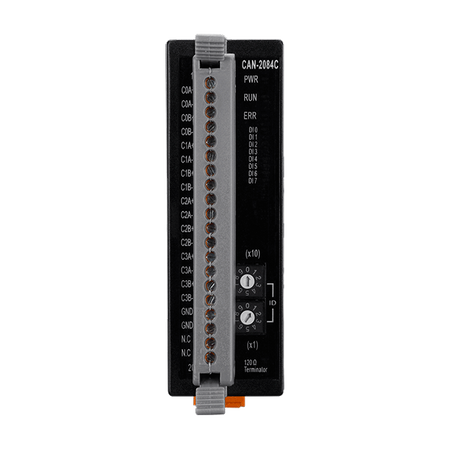

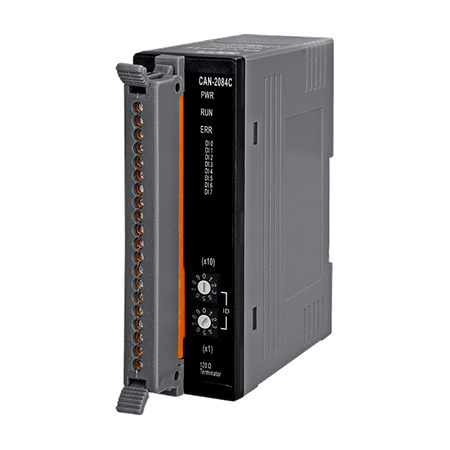

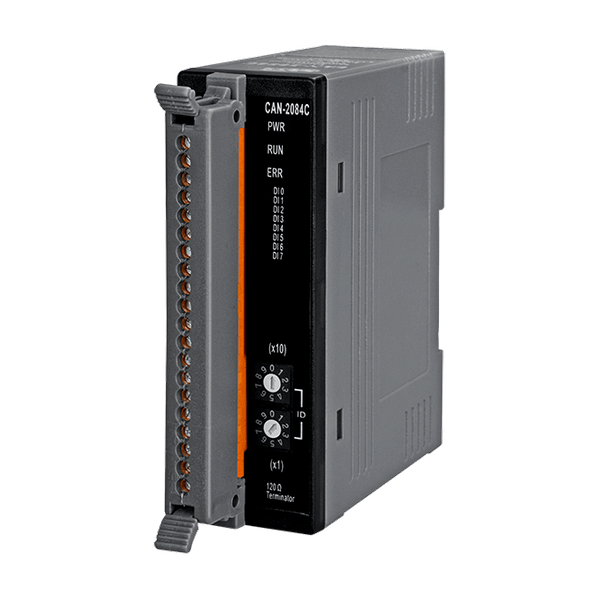

| LED Indicators: Status: | 3 LEDs to PWR, RUN and ERR |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 4/8 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | +2 ~ +5 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | 0 ~ +0.8 VDC |
CANopen | |
| CANopen: Baud Rate: | 10 k ~ 1 M |
| CANopen: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |

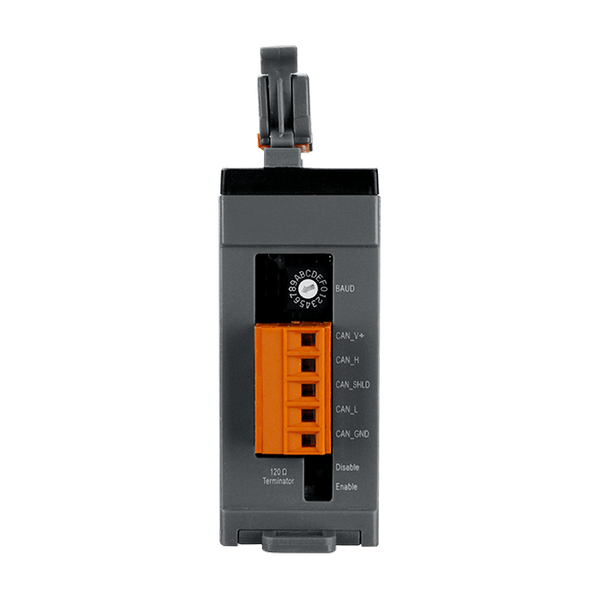

| CANopen: Terminal Resistor: | Built-in 120Ω |
| CANopen: Protocol: | CiA 301 v4.02, CiA 401 v2.1 |
| CANopen: Node ID: | 1 ~ 99 |
| CANopen: No. of PDOs: | 10 RxPDO , 10 TxPDO |
| CANopen: PDO Mode: | Event-triggered, remotely-requested, Cyclic and acyclic SYNC |
| CANopen: Error Control: | Node Guarding protocol / Heartbeat Producer |
| CANopen: NMT: | Slave |
| CANopen: EMCY Message: | Yes |
Power | |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 99 x 78 ( W x L x H ) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
