Główne cechy
- Wysokowydajne izolowanie za pomocą foto-kopulacji.
- Obsługa silników krokowych lub serwo typu Pulse Command.
- Diody LED zasilania oraz inne diody statusu (Home, wyłączniki krańcowe, ...)
- Terminal FRnet do wysokowydajnej ekspansji I/O szeregowego, gdy kontroler obsługuje FRnet
Wprowadzenie

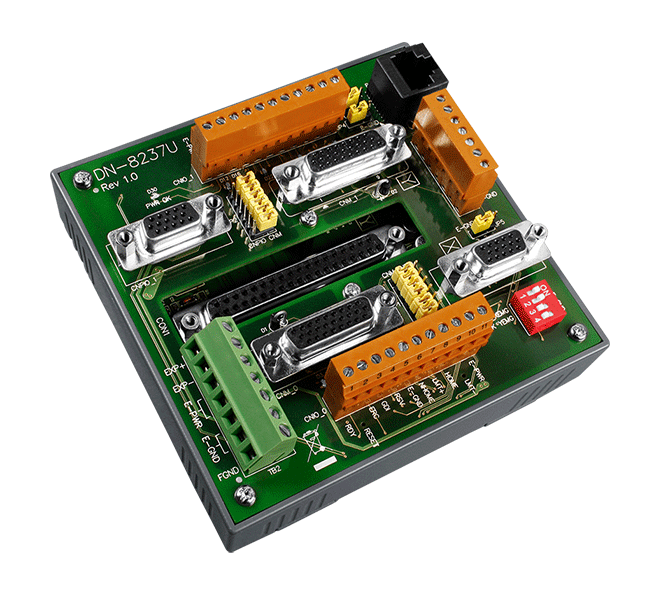

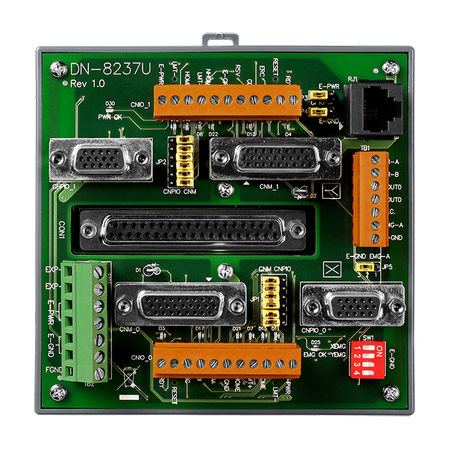

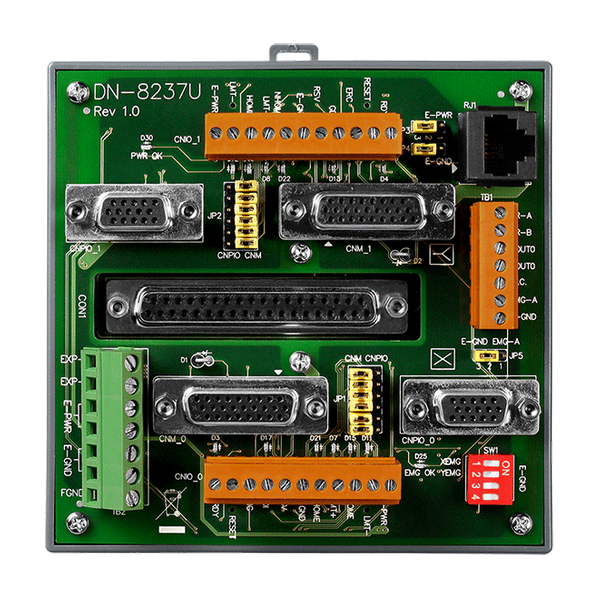

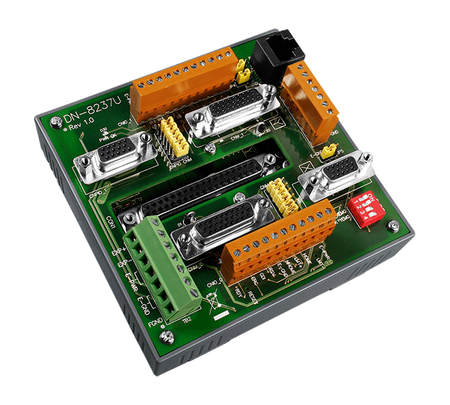

Seria DN-8237 to płytki rozszerzeń zaprojektowane dla 2-osiowych kontrolerów ruchu ICP DAS, takich jak I-8092F i PISO-PS200. Są one przeznaczone do różnych sterowników silników, takich jak uniwersalne sterowniki, wzmacniacze silnikowe Mitsubishi i Panasonic. Nie tylko zapewniają łatwe połączenie sygnałów przez terminale śrubowe, ale również oferują izolację układową na pokładzie, chroniąc kontrolery. Sygnały interfejsu są podzielone na cztery grupy, z których każda odpowiada jednej osi i zawiera niezbędne linie wyjściowe poleceń impulsowych, linie sprzężenia zwrotnego enkodera, specjalne wejścia (Home, near home, wyłączniki krańcowe) oraz wyjście umożliwiające serwo. Terminale złączowe ułatwiają okablowanie, a użytkownicy mogą wymieniać złącza, aby zmieniać definicję osi bez konieczności pracochłonnego przerabiania okablowania. Na płytce znajduje się także moduł zasilania, który dostarcza różnych napięć dla pozostałych układów na płytce, a jego zakres akceptowanego napięcia wejściowego wynosi od 20 do 26 VDC.
| Product Range: | Motion Control Daughter Board |
Power | |
| Power: Input Range: | 20 ~ 26 VDC, 0.5 A |
| Power: Consumption: | 12 W (24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 110 mm X 107 mm |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
