Główne cechy
• Obsługa protokołów OPC UA Server / Client oraz MQTT Client
• Obsługa RESTful API poprzez HTTP i HTTPS
• Obsługa jednoczesnego wykonywania OPC UA, MQTT i RESTful API
• Obsługa ustawień funkcji logicznych: IF, THEN, ELSE
• Obsługa harmonogramu: wykonanie ustawionych reguł o określonej porze.
• Obsługa rejestru zdarzeń: śledzenie zmian I/O dla urządzeń
• Obsługa oprogramowania do zarządzania IoTstar Cloud
• Wbudowany serwer WWW zapewniający interfejs użytkownika
• Kanały I/O: 8 x DI, 8 x DO
• Przełącznik Ethernet z dwoma portami dla topologii łańcuszkowej
• Zgodność z IEEE 802.3af – Zasilanie przez Ethernet (PoE)
Wprowadzenie

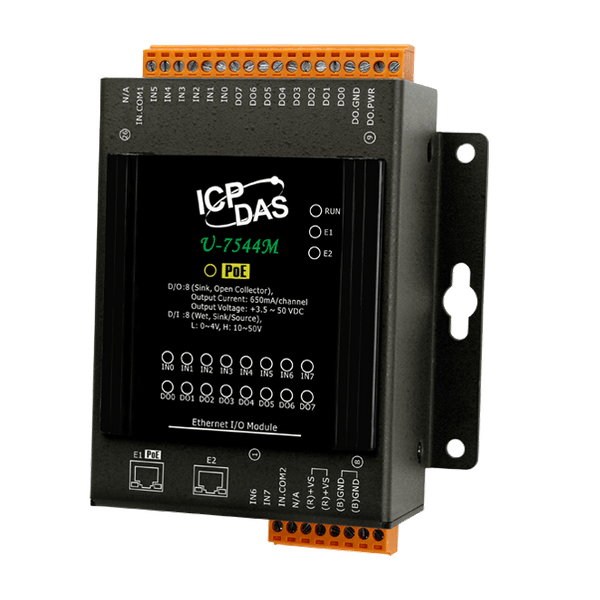

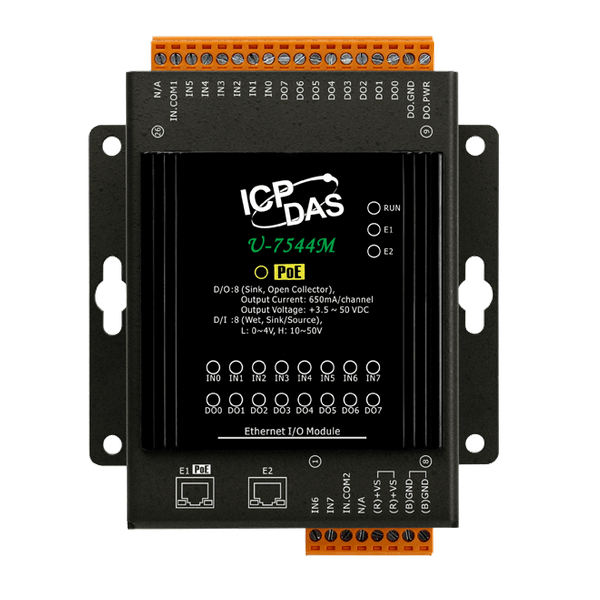

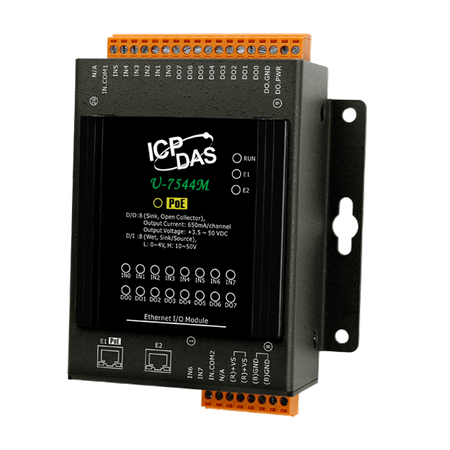

U-7544M to moduł UA I/O, który zapewnia 8 cyfrowych wejść i 8 cyfrowych wyjść. Posiada wbudowany przełącznik Ethernet z dwoma portami do implementacji topologii łańcuchowej. Okablowanie jest znacznie łatwiejsze i może zmniejszyć całkowity koszt kabli i przełączników. Spełnia specyfikację Power over Ethernet (PoE) zgodną z IEEE 802.3af (Klasa 2). Umożliwia odbieranie zasilania z sieci PoE przez pary Ethernet. Ta funkcja zapewnia większą elastyczność i wydajność, upraszcza projekt systemu, oszczędza miejsce oraz redukuje okablowanie i gniazda zasilania. Dostarcza interfejs WWW do konfigurowania/kontroli/monitorowania modułów, połączeń i statusu I/O za pomocą przeglądarki internetowej. Jest to proste, szybkie i nie wymaga dodatkowej aplikacji.
W komunikacji przemysłowej moduł UA I/O obsługuje protokoły OPC UA Server / Client, MQTT Client i RESTful API (może wykonywać wszystkie komunikacje jednocześnie). Użytkownicy mogą wybrać tryb sieciowy zgodnie ze swoimi potrzebami, aby przesyłać wartości z wbudowanych kanałów I/O do systemu chmurowego lub systemu sterowania w terenie do wyświetlania, analizy lub strategii. Obsługuje skalowanie. Umożliwia przekształcenie sygnału analogowego na bardziej czytelną wartość. Obsługuje funkcję logiczną – ustawienia reguł: IF, THEN, ELSE pozwala na ustalanie warunków logicznych/działań dla punktów I/O oraz wirtualnych punktów; zapewnia funkcję harmonogramu do wykonania ustalonych reguł o określonej porze; wspiera funkcję RESTful API umożliwiającą odczyt/zapis I/O i wirtualnych punktów przez HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | + 3.5 ~ + 50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/channel at 25°C ,
Direct drive power relay module |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.5 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
