Główne cechy
- Kompaktowy rozmiar, ekonomia, elastyczność i doskonała wydajność
- Czas cyklu EtherCAT do 500 μs
- Obsługuje do 128 urządzeń podrzędnych EtherCAT
- Kontrola ruchu do 16 osi
- Obsługuje wszystkie języki SoftPLC IEC-61131-3 (FBD, LD, IL, ST, SFC)
- Modbus TCP/RTU/ASCII
- Obsługuje napędy CiA402
- Cortex-A53, Quad-core, 1,6GHz
- Real-Time Linux (RT-Preempt)
Wprowadzenie

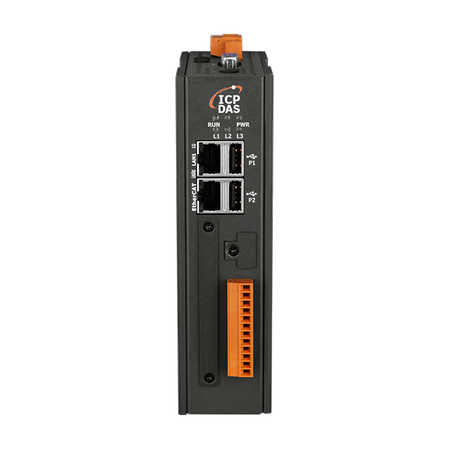

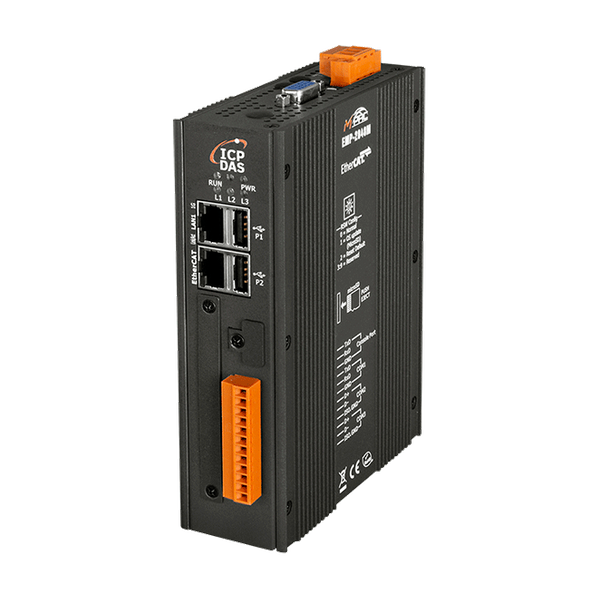

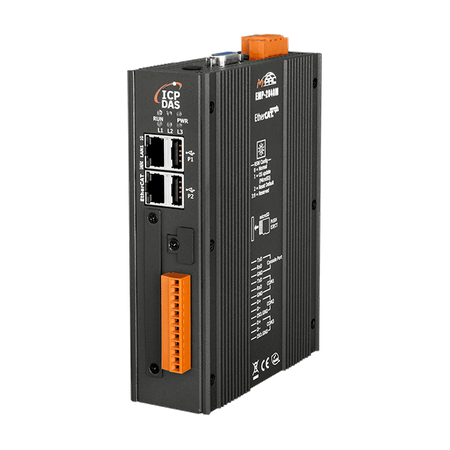

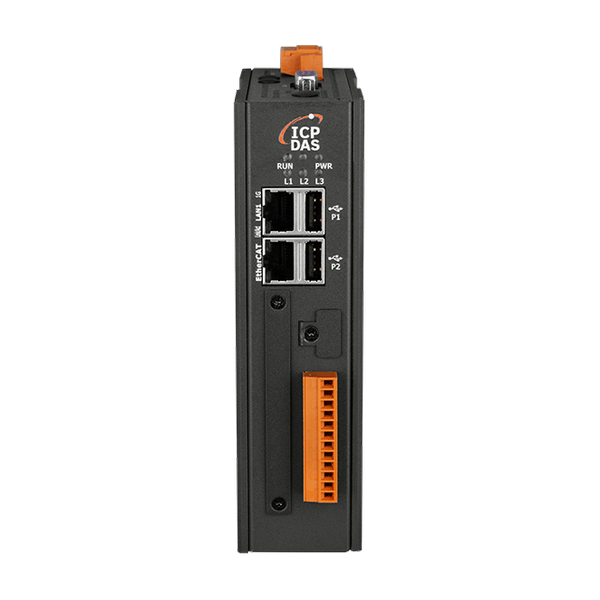

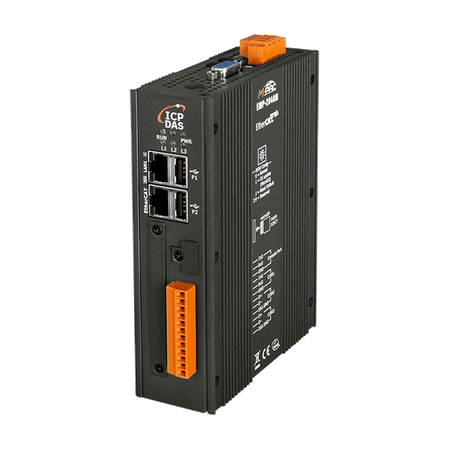

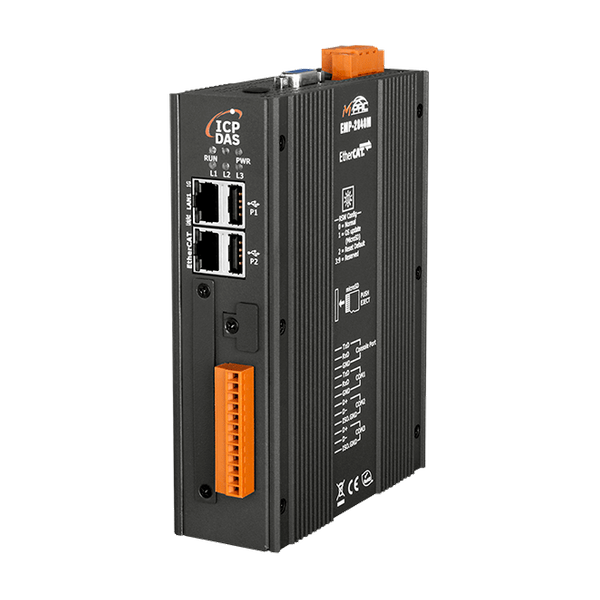

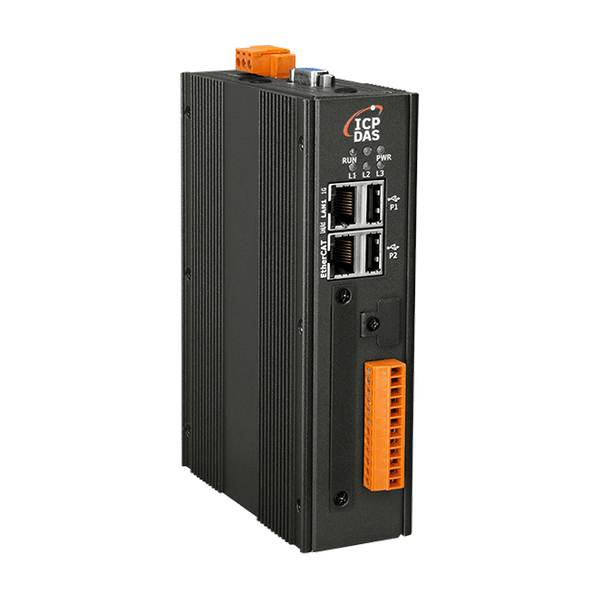

Seria EMP-2848M to SoftPLC oparte na EtherCAT z wbudowanym jądrem kontroli ruchu wieloosiowego. Programowalny kontroler automatyzacji łączy kompaktowy rozmiar, ekonomikę, elastyczność i doskonałą wydajność, będąc idealnym partnerem dla małych i średnich aplikacji kontroli ruchu, gdzie koszt i ograniczenia przestrzenne są kluczowymi czynnikami.
Wysokowydajny czterordzeniowy procesor Cortex-A53 wraz z systemem operacyjnym Real-Time Linux (RT-Preempt) oraz wbudowanym SoftPLC zapewnia szybkie, deterministyczne i rzeczywiste działanie aplikacji kontroli ruchu. Zintegrowany, konfigurowalny szybki EtherCAT master może być podłączony do dowolnego standardowego urządzenia podrzędnego EtherCAT, takiego jak I/O, silnik serwo, silnik krokowy, enkoder itd. EtherCAT master może synchronicznie aktualizować do 128 urządzeń podrzędnych, w tym 16 napędów serwo/krokowych, w cyklu 500 mikrosekund.
Wbudowany serwer WWW wspomaga użytkownika w konfiguracji i diagnostyce sieci EtherCAT oraz testowaniu funkcji kontroli ruchu. Win-GRAF workbench to oprogramowanie programistyczne opracowane przez ICPDAS zgodnie z międzynarodowym standardem IEC 61131, mające na celu zapewnienie kompatybilności i możliwość ponownego użycia.
Cechy:
• Zgodność z pięcioma językami programowania zdefiniowanymi przez standard IEC 61131-3
> SFC (Diagram Funkcji Sekwencyjnych)
> ST (Tekst Strukturalny)
> FBD (Diagram Bloków Funkcyjnych)
> LD (Diagram Drabinkowy)
> IL (Lista Instrukcji)
• Możliwość użycia kilku języków programowania w tym samym projekcie aplikacji
• Zawiera funkcje do konwersji istniejącego programu na inny język programowania
• Obsługa porównania projektów do porównania dwóch wersji projektów
• Programowanie wielozadaniowe z ustawieniami priorytetów
• Rozbudowane biblioteki znacznie uproszczające aplikacje PLC
• Obsługa tworzenia bibliotek użytkownika
• Zintegrowane wsparcie fi eldbus
• Obszerna pomoc online
Wysokowydajny czterordzeniowy procesor Cortex-A53 wraz z systemem operacyjnym Real-Time Linux (RT-Preempt) oraz wbudowanym SoftPLC zapewnia szybkie, deterministyczne i rzeczywiste działanie aplikacji kontroli ruchu. Zintegrowany, konfigurowalny szybki EtherCAT master może być podłączony do dowolnego standardowego urządzenia podrzędnego EtherCAT, takiego jak I/O, silnik serwo, silnik krokowy, enkoder itd. EtherCAT master może synchronicznie aktualizować do 128 urządzeń podrzędnych, w tym 16 napędów serwo/krokowych, w cyklu 500 mikrosekund.
Wbudowany serwer WWW wspomaga użytkownika w konfiguracji i diagnostyce sieci EtherCAT oraz testowaniu funkcji kontroli ruchu. Win-GRAF workbench to oprogramowanie programistyczne opracowane przez ICPDAS zgodnie z międzynarodowym standardem IEC 61131, mające na celu zapewnienie kompatybilności i możliwość ponownego użycia.
Cechy:
• Zgodność z pięcioma językami programowania zdefiniowanymi przez standard IEC 61131-3
> SFC (Diagram Funkcji Sekwencyjnych)
> ST (Tekst Strukturalny)
> FBD (Diagram Bloków Funkcyjnych)
> LD (Diagram Drabinkowy)
> IL (Lista Instrukcji)
• Możliwość użycia kilku języków programowania w tym samym projekcie aplikacji
• Zawiera funkcje do konwersji istniejącego programu na inny język programowania
• Obsługa porównania projektów do porównania dwóch wersji projektów
• Programowanie wielozadaniowe z ustawieniami priorytetów
• Rozbudowane biblioteki znacznie uproszczające aplikacje PLC
• Obsługa tworzenia bibliotek użytkownika
• Zintegrowane wsparcie fi eldbus
• Obszerna pomoc online
Zastosowania
Parametry techniczne:
| Product Range: | PAC |
Software | |
| Software: OS: | Real-Time Linux (RT-Preempt, Kernel 4.14.98) |
| Software: Development: | Win-GRAF |
| Software: SDK: | PLCopen Function Blocks |
Jednostka główna | |
| Main Unit: CPU: | Cortex-A53, Quad-core, 1.6GHz |
| Main Unit: System Memory: | LPDDR4 - 1GB |
| Main Unit: Storage: | eMMC Flash – 8GB, 4GB microSD card |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Run ,
1 x Power ,
3 x EtherCAT Runtime |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100/1000 Base-TX |
Porty COM | |
| Porty COM: Porty: | Console : RS-232 (RxD, TxD, GND); Non-isolated ,
COM1 : RS-232 (RxD, TxD, GND); Non-isolated ,
COM2 : RS-485 (Data+, Data-); 2500 VDC isolated ,
COM3 : RS-485 (Data+, Data-); 2500 VDC isolated |
USB | |
| USB: Porty: | 2 x USB 2.0 |
EtherCAT | |
| EtherCAT: Ports: | 1 x RJ-45 |
| EtherCAT: No. of Axes: | 16 |
| EtherCAT: No. of Nodes: | 128 |
| EtherCAT: Cycle Time: | 500 μs (min.) |

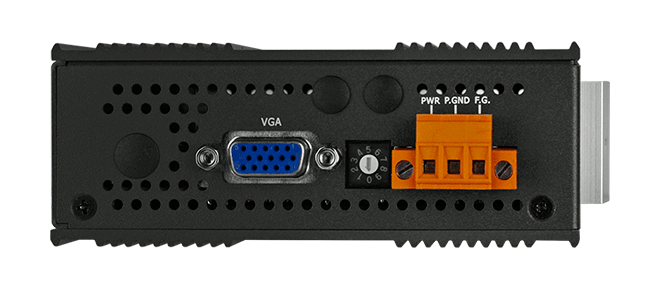

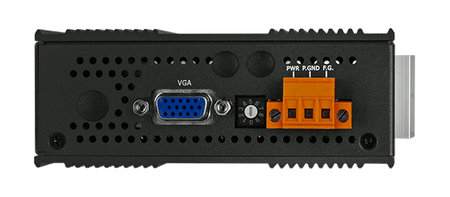

Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 7.2 W (0.3 A @ 24 VDC) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 42 x 164 x 129 (W x L x H) |

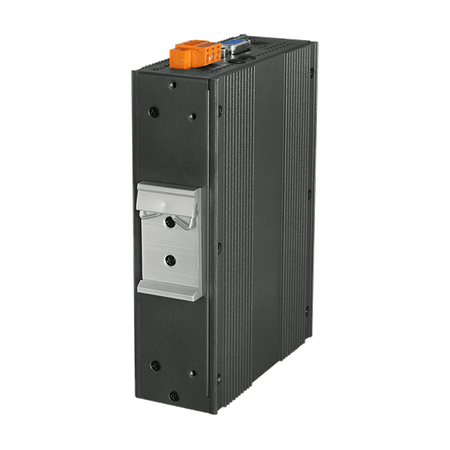

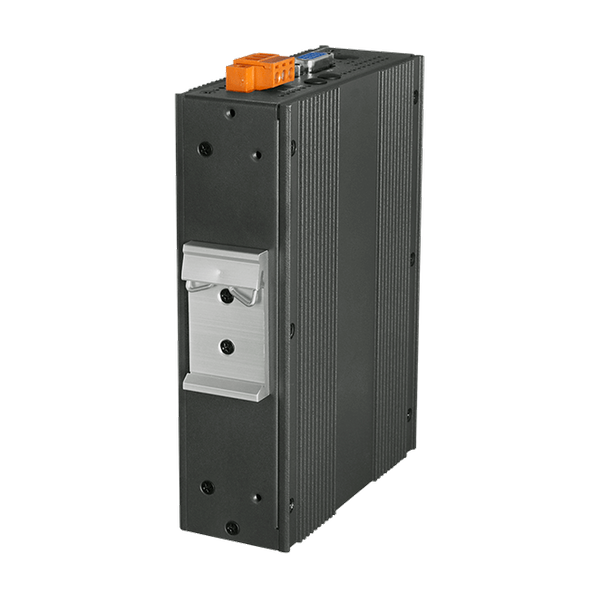

| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH (Non-condensing) |
| Status: | Available |
