Główne cechy
• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący efektywny ruch sieciowy

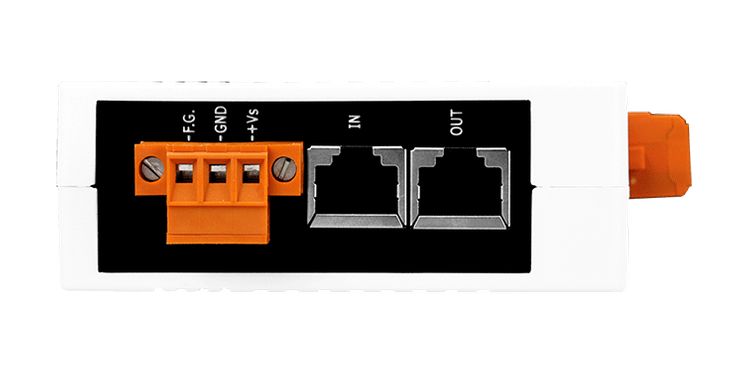

• 2 x interfejs RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Obsługa połączeń łańcuchowych
• Zweryfikowany narzędziem do testów zgodności EtherCAT
• Wyjmowany złącze blokowe
• Wskaźniki LED dla statusu I/O
• Wbudowane cyfrowe I/O: 16 DO
• Zgodność z RoHS
• Ochrona ESD 4 KV Kontakt dla każdego kanału
Wprowadzenie

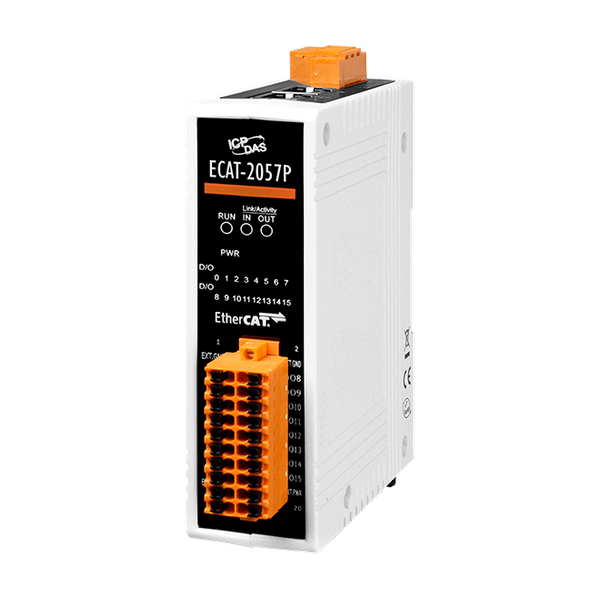

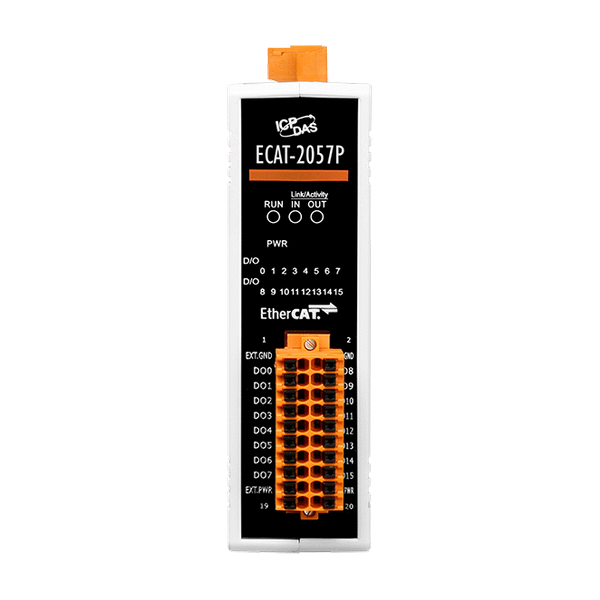

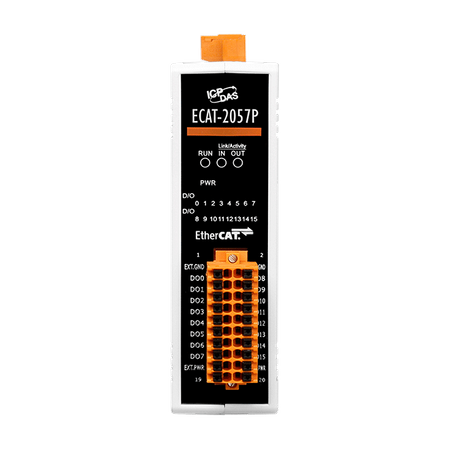

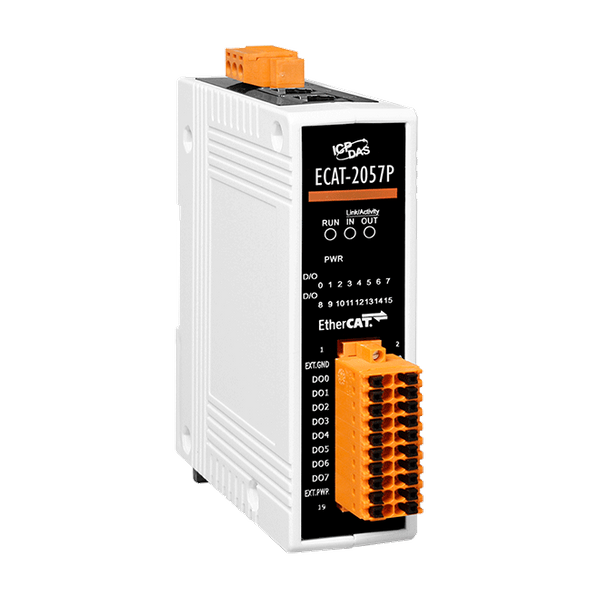

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany za pomocą połączenia łańcuchowego, co pozwala na elastyczność w instalacji urządzeń oraz redukcję kosztów infrastruktury i operacji. Wszystkie moduły mogą być rozmieszczone w topologiach sieciowych, takich jak gwiazda, linia czy pierścień. Izolowany projekt wejścia i wyjścia chroni ECAT-2000 przed szkodliwymi zakłóceniami oraz środowiskiem. Seria ECAT-2057 posiada wbudowane 16 izolowanych cyfrowych wyjść. Użytkownicy mogą uzyskać status wejścia i wyjścia nie tylko za pomocą danych procesowych, ale również dzięki wskaźnikom LED. Moduł przeszedł i został zweryfikowany narzędziem do testowania zgodności, dlatego każdy odpowiedni EtherCAT Master lub konfigurator może nim prosto zarządzać i łatwo wdrożyć różne aplikacje.
Zastosowania
• Narzędzia półprzewodnikowe
• Formowanie metali
• Pakowanie
• Wtryskarki
• Systemy montażowe
• Maszyny drukarskie
• Robotyka
| Product Range: | EtherCAT |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | Signal: ±1 kV Class A; Power: ±1 kV Class A |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Channel |
| EMS Protection: Surge (IEC 61000-4-5): | ± 1 kV Class A |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | Open Collector ( Source ,PNP) |
| Wyjście cyfrowe: Napięcie obciążenia: | +10 VDC ~ +40 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 500 mA/Channel |
| Wyjście cyfrowe: Izolacja: | 3750 Vrms |
EtherCAT | |
| EtherCAT: Ports: | 2 x RJ-45 |
| EtherCAT: Distance Between Stations: | 100 m Max. (100Base-TX) |
| EtherCAT: Data Transfer Medium: | Ethernet/EtherCAT cable (Min. CAT5), shielded |
| EtherCAT: Cycle Time: | 200 us |
| EtherCAT: Distributed Clocks: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 4 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 108 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
