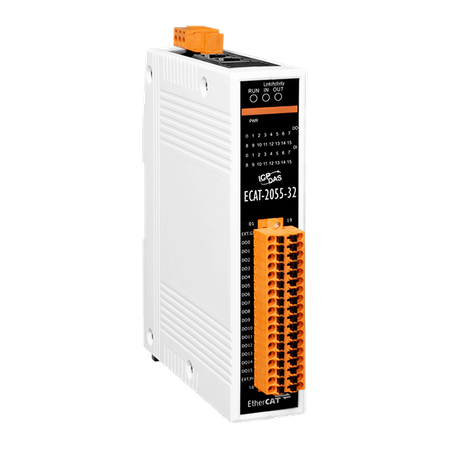

Name: ECAT-2055-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Mocny MCU obsługujący wydajny ruch sieciowy

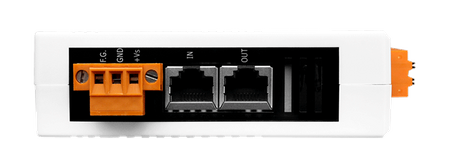

• 2 x interfejs RJ-45
• Odległość między stacjami do 100 metrów (100BASE-TX)
• Obsługa połączeń w łańcuchu
• Zweryfikowane narzędzie testowe zgodności EtherCAT
• Złącze z wyjmowanym blokiem zacisków

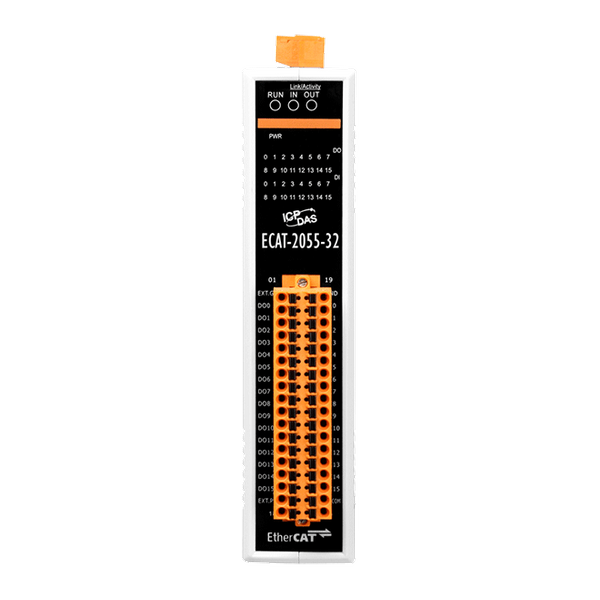

• Wskaźniki LED dla statusu I/O
• Wbudowane cyfrowe I/O: 16 kanałów DI i 16 kanałów DO
• Zgodność z RoHS
• Ochrona ESD 4 KV dla każdego kanału

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany poprzez połączenie łańcuchowe, co pozwala na elastyczność w instalacji urządzeń oraz redukcję kosztów infrastruktury i operacji. Wszystkie moduły można skonfigurować w topologii sieci gwiazdowej, liniowej lub pierścieniowej. Izolacja wejścia i wyjścia chroni ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. ECAT-2055-32 posiada wbudowane izolowane 16 wejść cyfrowych i 16 wyjść cyfrowych. Użytkownicy mogą uzyskać status wejść i wyjść nie tylko za pomocą danych procesowych, ale także dzięki wskaźnikom LED. Przeszedł weryfikację narzędziem testowym zgodności, dzięki czemu każdy kwalifikowany EtherCAT Master lub konfigurator może go z łatwością obsługiwać i wdrażać w różnych aplikacjach.

Zastosowania

• Narzędzia do półprzewodników
• Formowanie metali
• Pakowanie
• Wtryskarki
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wejście cyfrowe
Wejście cyfrowe: Kanały:	16
Wejście cyfrowe: Typ:	Dry+Wet Contact
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	Dry: Close to GND , Wet: +10 V ~ +50 V
Wejście cyfrowe: OFF Poziom napięcia:	Dry: Open , Wet: +4 V Max.
Wejście cyfrowe: Izolacja:	3750 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink , NPN
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	700 mA/Channel
Wyjście cyfrowe: Izolacja:	3750 Vrms
EtherCAT
EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	1 ms
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	31 x 157 x 126 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
