Główne cechy
- Wejścia napięciowe i prądowe
- Wyjścia przekaźnikowe
- Wysoka rozdzielczość: 16-bit
- Izolacja optoizolatoryczna
- Wbudowany podwójny watchdog
Wprowadzenie

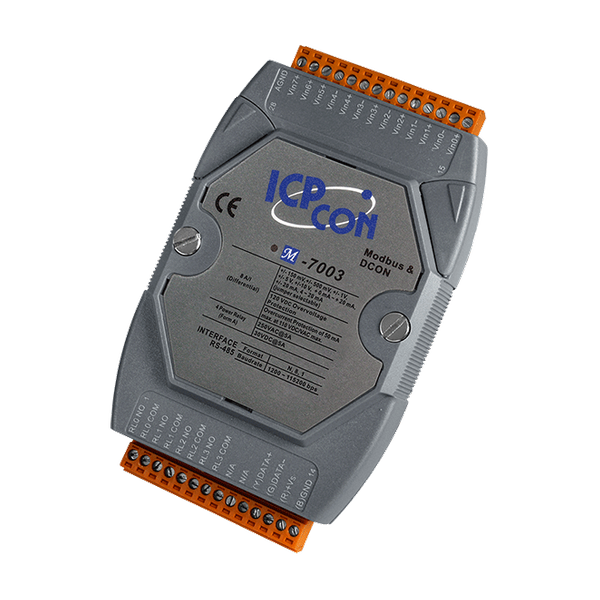

Moduł M-7003 posiada rozdzielczość 16-bit, 8-kanałowe wejście analogowe i 4-kanałowy moduł wyjściowy przekaźnika. Wszystkie jego kanały to przekaźniki typu Form A, które zapewniają programowalny zakres wejściowy na wszystkich kanałach analogowych (±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA i 4 ~ 20 mA). Każdy kanał analogowy może być skonfigurowany indywidualnie z zakresem wejść i posiada ochronę przed przepięciami do 120 VDC. Można wybrać tryb napięciowy lub prądowy za pomocą zworki. Próbkowanie w M-7003 jest zmienne; dostępne są tryby szybki i normalny. M-7003 posiada również kwalifikację do ochrony ESD 4 kV oraz izolację między modułami 2500 VDC.
Zastosowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 (5 Differential and 3 Single-ended) |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±150 mV, ±500 mV, ±1 V , ±5 V, ±10 V ,
Current: ±20 mA , 0 ~ 20 mA, 4 ~ 20 mA (Jumper selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: 0.1% of FSR ,
Fast Mode: 0.5% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 60 Hz |
| Analog Input: Input Impedance: | Voltage: 20 MΩ (Differential), 10 MΩ (Single-ended) ,
Current: 139Ω |
| Analog Input: Common Voltage Protection: | ±15 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 4 |
| Wyjście przekaźnikowe: Typ: | Power Relay (Form A) |
| Relay Output: Contact Rating: | 5 A @ 250 VAC ,
5 A @ 30 VDC |
| Relay Output: Operate Time: | 3 ms |
| Relay Output: Release Time: | 2 ms |
| Relay Output: Electrical Endurance: | 10^5 ops. |
| Relay Output: Mechanical Endurance: | 2 x 10^7 ops. |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1.8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
