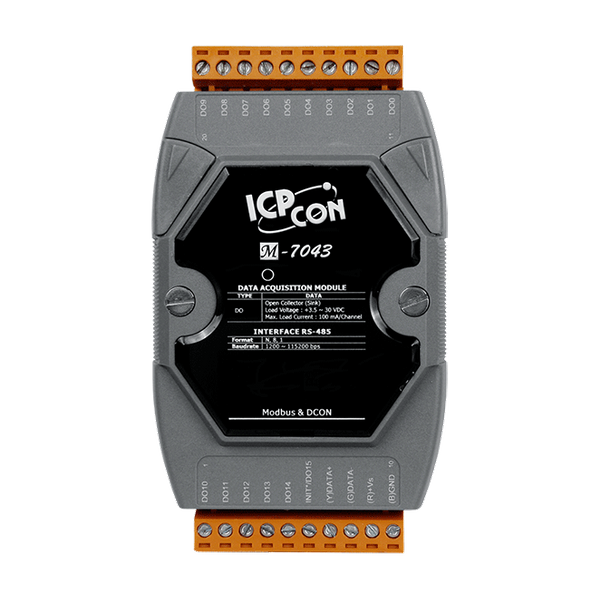

Name: M-7043-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

16 wyjść typu otwarty kolektor
Wyjście cyfrowe typu sink
Konfigurowalne ustawienia wartości startowej i bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

M-7043/M-7043D oferuje 16 kanałów wyjściowych cyfrowych, z których każdy jest nieizolowany i obsługuje wyjście typu sink używając otwartego kolektora. M-7043D posiada 16 wskaźników LED do monitorowania stanu kanałów. M-7043(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania. Istnieją również opcje konfigurowania wartości startowej i bezpiecznej. Wszystkie specyfikacje sprzętowe są takie same jak w I-7043(D).

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+10 ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA/kanał
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.4 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
