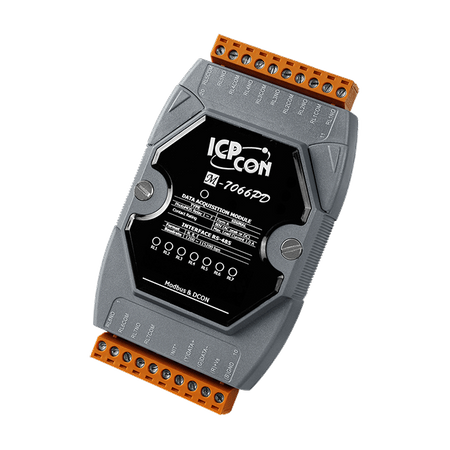

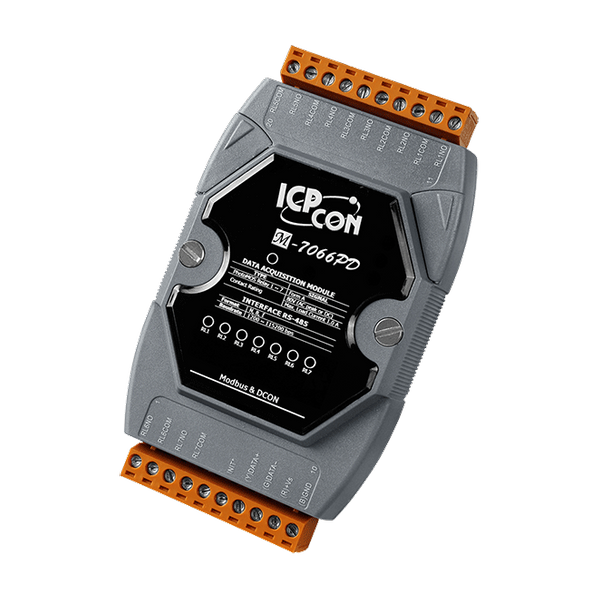

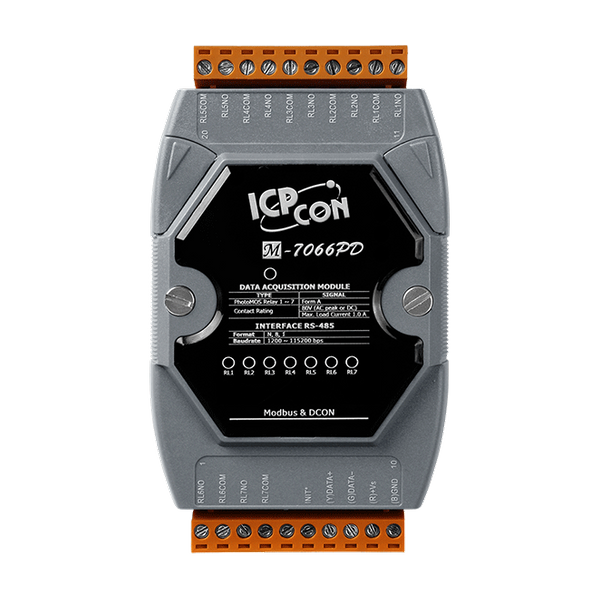

Name: M-7066PD-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Przekaźnik PhotoMOS: 1 A @ 80 V (AC szczytowy lub DC)
7 wyjść przekaźnika PhotoMOS
Brak łuków, brak odbić i brak hałasu przełączania
Izolacja z użyciem transoptora
Konfigurowalne ustawienia wartości początkowej i bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

M-7066P/M-7066PD zapewnia 7 wyjść przekaźnika PhotoMOS typu Form A. W porównaniu do przekaźników elektromagnetycznych, przekaźniki PhotoMOS oferują szybszy czas reakcji, większą trwałość elektryczną oraz wyższą odporność na wibracje i wstrząsy. Dodatkowo, przekaźniki PhotoMOS nie mają łuków, odbić ani hałasu przełączania. M-7066PD zapewnia 7 wskaźników LED do monitorowania statusu kanałów.

M-7066P(D) obsługuje protokoły Modbus RTU i DCON, które można skonfigurować za pomocą oprogramowania. Dostępne są również opcje konfiguracji wartości początkowych i wartości bezpiecznych. Zapewniane są również ochrona ESD o wartości 4 kV i izolacja wewnątrzmodułowa 2000 VDC, aby zwiększyć zdolności ochrony przed zakłóceniami w środowiskach przemysłowych.

Zastosowania

• Automatyzacja budynków
• Automatyzacja fabryk
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	2000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for 8 Relay and Power Line , ±2 kV for RS-485 Port Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 7 x Relay Output
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	7 (Form A)
Wyjście przekaźnikowe: Typ:	PhotoMOS Relay
Relay Output: Contact Rating:	80 V (AC peck or DC) @ 1 A , 0.24 A @ 220 VDC , 0.25 A @ 250 VAC
Relay Output: Leakage Current:	1 uA
Relay Output: Operate Time:	5 ms Max.
Relay Output: Release Time:	0.2 ms Max.
Relay Output: Electrical Endurance:	Long Life, And No Arcing, No Bounce, And No Switching Noise
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	0.9 W
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
