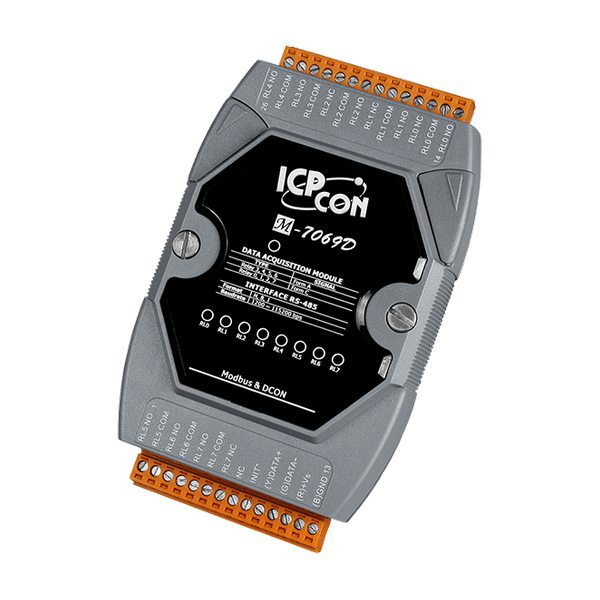

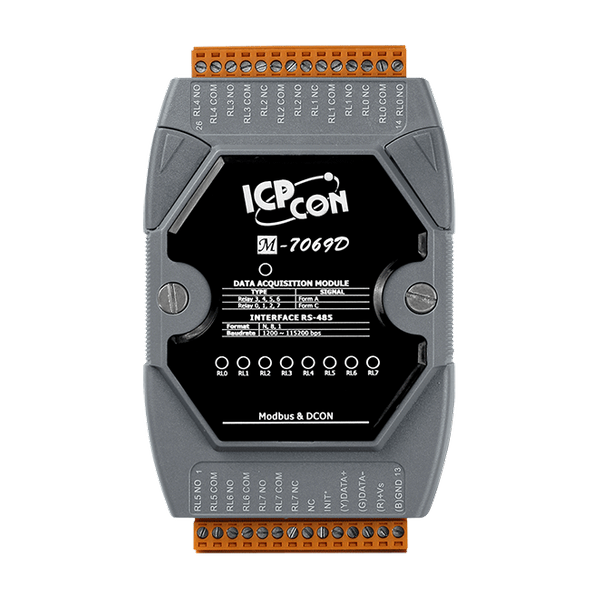

Name: M-7069D-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

4 wyjścia przekaźnikowe Form A i 4 wyjścia przekaźnikowe Form C
Konfigurowalne ustawienia wartości załączenia i wartości bezpiecznej
Wbudowany podwójny watchdog

Wprowadzenie

M-7068/M-7068D zapewnia 4 kanały wyjściowe przekaźnika sygnałowego Form A i 4 kanały wyjściowe przekaźnika sygnałowego Form C, natomiast M-7069/M-7069D zapewnia 4 kanały wyjściowe przekaźnika mocy Form A i 4 kanały wyjściowe przekaźnika mocy Form C. M-7068D/M-7069D zawiera 8 wskaźników LED do monitorowania statusu kanałów.

M-7068(D)/M-7069(D) obsługuje protokoły Modbus RTU i DCON, które można konfigurować za pomocą oprogramowania. Istnieją również opcje konfigurowania wartości załączenia i wartości bezpiecznej. Dostępne jest również zabezpieczenie w postaci 4 kV ESD, 4 kV EFT i 3 kV przeciwprzepięciowe, co zwiększa ochronę przed zakłóceniami w środowiskach przemysłowych. M-7068(D) to idealne rozwiązanie do zastosowań związanych z przełączaniem małych sygnałów, podczas gdy M-7069(D) to doskonałe rozwiązanie do zastosowań wymagających wysokiej mocy.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Wyposażenie testowe

Parametry techniczne:

Product Range:	M-7000
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Wyświetl
Wyświetlacz: Typ:	Wskaźnik LED we/wy
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for 8 Relay and Power Line , ±2 kV for RS-485 Port Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x Relay Output
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	8 (4 x Form A, 4 x Form C)
Wyjście przekaźnikowe: Typ:	Power Relay
Relay Output: Contact Material:	Silver Cadmium Alloy
Relay Output: Contact Rating:	Form A: , 6 A @ 35 VDC , 6 A @ 240 VAC , Form C: , 5 A @ 30 VDC , 5 A @ 250 VAC
Relay Output: Operate Time:	5 ms (Typical)
Relay Output: Release Time:	1 ms (typical)
Relay Output: Electrical Endurance:	1 x 10^5 ops.
Relay Output: Mechanical Endurance:	Form A: 30 x 10^6 ops. , Form C: 15 x 10^6 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +30 VDC
Power: Consumption:	2.5 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
