Główne cechy
- 32-kanałowe wyjście PWM
- Tryb burst i tryb ciągły dla wyjścia PWM
- Indywidualne i synchroniczne wyjście PWM
- Obsługa protokołów DCON i Modbus RTU
- Wbudowany podwójny watchdog
Wprowadzenie

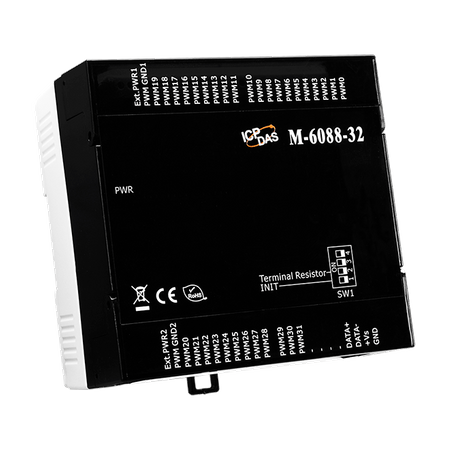

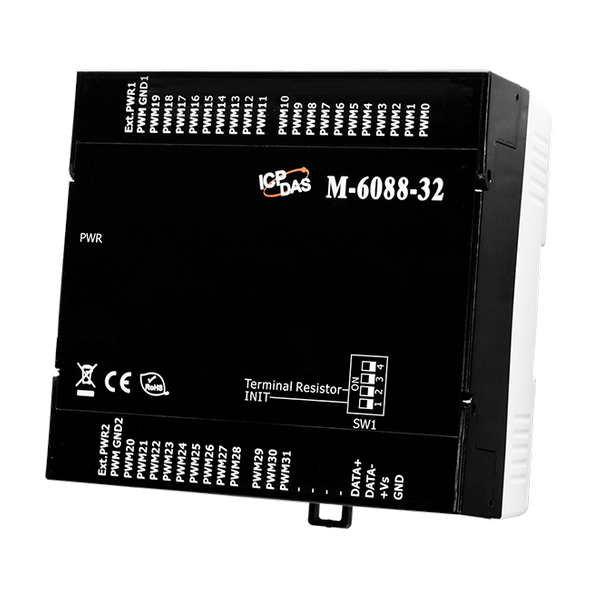

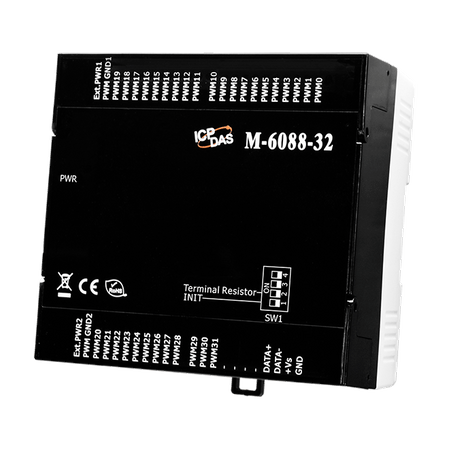

M-6088-32 zapewnia 32-kanałowe wyjście PWM (modulacja szerokości impulsu), które może być używane do tworzenia zaawansowanych i ekonomicznych systemów sterowania analogowego. PWM to potężna technika do sterowania obwodami analogowymi, która wykorzystuje wyjście cyfrowe do generowania przebiegu o zmiennej wartości współczynnika wypełnienia i częstotliwości, co następnie może być używane do sterowania obwodem analogowym w takich zastosowaniach jak sterowanie pozycją lub prędkością silników, jasnością lamp czy prędkością wentylatorów, itp. Wyjście PWM może działać w trybie burst lub ciągłym, w zależności od zastosowania. W razie potrzeby, komunikacja z M-6088-32 może być programowana na podstawie protokołów Modbus RTU oraz DCON, z dodatkową korzyścią, że różne adresy mogą być konfigurowane za pomocą sprzętu w celu umożliwienia komunikacji Modbus RTU.
Zastosowania
- System ogrzewania w budynkach
- System wentylacji
- Sterowanie prędkością wentylatora
| Product Range: | M-6000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV to Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
PWM | |
| PWM: Channels: | 32 |
| PWM: Type: | Open Collector |
| PWM: Sink/Source (NPN/PNP): | Sink |
| PWM: Load Voltage: | +5 ~ +40 VDC |
| PWM: Load Current: | 200 mA/channel |
| PWM: Frequency: | 50 Hz |
| PWM: Duty Cycle: | 0.1 to 99.9 % |
| PWM: Mode: | Burst, Continuous |
| PWM: Burst Count: | 1 to 65535 |
| PWM: Power-on Value: | Yes |
| PWM: Safe Value: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
| COM Ports: Bias Resistor: | No. Usually supplied by the RS-485 Master also add an optional tM-SG4 or SG-785. |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +48 VDC |
| Power: Consumption: | 1.0 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 116 x 120 x 64 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
