Główne cechy
- Wielofunkcyjność (1 AO, 1 DI i 1 DO)
- 1-kanałowe izolowane wyjście analogowe
- 1-kanałowe izolowane wejście cyfrowe
- 1-kanałowe wyjście przekaźnikowe
- Konfigurowalne ustawienia wartości początkowej i bezpiecznej
Wprowadzenie

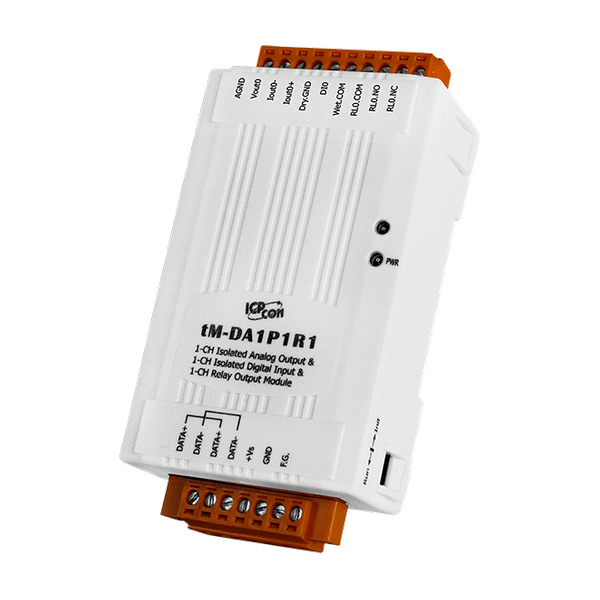

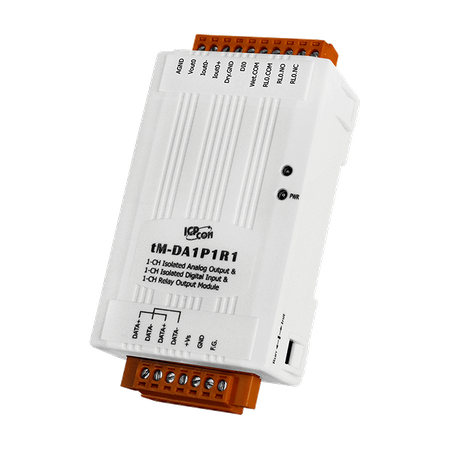

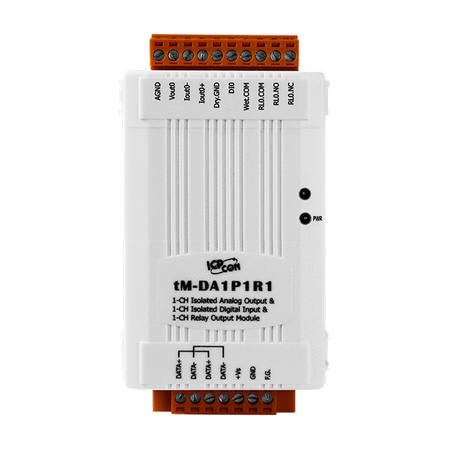

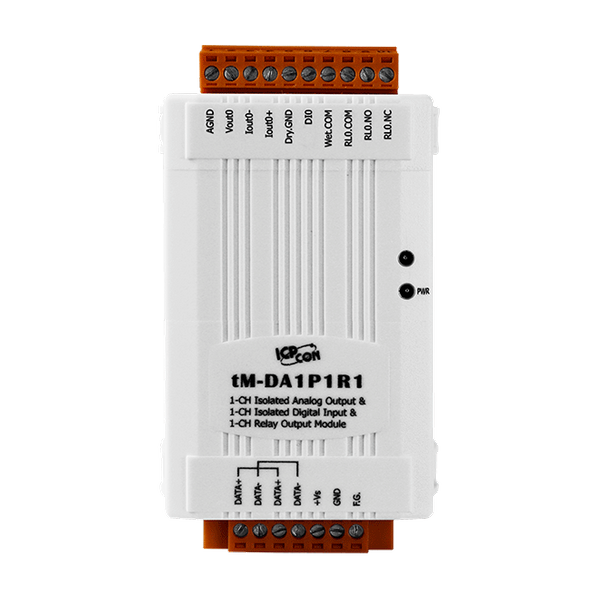

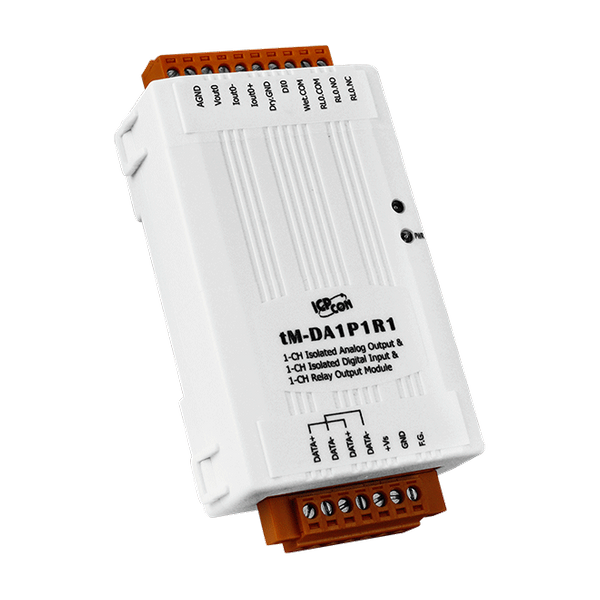

tM-DA1P1R1 jest modułem interfejsu RS-485, który oferuje 1 kanał wyjścia analogowego, 1 kanał wejścia cyfrowego oraz 1 kanał wyjścia przekaźnikowego. Rozdzielczość wyjścia analogowego wynosi 12-bit, z zakresem wyjściowym 0~10V i 0~20mA. Kanał wejścia cyfrowego to typ bezpotencjałowy, zapewniający funkcję licznika 16-bitowego. Wyjście przekaźnikowe to typ Form C. Wszystkie terminale I/O zapewniają ochronę ESD 4 kV oraz izolację między modułową 3 kV.
Zastosowania
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Kontrola ściemniacza
• Systemy spożywcze
• Produkcja półprzewodników
• Systemy sterowania
Parametry techniczne:
| Product Range: | tM series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 1 |
| Analog Output: Type: | Voltage, ,
Current |
| Wyjście analogowe: Zakres: | Voltage: 0 ~ 10 V ,
Current: 0 ~ 20 mA, 4 ~ 20 mA |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: DA Output Response Time: | 10 ms |
| Analog Output: Voltage Output Capability: | 20 mA |
| Analog Output: Current Load Resistance: | 500 Ω |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 1 |
| Wejście cyfrowe/licznik: Typ: | Suchy kontakt, ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Dry: Source ,
Wet: Sink/Source |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +3.5 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ, 0.5 W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 70 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 1 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form C |
| Relay Output: Contact Rating: | NO : 10 A @ 250 VAC ,
NC : 6 A @ 250 VAC |
| Relay Output: Operate Time: | 15 ms Max. |
| Relay Output: Release Time: | 5 ms Max. |
| Relay Output: Electrical Endurance: | 5 X 10^4 OPS |
| Relay Output: Mechanical Endurance: | 1 X 10^7 OPS |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| COM Ports: Protocol: | DCON, Modbus RTU, Modbus ASCII |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 1.8 W Max. |
| Power: Powered from Terminal Block: | 10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 98 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
