Główne cechy
- 5-kanałowy pomiar prądu obciążenia AC
- Zakresy wejścia prądu AC od 0 do 5 A
- Dokładność pomiaru prądu obciążenia 3%
- Podwójny watchdog
- Obsługa protokołów DCON i Modbus RTU
- Kompaktowy rozmiar z łatwym montażem na śruby
Wprowadzenie

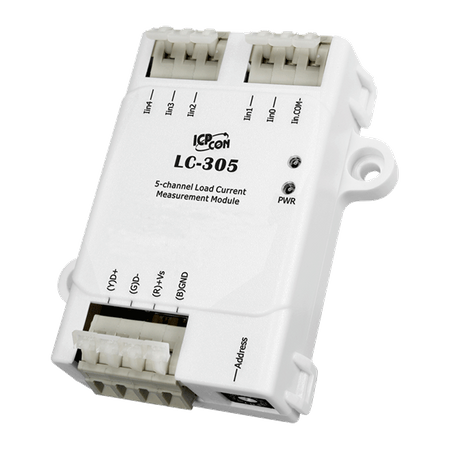

LC-305 to moduł pomiaru prądu obciążenia AC z 5 kanałami. LC-305 jest w pełni zgodny z dyrektywą RoHS, posiada certyfikat ochrony ESD o wartości 4 kV oraz izolację wewnętrzną 2000 VDC. Komunikacja z LC-305 jest programowalna na podstawie protokołu Modbus RTU, a dodatkową zaletą jest możliwość ustawienia różnych adresów za pomocą konfiguracji sprzętowej. Moduł może mierzyć prąd obciążenia każdej lampy, aby sprawdzić, czy lampa jest sprawna lub uszkodzona; sprawdzić, czy żarówka zaczyna gasnąć i wymaga wymiany; oraz zobaczyć, czy na stykach przekaźnika nie osadza się nagromadzony węgiel, co może powodować zlepianie się przekaźnika.
Zastosowania
| Product Range: | Lighting Control |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for power and communication |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 LED as Power Indicator |
AC Current Input | |
| AC Current Input: Channels: | 5 |
| AC Current Input: Wiring: | Single ended |
| AC Current Input: Accuracy: | 3% of FSR |
| AC Current Input: Frequency: | 50/60 Hz |
| AC Current Input: Current: | 0 ~ 5 A |
| AC Current Input: Max. Load Current: | 10 A/Module COM point ,
Max. Single Load Current 5 A at 25°C |
| AC Current Input: Data Update Rate: | 1 Second |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU or DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | 10 ~ 30 VDC |
| Power: Consumption: | 0.7 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 70 x 83 x 29 (W x L x H) |
| Mechanical: Installation: | Screw Mounting/DIN Rail mount |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
