Name: PCIe-LM4
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Interfejs PCI Express x1
Obsługuje CardID (SMD Switch)
4-kanałowy wejściowy dla przetwornika siły (Load Cell)
- 24-bitowy ADC z maks. prędkością próbkowania 15 kS/s
4 różnicowe ogólne kanały wejścia analogowego
- 24-bitowy ADC z maks. prędkością próbkowania 15 kS/s
2-osiowy sterownik impulsów i enkoder
- Obsługuje tryby CW/CCW, Pulse/DIR oraz EA/EB
2-kanałowy 16-bitowy wyjście analogowe
16-kanałowy izolowane wejście cyfrowe
16-kanałowy izolowane wyjście cyfrowe

Wprowadzenie

PCIe-LM4 to potężna wielofunkcyjna karta oparta na PCI Express. Wyposażona jest w cztery kanały wejściowe dla przetwornika siły (strain gauge), cztery ogólne kanały wejściowe analogowe, 2-osiowy sterownik ruchu, dwa kanały wyjściowe analogowe, szesnaście izolowanych kanałów wejściowych cyfrowych oraz szesnaście izolowanych kanałów wyjściowych cyfrowych.

PCIe-LM4 jest także wyposażona w przełącznik ID karty. Użytkownicy mogą ustawić ID karty na tablicy i rozpoznać ją za pomocą oprogramowania, gdy używają dwóch lub więcej kart PCIe-LM4 w jednym komputerze.

Karty te obsługują różne wersje systemów operacyjnych, takich jak 32/64-bitowe Windows 7/8/10. Dostarczany jest DLL wraz z różnymi przykładami programów w językach Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo tworzyć własne aplikacje.

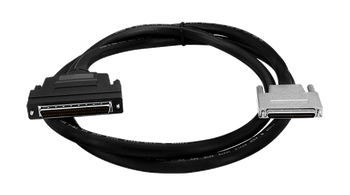

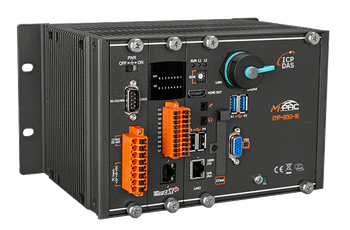

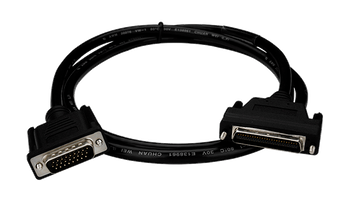

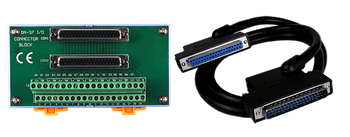

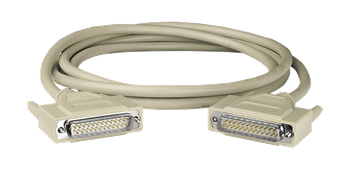

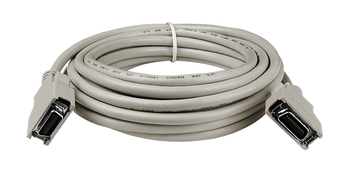

Akcesoria

Parametry techniczne:

Product Range:	PCI Express Multi-function
HARDWARE
Hardware: Card ID:	Yes (4-bit)
Hardware: Connector:	SCSI VHDCI 68-pin x 2
Wejście enkodera
Wejście enkodera: Liczba osi:	2-osiowy
Wejście enkodera: Tryb:	Impuls A/B, góra/dół
Wejście enkodera: Tryb licznika pierścieniowego:	32-bit
Wejście enkodera: Szybkość zliczania:	12 MHz (maks.)
Wejście enkodera: Szerokość licznika:	32-bit
Wejście enkodera: Izolacja:	3 KVrms
Wyjście impulsowe
Wyjście impulsowe: Liczba osi:	2-osiowy
Wyjście impulsowe: Tryb:	CW/CCW, PULSE/DIR
Wyjście impulsowe: Szybkość:	4 MHz (maks.)
Wyjście impulsowe: Izolacja:	3 KVrms
Wejście analogowe
Wejście analogowe: Kanały:	4 różnicowe
Wejście analogowe: Zakres:	±10 V, ±5 V, ±2,5 V, ±1,25 V
Wejście analogowe: Rozdzielczość:	24-bit
Wejście analogowe: Dokładność:	0,05% FSR ±1 LSB @ 25°C, ±10 V
Wejście analogowe: Częstotliwość próbkowania:	15 kS/s
Analog Input: Input Impedance:	10,000 MΩ/4 pF
Wejście analogowe: Ochrona przed przepięciem:	Ciągły ±35 Vp-p
Wejście analogowe: Tryb wyzwalania:	Oprogramowanie
Wejście analogowe: Transfer danych:	Sondaż
Wyjście analogowe
Wyjście analogowe: Kanały:	2
Wyjście analogowe: Zakres:	±5 V, ±10 V
Wyjście analogowe: Rozdzielczość:	16-bitowy
Wyjście analogowe: Dokładność:	±10 LSB
Analog Output: Response Time:	500 kS/s (Max.)
Analog Output: Voltage Output Capability:	±5 mA
Analog Output: Slew Rate:	2.8 V/µs
Analog Output: FIFO Size:	512 Samples
Wyjście analogowe: Tryb pracy:	Aktualizacja statyczna, generowanie kształtu fali
Wejście cyfrowe
Wejście cyfrowe: Kanały:	16
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source, izolowany kanał Photo Coupler ze wspólnym zasilaniem lub masą
Wejście cyfrowe: ON Poziom napięcia:	5 do 24 V
Wejście cyfrowe: OFF Poziom napięcia:	0 do 1 V
Wejście cyfrowe: Szybkość reakcji:	4 kHz (typowo)
Wejście cyfrowe: Tryb wyzwalania:	Aktualizacja statyczna
Wejście cyfrowe: Transfer danych:	Sondaż
Wejście cyfrowe: Izolacja:	2500 VDC
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlewozmywak, otwarty odpływ
Wyjście cyfrowe: Tryb pracy:	Aktualizacja statyczna
Wyjście cyfrowe: Prąd obciążenia:	100 mA/+ 30 V dla każdego kanału przy 100% obciążeniu
Wyjście cyfrowe: Szybkość reakcji:	4 kHz (typowo)
Wyjście cyfrowe: Izolacja:	2500 VDC
Wyjście cyfrowe: DO Readback:	Nie
Tensometr, wejście ogniwa obciążnikowego
Tensometr, wejście czujnika obciążenia: Kanały:	4
Tensometr, wejście ogniwa obciążnikowego: Typ:	Tensometr
Tensometr, wejście ogniwa obciążnikowego: Zakres:	±227 mV
Strain Gauge, Load Cell Input: Wiring:	Full-Bridge
Tensometr, wejście ogniwa obciążnikowego: Dokładność:	0,05% FSR ±1 LSB @ 25°C, ±10 V
Tensometr, wejście ogniwa obciążnikowego: Rozdzielczość:	24-bit
Tensometr, wejście ogniwa obciążnikowego: Częstotliwość próbkowania:	15 kS/s
Strain Gauge, Load Cell Input: Impedance:	10,000 MΩ/4 pF
Tensometr, wejście ogniwa obciążnikowego: Ochrona przepięciowa:	Ciągły ±35 Vp-p
Napięcie wyjściowe wzbudzenia
Wyjście napięcia wzbudzenia: Kanały:	4 różnicowe
Napięcie wyjściowe wzbudzenia: Zakres:	+ 10 V (wszystkie 4-kanały mają te same ustawienia)
Excitation Voltage Output: Max. Load Current:	Driving up to four 120-ohm loadcells
Zegar/licznik/częstotliwość
Zegar/licznik/częstotliwość: Kanały:	2
Magistrala PC
Magistrala PC: Typ:	PCI Express x 1
PC Bus: Data Bus:	32-bit
Power
Power: Consumption:	1 A @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):	102 X 149 X 22 (W x L x D)
Środowisko
Environment: Operating Temperature:	0 ~ +60°C
Environment: Storage Temperature:	-20 ~ +70°C
Environment: Humidity:	5 ~ 85% RH, Non-condensing
Status:	Available
