Główne cechy
- Obsługuje PCI Express x1
- Dostarcza 2 porty RS-232
- 256-bajtowy sprzętowy FIFO dla każdego portu
- Prędkość transmisji do 921600 bps
- Ochrona ESD ±4 kV
- 3000 VDC izolacja
- Kompaktowy design
Wprowadzenie

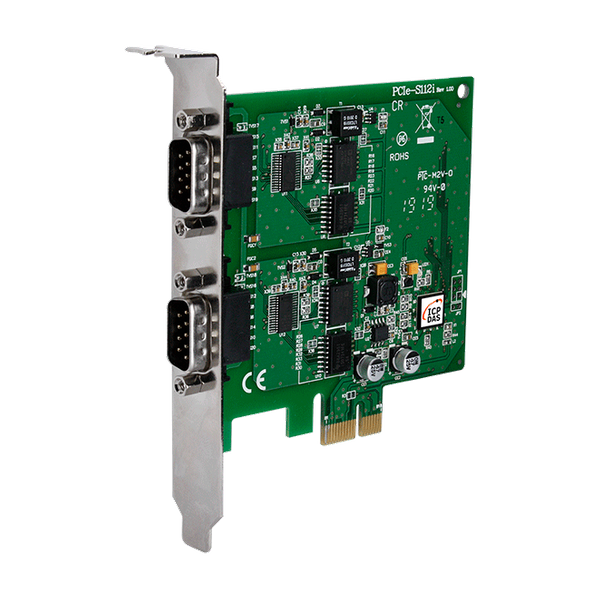

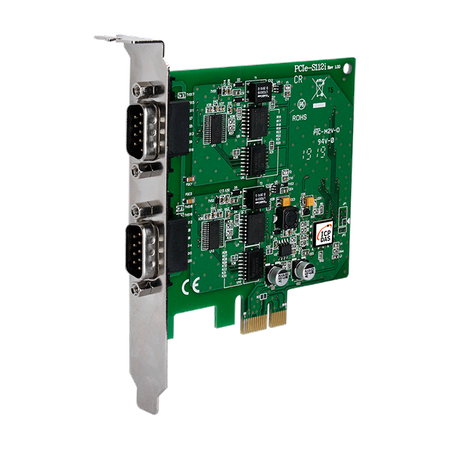

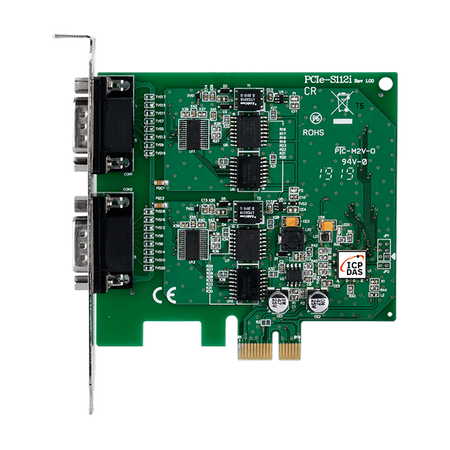

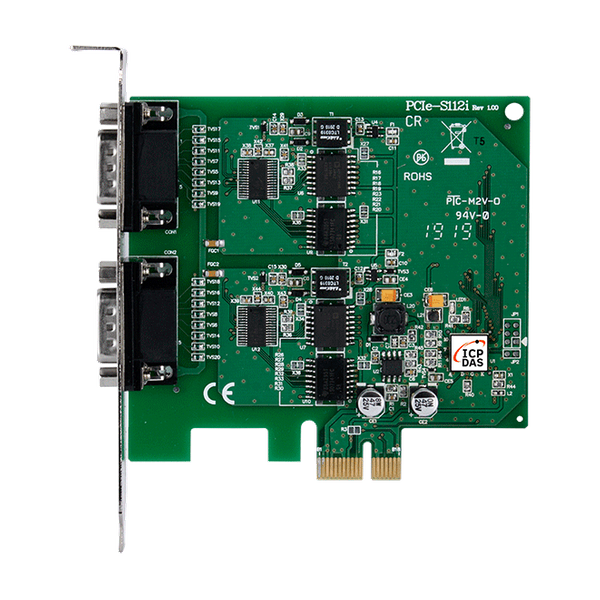

Karta z serii PCIe-S112 oferuje 2 porty szeregowe RS-232. Wyposażona jest w 256-bajtowy sprzętowy FIFO dla każdego portu, obsługuje prędkości do 921600 bps oraz pełnodupleksową komunikację.
Linie danych każdego z portów szeregowych na kartach PCIe w wersji i są zaprojektowane z fotokopulery. Fotokopulery na płytce używają krótkiej ścieżki optycznej do przesyłania sygnału między elementami obwodu, zapewniając izolację elektryczną. Pomaga to eliminować pętle uziemiające, napięcia wspólne oraz blokować przepięcia, zapewniając izolację elektryczną i ochronę przed napięciami ponadnormatywnymi mogącymi wpłynąć na inne obwody.
W trudnych warunkach przemysłowych komponent ochrony ESD na płytce (dla wersji i) odprowadza potencjalnie szkodliwe ładunki z dala od wrażliwej elektroniki, chroniąc komputer i sprzęt przed nagłymi i krótkotrwałymi prądami elektrycznymi.
Karta komunikacji szeregowej została zaprojektowana do użytku z inteligentnymi urządzeniami, takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery oraz prawie każde urządzenie z portem RS-232.
Sterowniki dostarczane są dla szerokiego wyboru systemów operacyjnych, w tym 32/64-bitowych Windows XP/2003/2008/7/8/10 oraz Linux Kernel 2.6.31~5.16.0.
Linie danych każdego z portów szeregowych na kartach PCIe w wersji i są zaprojektowane z fotokopulery. Fotokopulery na płytce używają krótkiej ścieżki optycznej do przesyłania sygnału między elementami obwodu, zapewniając izolację elektryczną. Pomaga to eliminować pętle uziemiające, napięcia wspólne oraz blokować przepięcia, zapewniając izolację elektryczną i ochronę przed napięciami ponadnormatywnymi mogącymi wpłynąć na inne obwody.
W trudnych warunkach przemysłowych komponent ochrony ESD na płytce (dla wersji i) odprowadza potencjalnie szkodliwe ładunki z dala od wrażliwej elektroniki, chroniąc komputer i sprzęt przed nagłymi i krótkotrwałymi prądami elektrycznymi.
Karta komunikacji szeregowej została zaprojektowana do użytku z inteligentnymi urządzeniami, takimi jak czytniki kodów kreskowych, drukarki szeregowe, inteligentne czujniki, sprzęt pomiarowy, komputery oraz prawie każde urządzenie z portem RS-232.
Sterowniki dostarczane są dla szerokiego wyboru systemów operacyjnych, w tym 32/64-bitowych Windows XP/2003/2008/7/8/10 oraz Linux Kernel 2.6.31~5.16.0.
Zastosowania
- Maszyny przemysłowe
- Automatyka budynkowa
- Urządzenia restauracyjne
- Sprzęt laboratoryjny i badawczy
- Komunikacja przemysłowa
Parametry techniczne:
| Product Range: | Multi-port Serial Board |
HARDWARE | |
| Hardware: Connector: | 2 x DB9 (Male) |
Porty COM | |
| Porty COM: Porty: | 2 x RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND) |
| Porty COM: Szybkość transmisji: | 300 ~ 921600 bps |
| COM Ports: Parity: | None, Even, Odd, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 1.5, 2 |
| COM Ports: FIFO Size: | Internal 256 bytes |
| COM Ports: Isolation: | 3000 VDC |
Power | |
| Power: Consumption: | 440 mA @ 5 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 94 x 109 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ 70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
