Główne cechy
- Serwer WWW do konfiguracji
- Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
- 2-portowy przełącznik Ethernet (LAN Bypass) do okablowania Daisy-Chain
- Obsługa Dual-watchdog
- Połączenie parowania I/O (Push i Pull)
- Wbudowane I/O
- (P)ET-2242: 16-kanałowe wyjście cyfrowe (Sink)
- (P)ET-2242-32: 32-kanałowe wyjście cyfrowe (Sink)
- Wyświetlacz LED wskazujący status I/O
Wprowadzenie

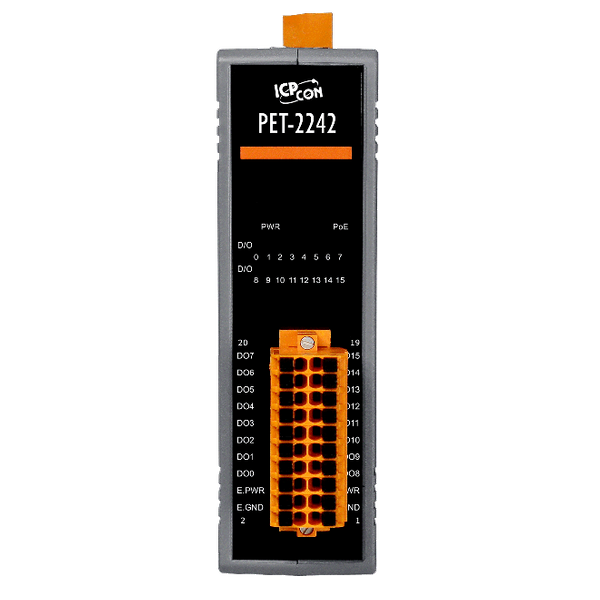

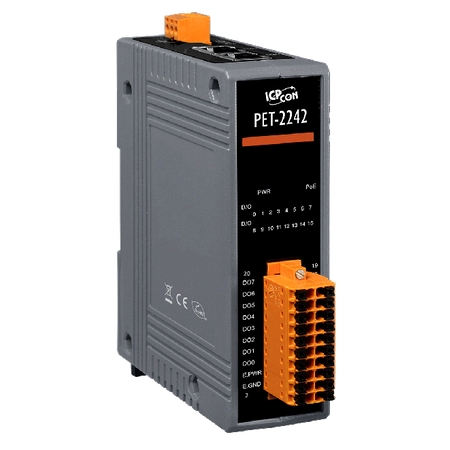

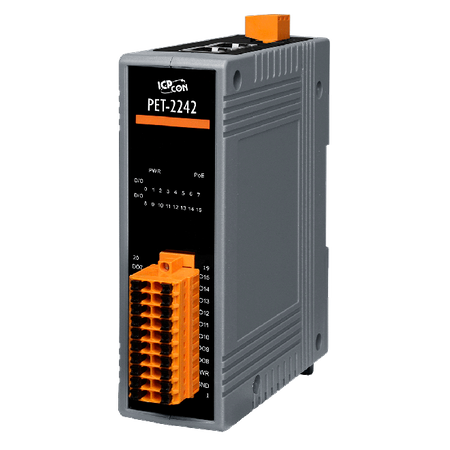

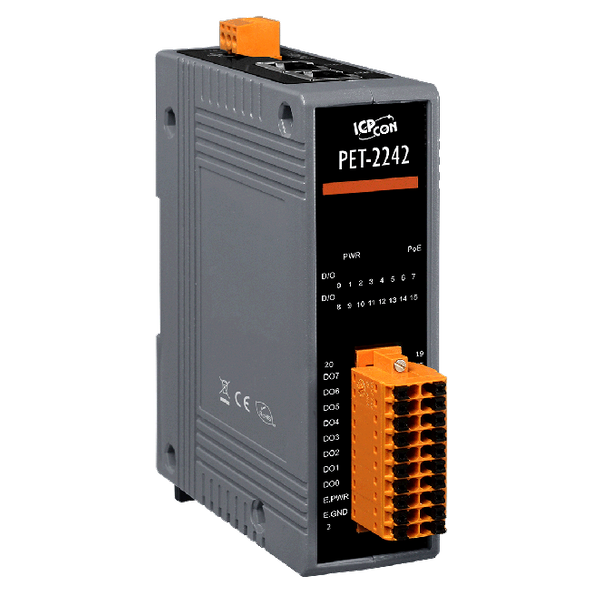

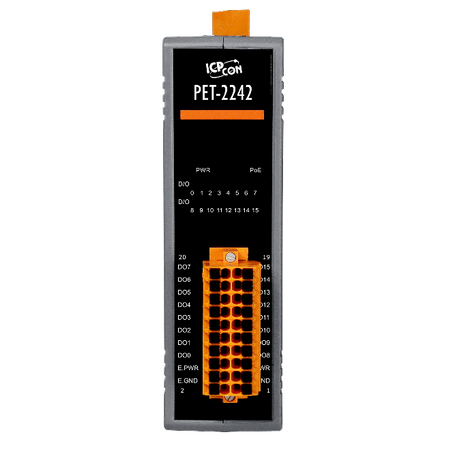

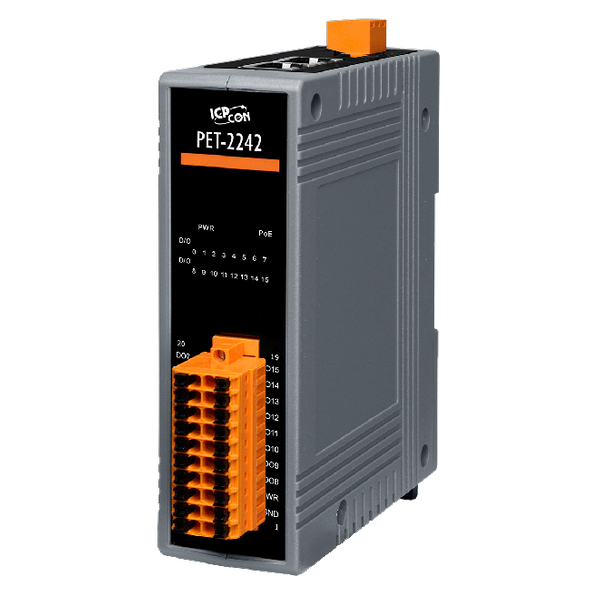

PET-2242 jest modułem z 16-kanałowym wyjściem cyfrowym (typ Sink), gdzie każdy kanał jest w stanie obsłużyć obciążenie do 650 mA. Moduł posiada wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię łańcuchową. Ta funkcja zapewnia elastyczność konfiguracji urządzeń, upraszcza instalację i obniża koszty infrastruktury. Dodatkowo moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, co zwiększa odporność na szumy w środowisku przemysłowym. Oferuje także konfigurowalne wartości AO przy włączeniu oraz bezpieczne wartości ustawień.
Ponadto moduł wspiera funkcjonalność I/O Pair-Connection, umożliwiając ustanowienie połączeń parowania DI-do-DO zdalnie przez Ethernet. Po skonfigurowaniu dane DI zdalne mogą być zapisane na lokalnych kanałach DO w trybie Pull za pomocą Modbus TCP.
PET-2242 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera MQTT Broker może publikować aktualne statusy I/O w formie tematów i odbierać wiadomości z subskrybowanych tematów. Jeśli w trakcie komunikacji nastąpi rozłączenie między modułem a brokerem, mechanizm ponownego łączenia automatycznie przywróci połączenie. Ponadto mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
PET-2242 wspiera specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń zarządzania siecią SNMP lub oprogramowania (SNMP Network Management Software). Dzięki temu administratorzy mogą monitorować status modułu w czasie rzeczywistym. Ponadto, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów, gdy występują zmiany w statusach I/O lub podczas restartów, informując ich o statusie kanałów w każdym momencie.
Ponadto moduł wspiera funkcjonalność I/O Pair-Connection, umożliwiając ustanowienie połączeń parowania DI-do-DO zdalnie przez Ethernet. Po skonfigurowaniu dane DI zdalne mogą być zapisane na lokalnych kanałach DO w trybie Pull za pomocą Modbus TCP.
PET-2242 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera MQTT Broker może publikować aktualne statusy I/O w formie tematów i odbierać wiadomości z subskrybowanych tematów. Jeśli w trakcie komunikacji nastąpi rozłączenie między modułem a brokerem, mechanizm ponownego łączenia automatycznie przywróci połączenie. Ponadto mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
PET-2242 wspiera specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń zarządzania siecią SNMP lub oprogramowania (SNMP Network Management Software). Dzięki temu administratorzy mogą monitorować status modułu w czasie rzeczywistym. Ponadto, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów, gdy występują zmiany w statusach I/O lub podczas restartów, informując ich o statusie kanałów w każdym momencie.
Zastosowania
• Automatyka przemysłowa
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnostyka i konserwacja
• Sprzęt testowy
• Automatyka maszyn
• Automatyka budynkowa
• Zdalna diagnostyka i konserwacja
• Sprzęt testowy
Parametry techniczne:
| Product Range: | ET-2200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±8 kV Contact for Each Terminal ,
±16 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O, PoE |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 16 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +3,5 do +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 650 mA/kanał |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1,4 A (z zabezpieczeniem przeciwzwarciowym) |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |

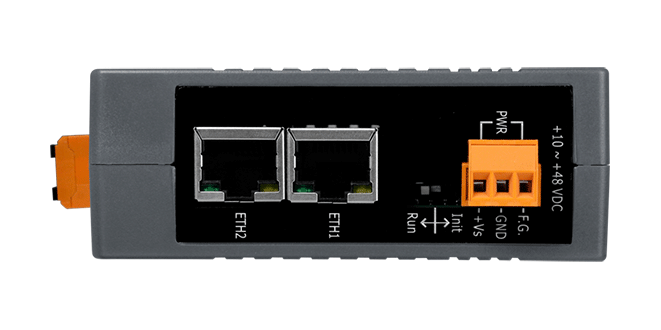

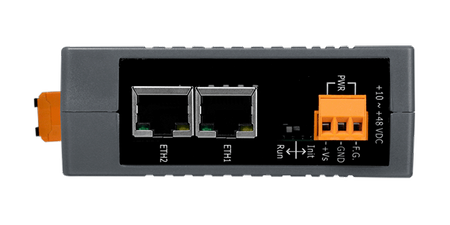

| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.1 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +10 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 126 x 108 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
