Główne cechy
- Serwer WWW do konfiguracji
- Obsługuje protokoły Modbus TCP/UDP, MQTT oraz SNMP V2c
- 2-portowy przełącznik Ethernet (LAN Bypass) do połączeń Daisy-Chain
- Obsługa podwójnego watchdog (Dual-watchdog)
- Połączenia par I/O (Push i Pull)
- Wbudowane I/O
- (P)ET-2251: 16-kanałowy DI (Wet/Dry)
- (P)ET-2251-32: 32-kanałowy DI (Wet/Dry)
- Wyświetlacz LED wskazujący statusy I/O
Wprowadzenie

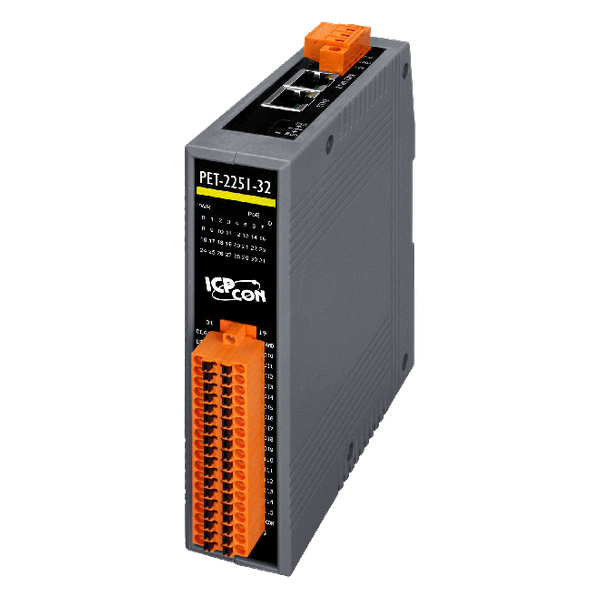

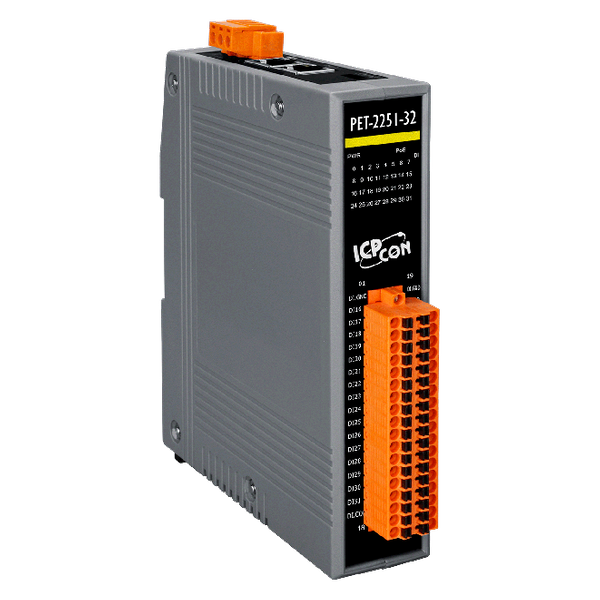

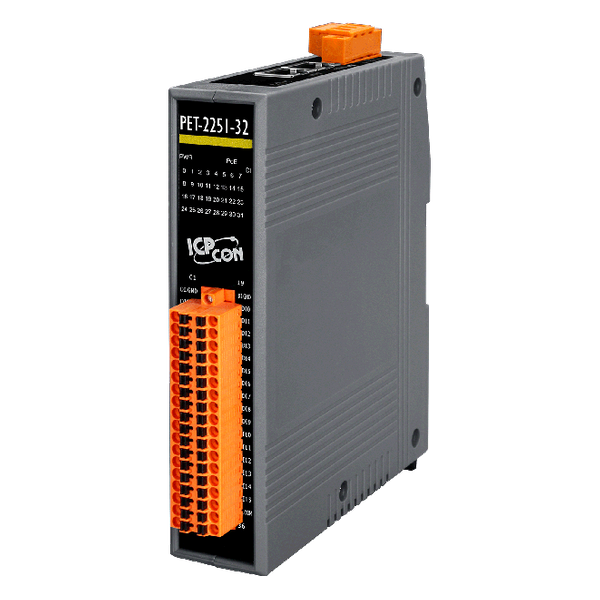

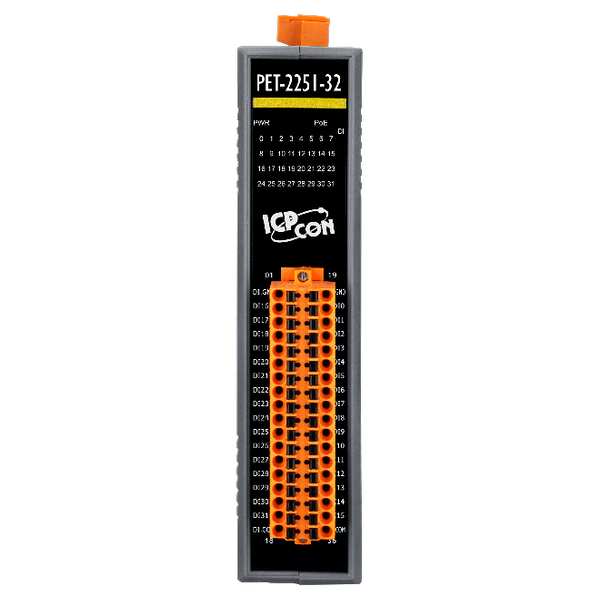

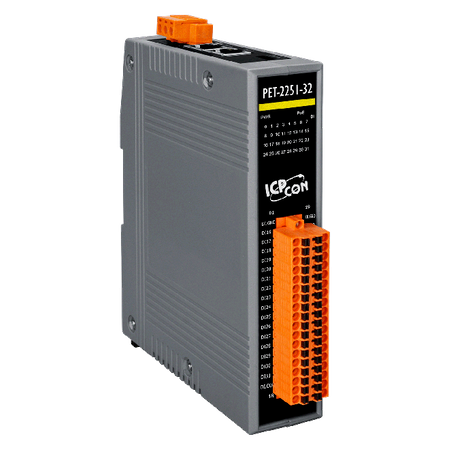

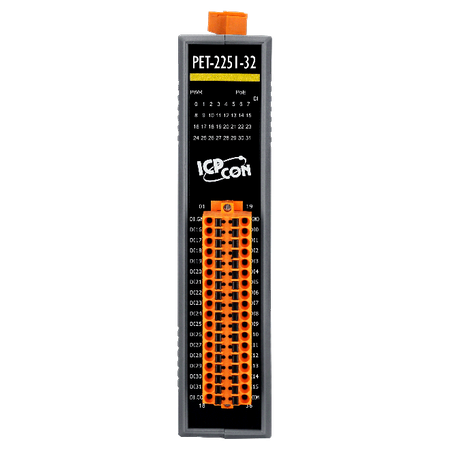

PET-2251-32 to moduł wejść cyfrowych (Wet/Dry Contact) z 32 kanałami, z których każdy może pełnić funkcję 32-bitowego licznika. Moduł posiada wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię daisy-chain. Ta funkcja oferuje elastyczność konfiguracji urządzeń, upraszcza instalację oraz zmniejsza koszty infrastruktury. Dodatkowo moduł zapewnia ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, zwiększając zdolność tłumienia zakłóceń w środowiskach przemysłowych.
Ponadto moduł obsługuje funkcję połączenia par I/O, umożliwiając tworzenie połączeń DI-DO z zdalnymi modułami przez Ethernet. Po skonfigurowaniu dane DI mogą być zapisywane do zdalnych kanałów DO w trybie Push przez Modbus TCP.
PET-2251-32 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera brokerów MQTT, może publikować aktualne statusy I/O jako tematy oraz odbierać wiadomości z subskrybowanych tematów. W przypadku zerwania połączenia z brokerem podczas komunikacji, mechanizm automatycznego ponownego połączenia umożliwia jego przywrócenie. Ponadto mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
PET-2251-32 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzania siecią SNMP (SNMP Network Management Software). Pozwala to administratorom monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeżeli funkcja Trap jest aktywowana, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadku zmian w statusach I/O lub podczas restartów, informując ich o statusie kanałów w każdym momencie.
Ponadto moduł obsługuje funkcję połączenia par I/O, umożliwiając tworzenie połączeń DI-DO z zdalnymi modułami przez Ethernet. Po skonfigurowaniu dane DI mogą być zapisywane do zdalnych kanałów DO w trybie Push przez Modbus TCP.
PET-2251-32 obsługuje protokół MQTT, działając jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera brokerów MQTT, może publikować aktualne statusy I/O jako tematy oraz odbierać wiadomości z subskrybowanych tematów. W przypadku zerwania połączenia z brokerem podczas komunikacji, mechanizm automatycznego ponownego połączenia umożliwia jego przywrócenie. Ponadto mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z brokerem.
PET-2251-32 obsługuje specyfikację SNMP V2c, umożliwiając przesyłanie informacji o module i I/O do urządzeń lub oprogramowania zarządzania siecią SNMP (SNMP Network Management Software). Pozwala to administratorom monitorować status modułu w czasie rzeczywistym. Dodatkowo, jeżeli funkcja Trap jest aktywowana, moduł może proaktywnie wysyłać wiadomości do administratorów w przypadku zmian w statusach I/O lub podczas restartów, informując ich o statusie kanałów w każdym momencie.
Zastosowania
• Automatyka przemysłowa
• Automatyka maszyn
• Automatyka budynków
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące
• Automatyka maszyn
• Automatyka budynków
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące
Parametry techniczne:
| Product Range: | ET-2200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O, PoE |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 32 |
| Wejście cyfrowe/licznik: Typ: | Styk suchy ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Dry: Source ,
Wet: Sink/Source |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +5 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Dry: Open ,
Wet: +1 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 2.5 kHz |
| Digital Input/Counter: Input Impedance: | 7.5 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
| Digital Input/Counter: Low Pass Filter: | 1 ~ 6500 ms (0.08 Hz ~ 500 Hz) |
ETHERNET | |

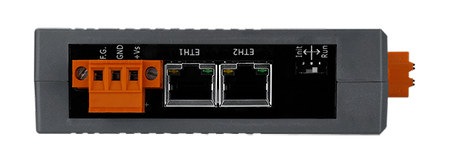

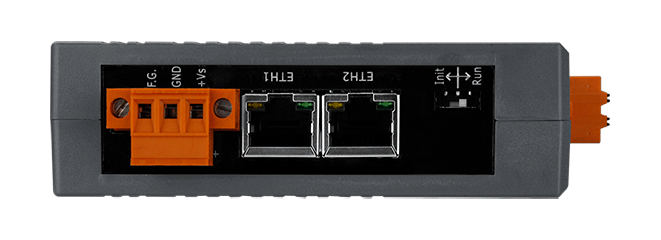

| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Switch Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.9 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +10 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 31 x 157 x 126 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
