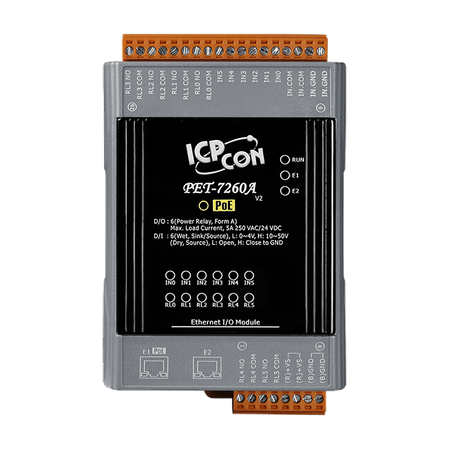

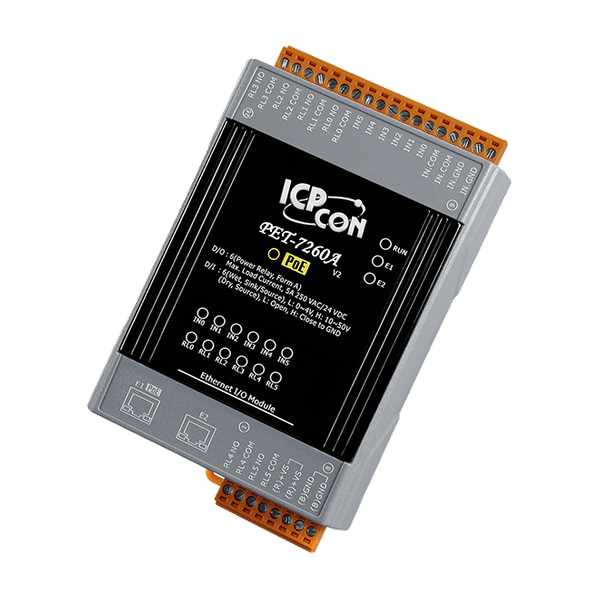

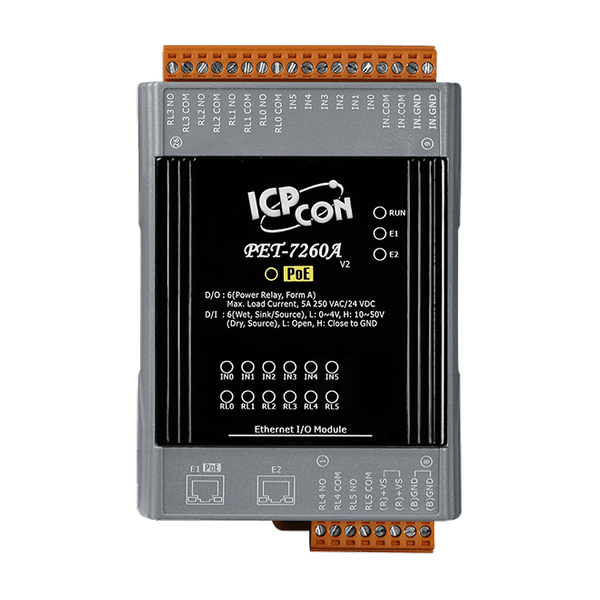

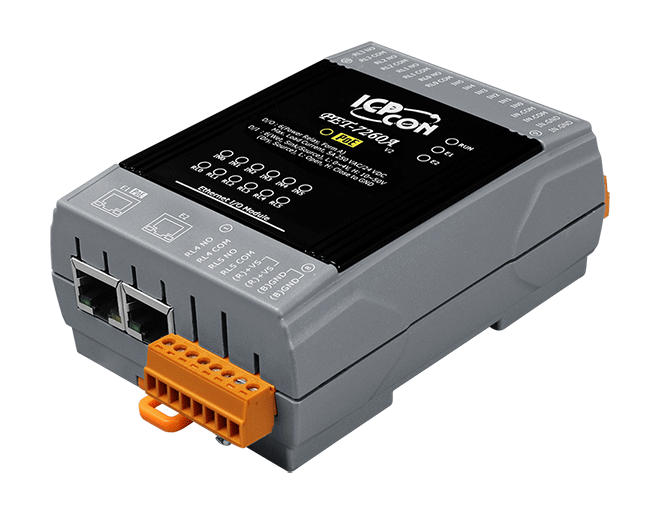

Name: PET-7260A
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wbudowany serwer WWW
Web HMI
Obsługa protokołów Modbus TCP i Modbus UDP
Bezpieczeństwo komunikacji
2-portowy przełącznik Ethernet dla topologii daisy-chain
Podwójny watchdog
Funkcja połączenia I/O
Wbudowane I/O
- DI/Kontr: 6 kanałów
- Przekaźnik mocy: 6 kanałów

Wprowadzenie

PET-7260A oferuje pełne możliwości sieciowe i różnorodne funkcje I/O, wraz z interfejsem użytkownika opartym na przeglądarce internetowej, co ułatwia konfigurację. PET-7260A może być zdalnie sterowany za pomocą protokołu Modbus TCP/UDP. Dzięki temu PET-7260A jest dobrze zintegrowany z systemami HMI, SCADA, PLC i innymi przemysłowymi systemami sterowania.

PET-7260A wyposażony jest w dwa wbudowane porty przełącznika Ethernet, co pomaga obniżyć koszty wdrożenia, gdyż nie ma potrzeby instalowania dodatkowego przełącznika w celu połączenia portów w łańcuchu lub rozszerzenia sieci za pomocą kabla Ethernet.

PET-7260A obsługuje specyfikacje IEEE 802.3af Power-Over-Ethernet (Klasa 1). Po podłączeniu do urządzeń sieciowych, które obsługują standard IEEE 802.3af PoE, zasilanie może być dostarczane za pomocą miedzianego kabla Ethernet.

Zastosowania

Automatyzacja budynków, Automatyzacja przemysłowa, Automatyzacja maszyn, Zdalna konserwacja, Zdalna diagnoza, Urządzenia testujące.

Parametry techniczne:

Product Range:	ET-7200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O, PoE
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	6
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +10 to +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +4 VDC (max.)
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	100 Hz
Digital Input/Counter: Min. Pulse Width:	5 ms
Digital Input/Counter: Effective Distance:	500m (max.)
Digital Input/Counter: Input Impedance:	10 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	6
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	5 A @ 250 VAC/24 VDC (Resistive Load)
Relay Output: Operate Time:	10 ms (Max.)
Relay Output: Release Time:	5 ms (Max.)
Relay Output: Electrical Endurance:	10^5 ops.
Relay Output: Mechanical Endurance:	2 × 10^7 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Swtich Ports
Ethernet: PoE:	Yes
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	ID, Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	3.8 W (max.)
Power: Powered from PoE:	IEEE 802.3af, Class1
Power: Powered from Terminal Block:	+12 to +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	76 x 120 x 38 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 to 90% RH, Non-condensing
Status:	Available
