Główne cechy
- 4-kanałowe wejście prądu stałego 4 ~ 20mA do 4-kanałowego wyjścia PWM
- Dokładność: ±0,1% zakresu pełnego
- Łatwa konfiguracja częstotliwości sygnału PWM
- Ochrona 4kV ESD i EFT
- Wyświetlacz LCD 2,7 cala jednocześnie pokazuje współczynnik wypełnienia i częstotliwość sygnału PWM
- Łatwa konfiguracja sygnału PWM za pomocą 4 przycisków
Opis

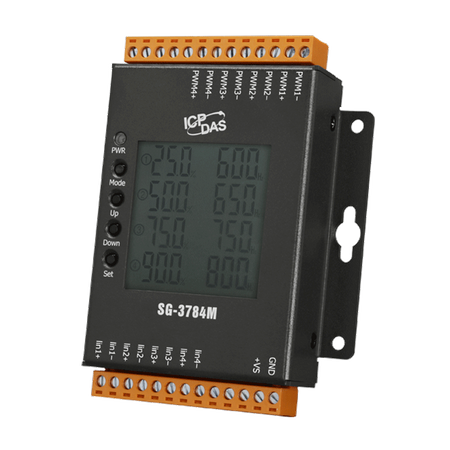

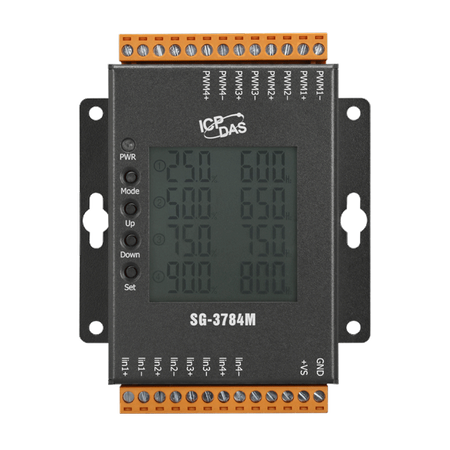

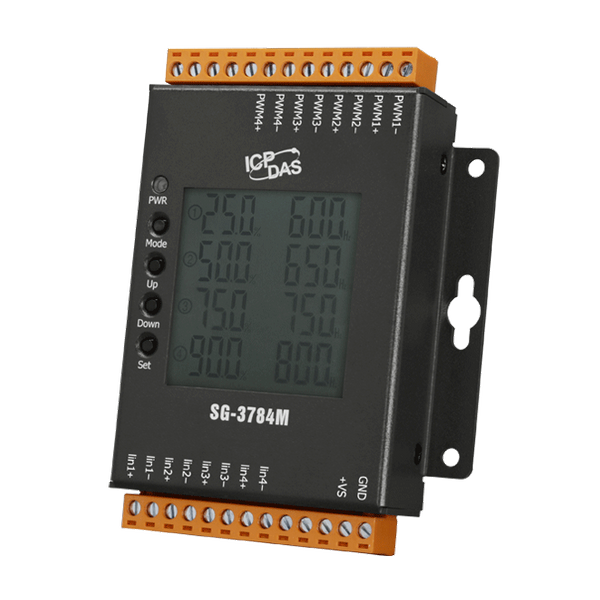

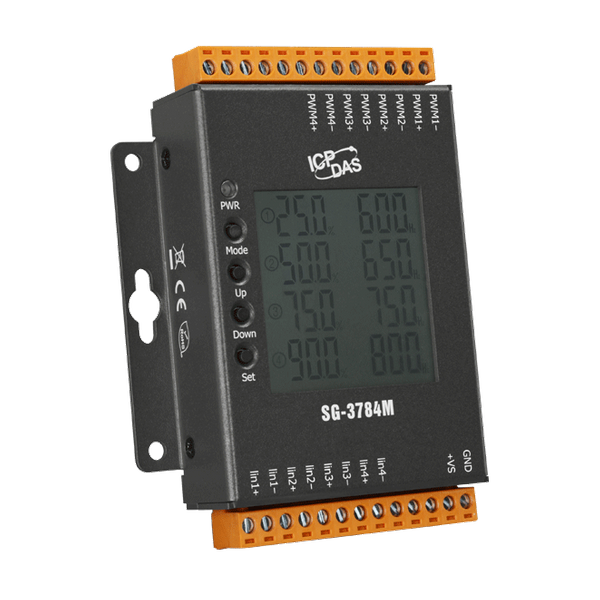

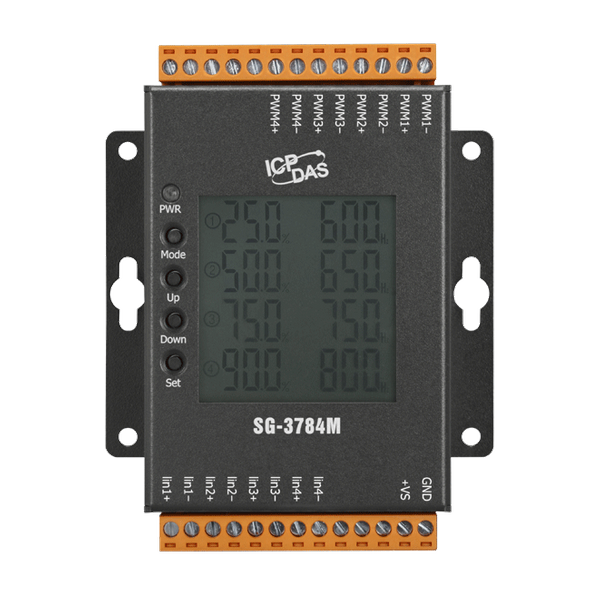

SG-3784M to 4-kanałowy moduł kondycjonowania sygnałów prądowych DC, który może przekształcać wejście prądu 4 ~ 20 mA na wyjście PWM. Jest to ekonomiczne rozwiązanie, gdy potrzebna jest konwersja prądu 4 ~ 20 mA na wyjście PWM. Współczynnik wypełnienia, od 0% do 100%, wyjścia PWM jest liniową transformacją wejścia prądu 4 ~ 20 mA. Częstotliwość sygnału PWM może być w zakresie od 600Hz do 800Hz i można ją regulować za pomocą przycisków.
SG-3784M posiada monochromatyczny wyświetlacz graficzny LCD, który pokazuje współczynnik wypełnienia i częstotliwość sygnałów PWM na 4 kanałach. Zapewnia również ochronę 4 kV ESD i 4 kV EFT, co zwiększa zdolność ochrony przed zakłóceniami w środowiskach przemysłowych.
SG-3784M posiada monochromatyczny wyświetlacz graficzny LCD, który pokazuje współczynnik wypełnienia i częstotliwość sygnałów PWM na 4 kanałach. Zapewnia również ochronę 4 kV ESD i 4 kV EFT, co zwiększa zdolność ochrony przed zakłóceniami w środowiskach przemysłowych.
Zastosowania
- Systemy grzewcze w budynkach
- Systemy wentylacyjne
- Sterowanie zaworami membranowymi
Parametry techniczne:
| Product Range: | SG-3000 |
Wyświetl | |
| Wyświetlacz: Typ: | Monochrome Graphics LCD (46x48 mm Viewing Area) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 4 |
| Wejście analogowe: Zakres: | +4 ~ +20 mA |
| Wejście analogowe: Dokładność: | ±0.1% of full range |
| Analog Input: Bandwidth: | 1 KHz |
| Analog Input: Input Impedance: | 137 Ω |
PWM | |
| PWM: Channels: | 4 |
| PWM: Type: | PWM |
| PWM: Sink/Source (NPN/PNP): | Source |
| PWM: Frequency: | 600 ~ 800 Hz |
| PWM: Duty Cycle: | 1 to 100% |
| PWM: Mode: | Continuous |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.1 W (Typ.) ,
96.2 W Max. (Note1) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 121 x 36 (W x L x H) |

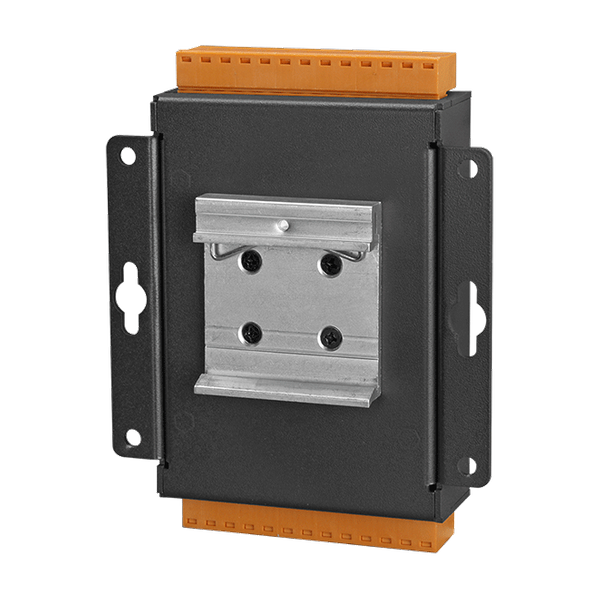

| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
