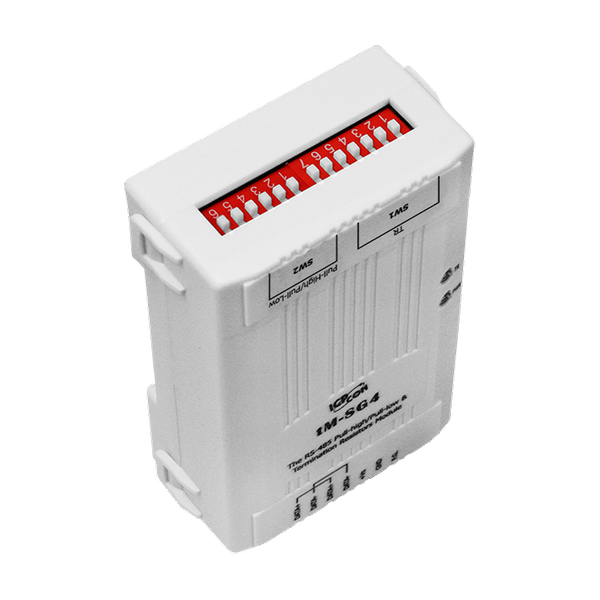

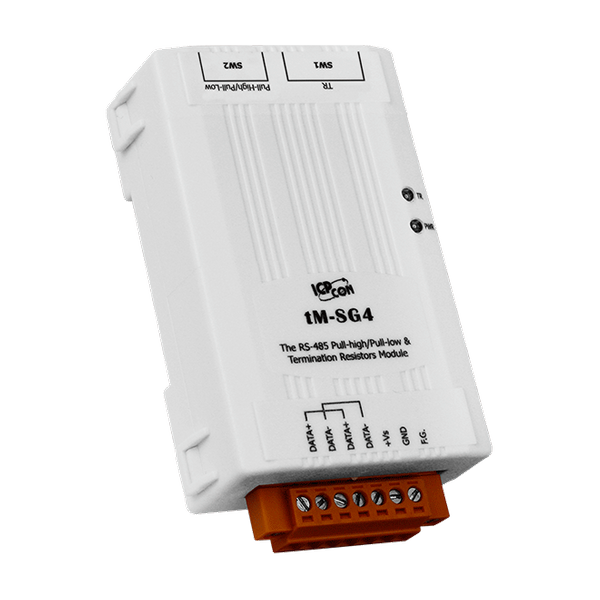

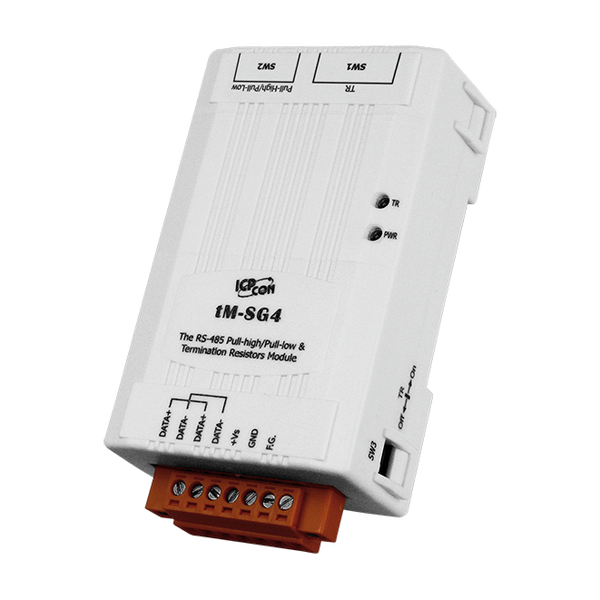

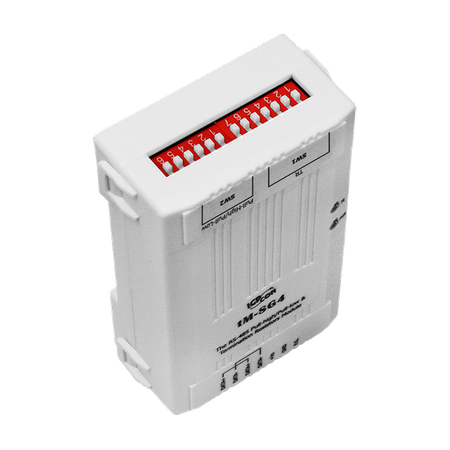

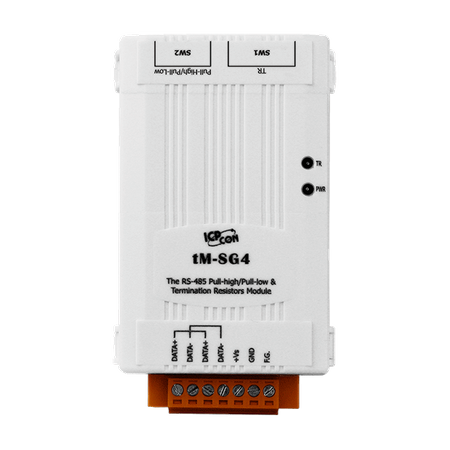

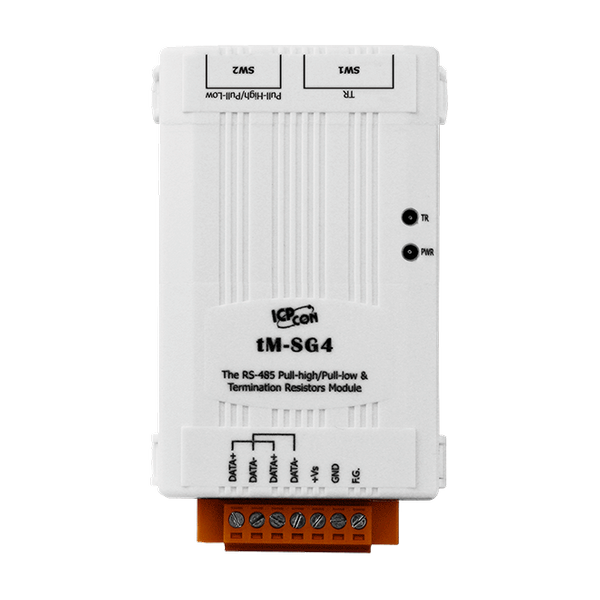

Name: tM-SG4
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przełączalne rezystory podciągające/ciągnące

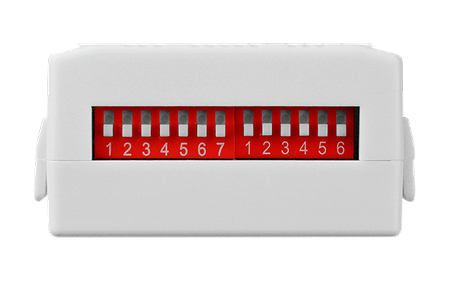

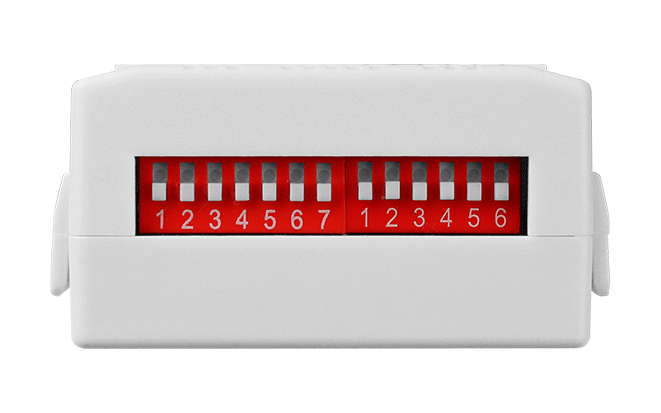

• 15-stopniowy przełączalny rezystor terminujący
• Wskaźnik LED dla mocy/terminacji
• Montaż na szynie DIN
• Opłacalność
• Szeroki zakres temperatur pracy: -25°C ~ +75°C

Wprowadzenie

Moduł tM-SG4 jest opcjonalnym modułem wykorzystywanym do poprawy komunikacji sieci RS-485. Zapewnia przełączalne rezystory podciągające i ciągnące w sieci RS-485. Posiada również 15-stopniowy przełączalny rezystor terminujący, dzięki czemu użytkownik może łatwo wybrać odpowiedni rezystor terminujący do podłączenia do sieci RS-485. Jeśli sieć RS-485 nie przekracza 100 metrów, rezystory terminujące nie są potrzebne. W przeciwnym razie może być konieczne wstawienie dwóch rezystorów terminujących na obu końcach sieci RS-485. Nie jest łatwo obliczyć wartość rezystora terminującego w sieci RS-485. Najlepszym sposobem na to jest użycie oscyloskopu do bezpośredniego sprawdzenia sygnału RS-485. Jeśli dopasowanie impedancji sieci RS-485 jest poprawne, oscyloskop pokaże bardzo ładny przebieg kwadratowy. Jeśli te sygnały kwadratowe są zniekształcone, użytkownik będzie musiał wstawić dwa rezystory terminujące na obu końcach sieci RS-485.

Parametry techniczne:

Product Range:	Termination Resistor
Wskaźniki LED
LED Indicators: Status:	1 Red LED as Power Indicator , 1 Green LED as Termination Indicator
Misc.
Misc.: Pull-high/Pull-low Resistors:	1 kΩ, 10 kΩ, 100 kΩ, Switch-selectable
Misc.: Termination Resistance:	15 Steps, 65 ~ 560 Ω
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	0.5 W Max.
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
