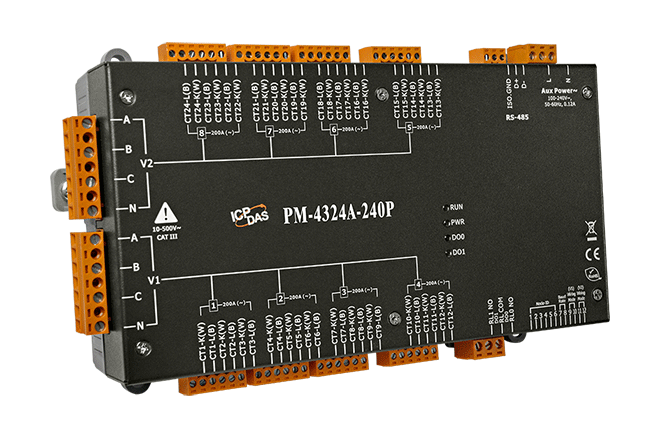

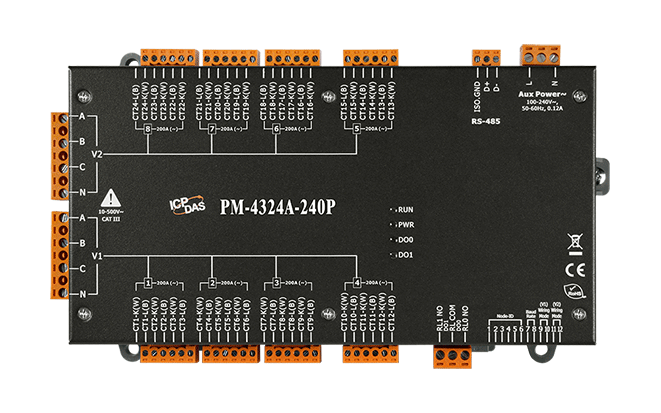

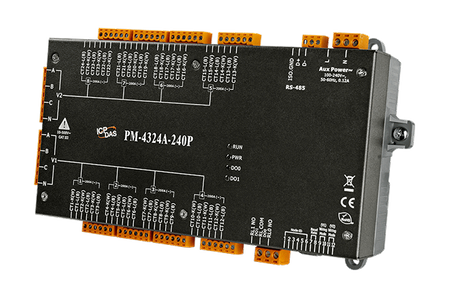

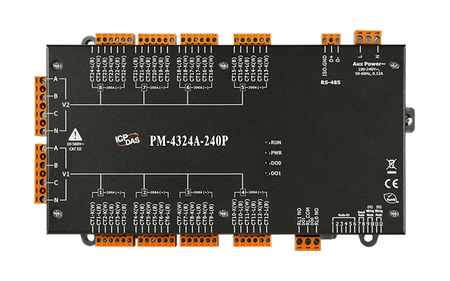

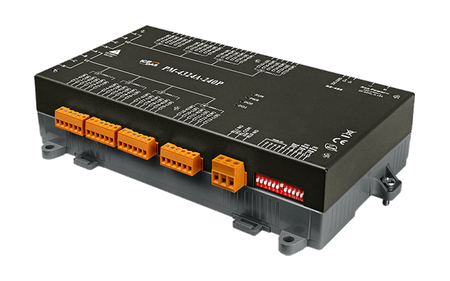

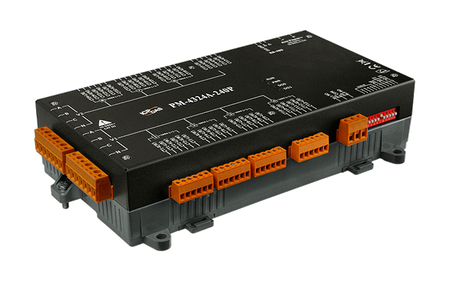

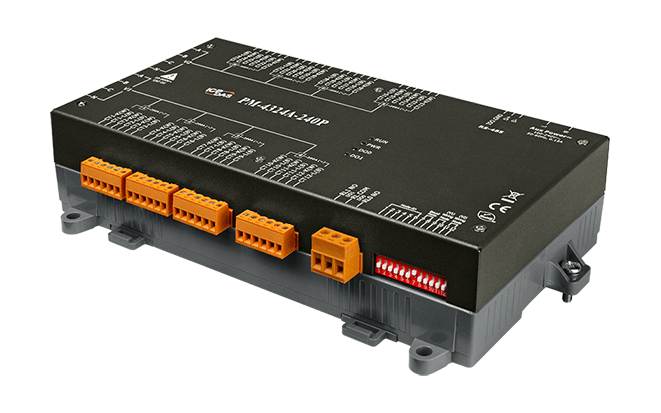

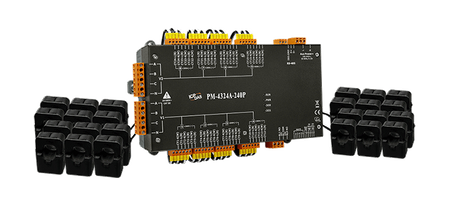

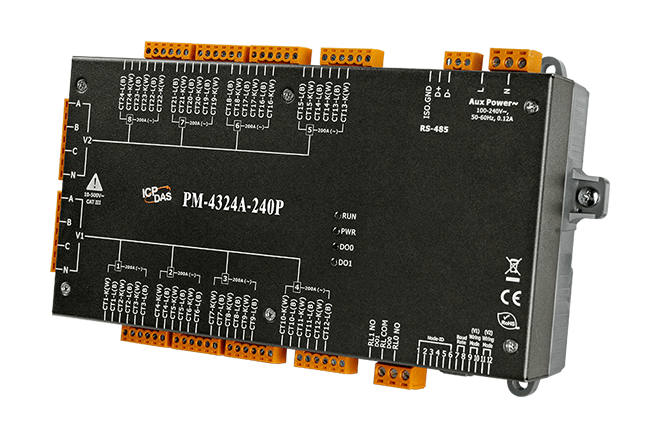

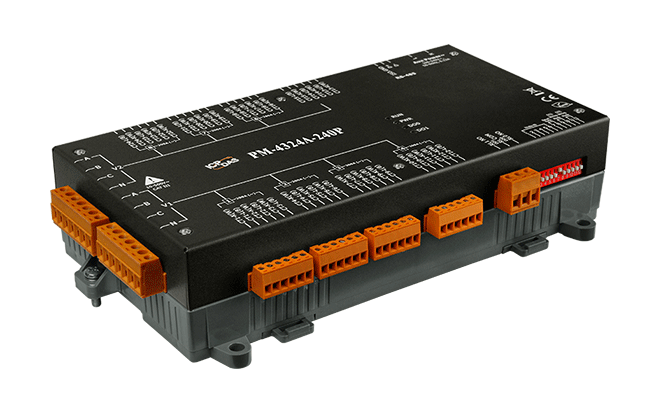

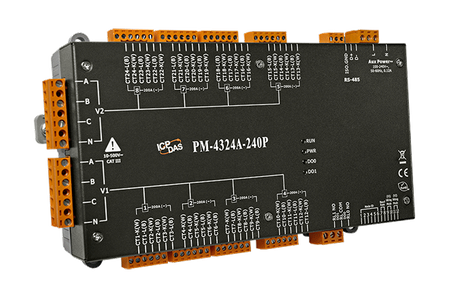

Name: PM-4324A-240P - Available soon
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowe Szerokości Energetyczne
• 8 obwodów trójfazowych lub 24 jednofazowe
• 2 niezależne wejścia głównych obwodów
• Prawdziwe pomiary mocy RMS
• Analiza energetyczna dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 200 A z różnymi stosunkami CT
• Pomiary napięcia do 500 V
• Łatwy montaż z rdzeniem dzielonym CT
• Dokładność mocy lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus RTU
• Obsługa 2 wyjść przekaźnika mocy (Form A)

Wprowadzenie

Seria PM-4324, wieloobwodowy miernik mocy, monitoruje do 8 trójfazowych obwodów lub 24 jednofazowych obwodów, lub dowolną kombinację obwodów jednofazowych i trójfazowych. Seria PM-4324 może mierzyć do 24 prądów za pomocą zewnętrznych przekładników prądowych (CT). Ta elastyczność sprawia, że seria PM-4324 jest idealna dla obiektów wielolokatorskich, takich jak projekty mieszkalne, biurowce i centra handlowe. To kompaktowe urządzenie zostało zaprojektowane tak, aby łatwo zmieścić się w istniejących tablicach rozdzielczych lub być montowanym bezpośrednio w pobliżu, eliminując tym samym potrzebę kosztownych projektów modernizacyjnych lub alokacji dodatkowej przestrzeni dla urządzenia. Model PM-4324A jest taki sam jak PM-4324, z wyjątkiem pomiaru prądu przemiennego. PM-4324A ma 2 oddzielne wejścia głównych obwodów, które mogą być używane w różnych systemach zasilania.

Zastosowania

• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości mocy

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Multi-circuit
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ24 mm (0.15 A ~ 200 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT

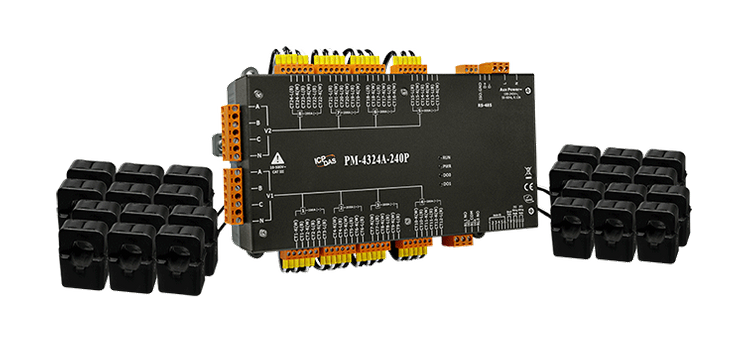

CT: Includes CTs:	24
CT: Type:	Clip
CT: Max. Current:	200 A
CT: Inside Diameter:	24 mm
CT: Leading Cable:	4 mm
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	9600, 19200 (default), 38400, 115200; DIP Switch Selectable
COM Ports: Data Format:	N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2
COM Ports: Protocol:	Modbus RTU
COM Ports: Isolation:	3000 VDC
Power
Power: Input Range:	+85 ~ +264 VAC (277 VAC available)
Power: Consumption:	6 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	237 x 57 x 134 (W x L x H)
Mechanical: Installation:	DIN-Rail & wall mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available soon
