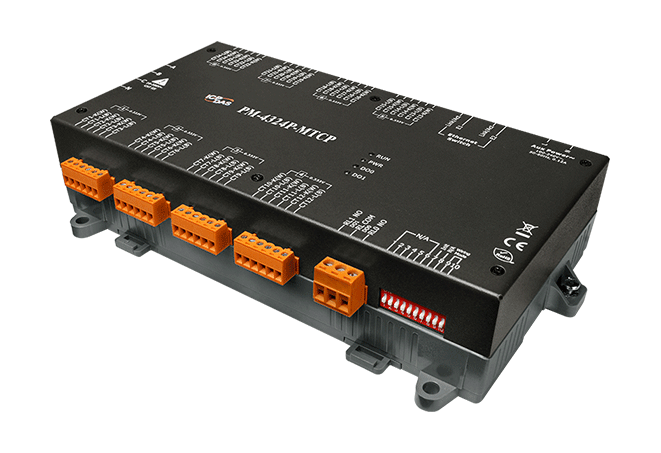

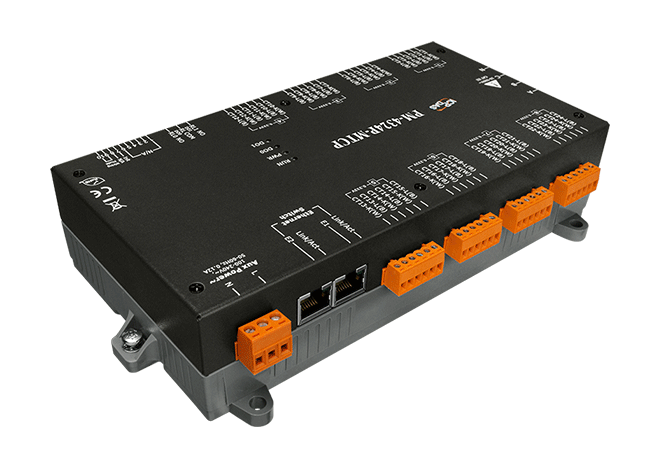

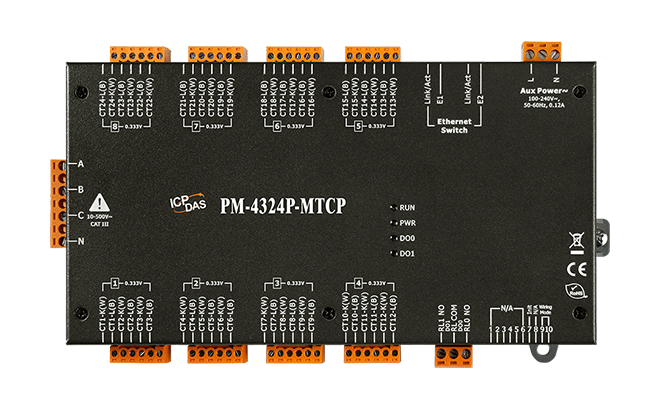

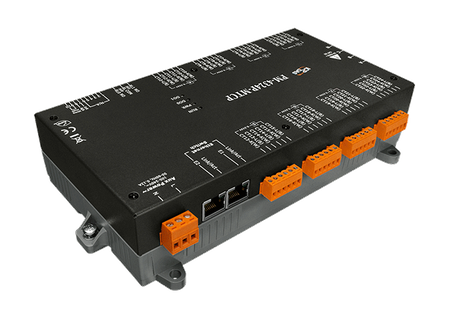

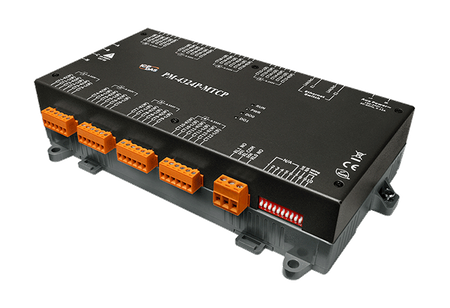

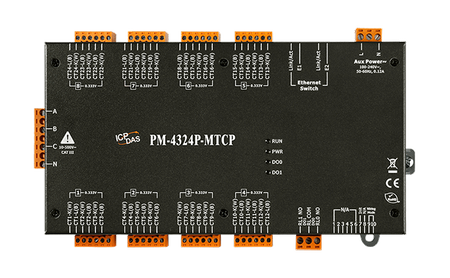

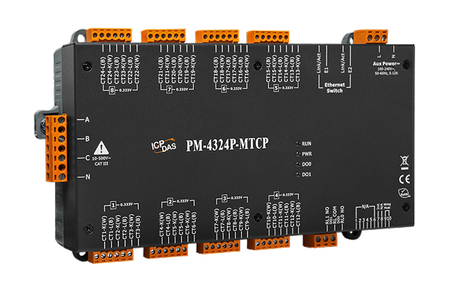

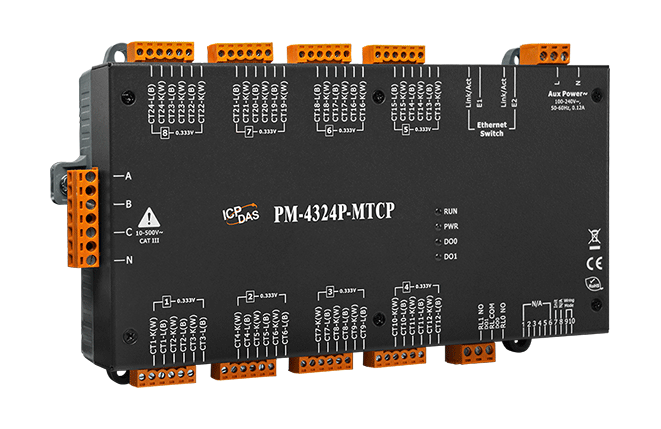

Name: PM-4324P-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowe pomiary energii
• 8 trójfazowych obwodów lub 24 jednofazowe obwody
• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar różnych zakresów prądów za pomocą różnych przekładników prądowych 333mV
• Pomiary napięcia do 500 V
• Łatwa instalacja za pomocą przekładników prądowych z rdzeniem dzielonym
• Dokładność pomiaru mocy lepsza niż 5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus TCP
• Obsługa 2 wyjść przekaźnikowych mocy (Form A)

Wprowadzenie

Seria mierników mocy wieloobwodowych PM-4324P monitoruje do 8 trójfazowych obwodów lub 24 jednofazowych obwodów, lub dowolną kombinację obwodów jednofazowych i trójfazowych. Seria PM-4324P może mierzyć do 24 prądów za pomocą zewnętrznych przekładników prądowych (CT). Ta elastyczność sprawia, że seria PM-4324P jest idealna dla obiektów wielodostępnych, takich jak projekty mieszkaniowe, budynki biurowe i centra handlowe. To kompaktowe urządzenie jest zaprojektowane tak, aby łatwo mieściło się w istniejących rozdzielnicach lub było montowane w pobliżu, co eliminuje konieczność kosztownych projektów modernizacji lub alokacji dodatkowej przestrzeni na urządzenie. Można używać istniejących przekładników prądowych z miernikiem PM-4324P (bez CT). Wejścia CT w PM-4324P mogą być bezpośrednio podłączone do strony wtórnej 333mV CT.

Zastosowania

• Monitorowanie generatorów
• Systemy rozdzielcze rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Multi-circuit
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	0
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power
Power: Input Range:	+85 ~ +264 VAC (277 VAC available)
Power: Consumption:	6 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	237 x 57 x 134 (W x L x H)
Mechanical: Installation:	DIN-Rail & wall mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
