Name: PM-3133-100P-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Dwukierunkowa energia
• Pomiar mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiar prądu do 60 A z różnym współczynnikiem CT
• Pomiar napięcia do 500 V

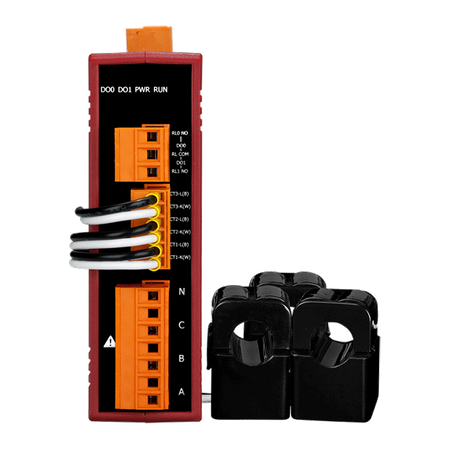

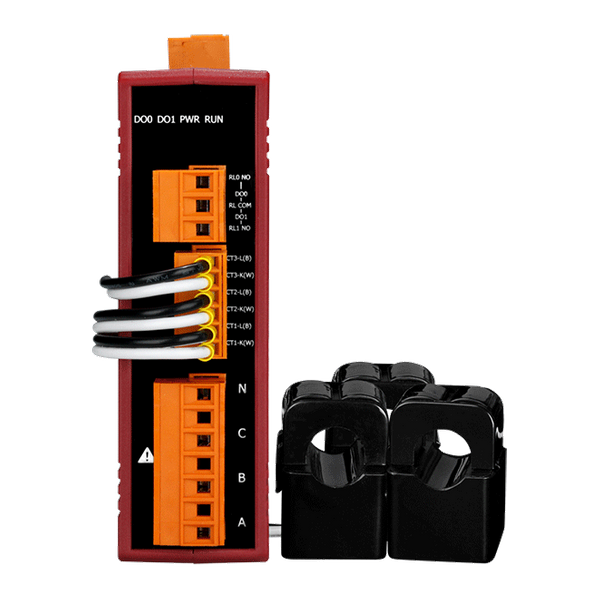

• Klipsowe CT dla łatwej instalacji
• Dokładność W lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus TCP
• Obsługuje 2 wyjścia przekaźnikowe (Form A)
• IEC 61010-1 i EN 61010-1

Wprowadzenie

ICP DAS przedstawia najpotężniejsze, najbardziej opłacalne, zaawansowane inteligentne mierniki energii z serii PM-3133, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów trójfazowych. Z wysoką dokładnością (<0.5%, PF=1) seria PM-3133 może być stosowana zarówno po stronie niskiego napięcia, jak i średniego/wysokiego napięcia po stronie wtórnej, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i opłacalne mierniki energii są wyposażone w rewolucyjny przewodowy zaciskowy CT (różne typy, obsługujące prąd wejściowy do 400 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia kompatybilność na całym świecie. Dzięki 2-kanałowym wyjściom przekaźnikowym może być łączony z syrenami lub oświetleniem w celu przekazywania komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.

Zastosowania

• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii

Parametry techniczne:

Product Range:	Wired Meter
AC Power Measurement
AC Power Measurement: Wiring:	3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT
AC Power Measurement: Loops:	Three-phase
AC Power Measurement: Input Voltage:	10 ~ 500 V
AC Power Measurement: Input Current:	CTØ10 mm (0.05 A ~ 60 A)
AC Power Measurement: Input Frequency:	50/60 Hz
AC Power Measurement: W Accuracy:	Better than 0.5% (PF=1)
AC Power Measurement: Power Parameter Measurement:	True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency
AC Power Measurement: Data Update Rate:	1 Second
CT
CT: Includes CTs:	3
CT: Type:	Clip
CT: Max. Current:	60 A
CT: Inside Diameter:	10 mm
CT: Leading Cable:	4 m
ETHERNET
Ethernet: Protocol:	Modbus TCP
Power

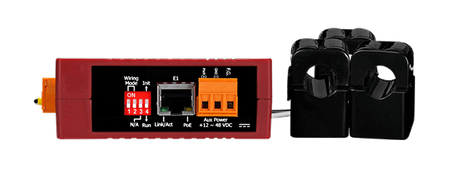

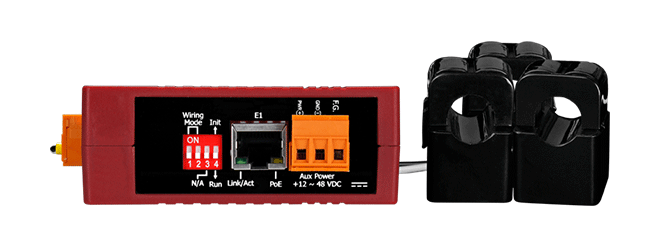

Power: Input Range:	+12 ~ 48 VDC or PoE
Power: Consumption:	2 W
Power: Alarm Output:	Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 100 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-20 ~ +70 °C
Environment: Storage Temperature:	-25 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
