Główne cechy
- Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
- Brak konieczności programowania, strony internetowe dostarczane do edycji logiki sterowania.
- Obsługa maksymalnie "24 modułów ICP DAS Modbus Power Meter + 8 modułów Modbus I/O" (maks. łącznie 16 modułów TCP)
- Interfejsy COM2 i COM3 mogą indywidualnie obsługiwać maks. 16 modułów Modbus RTU (w tym licznik energii i moduł I/O).
- Interfejs LAN może obsługiwać maks. 16 modułów Modbus TCP (w tym licznik energii i moduł I/O).
- Obsługa maks. 4 liczników energii serii ICP DAS PM-4324.
- Wyświetlanie danych energetycznych w czasie rzeczywistym lub historycznych za pomocą przeglądarki. Dostarczanie raportów statystycznych danych energetycznych za pomocą przeglądarki.
- Dostarczanie karty microSD do operacji logowania danych energetycznych. Automatyczne wysyłanie plików logowania danych i odzyskiwanie po odnowieniu połączenia sieciowego.
- Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem energetycznym.
- Funkcja powiadamiania o alarmach za pomocą e-mail lub SMS (do wysyłania wiadomości SMS wymagany jest GTM-203M-3GWA).
- Dostosowanie działania urządzeń w zależności od ich statusu energetycznego za pomocą modułów Modbus I/O.
- Możliwość zaplanowania operacji modułów I/O (urządzeń) za pomocą funkcji harmonogramu.
- Obsługa protokołów Modbus TCP/RTU, FTP i SNMP.
Wprowadzenie

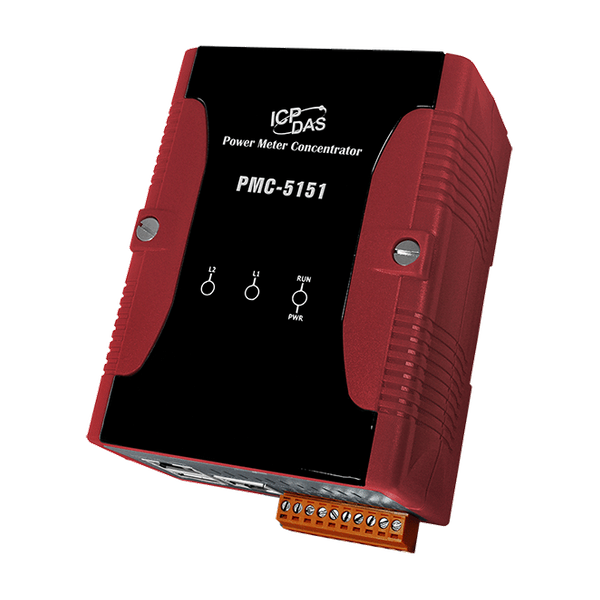

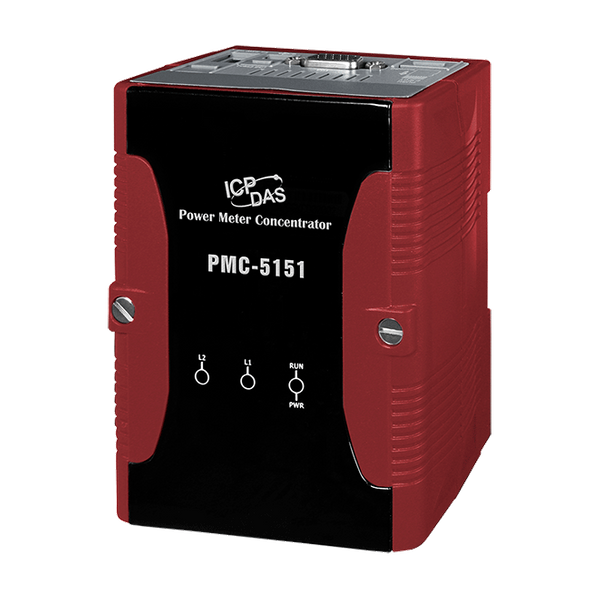

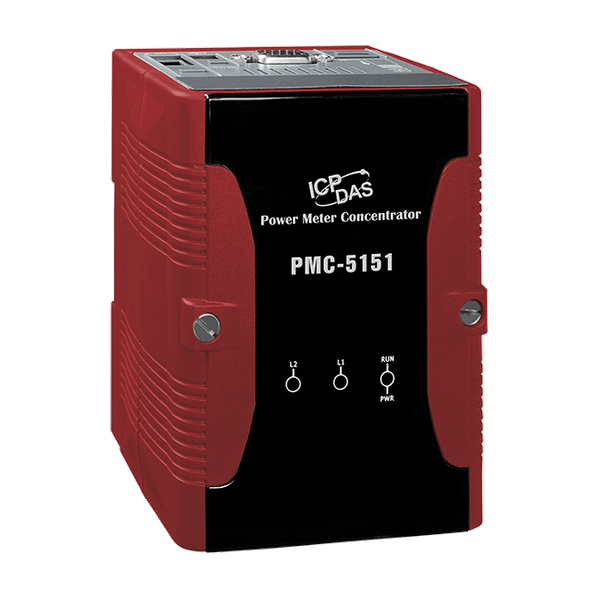

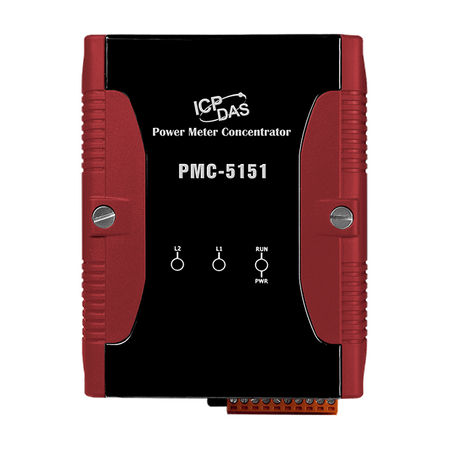

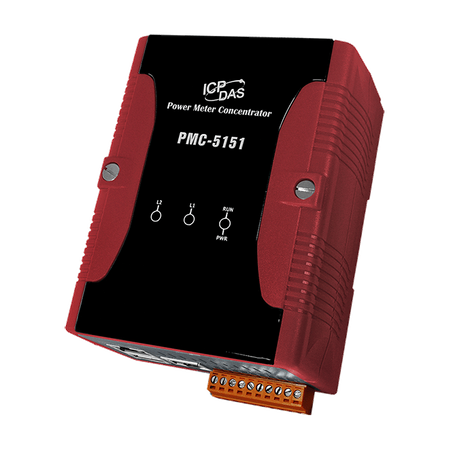

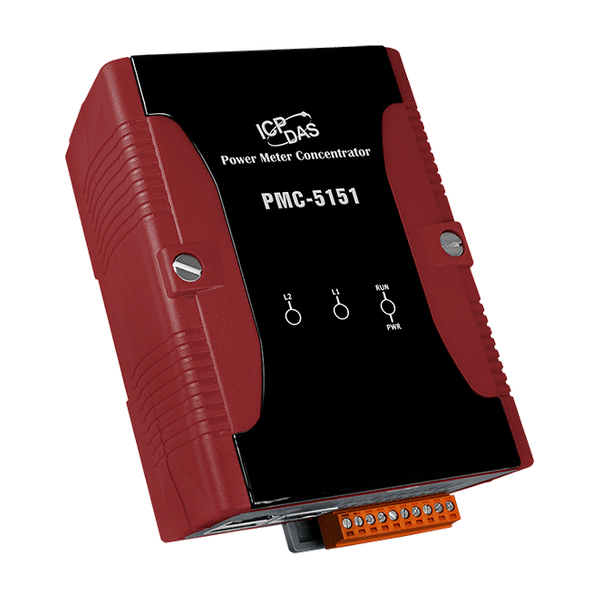

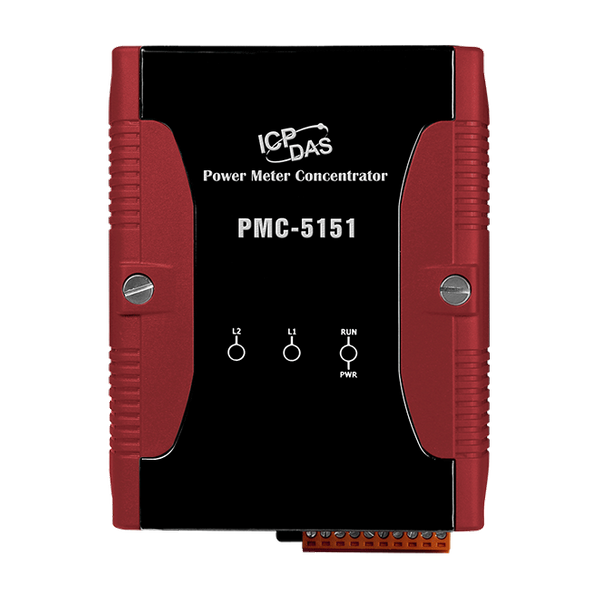

PMC-5151 to inteligentny koncentrator liczników energii oparty na technologii internetowej, opracowany przez firmę ICP DAS. Oferuje interfejs przeglądarki oraz szereg funkcji, takich jak: zbieranie danych energetycznych, logika sterowania, zarządzanie zapotrzebowaniem energetycznym, rejestrator danych oraz funkcje powiadamiania o alarmach. PMC-5151 umożliwia połączenia z inteligentnymi licznikami energii ICP DAS za pomocą interfejsu RS-485 lub Ethernet w celu odczytu danych energetycznych z urządzeń mierzących energię; i następnie rejestrowanie wartości energii w czasie rzeczywistym w pliku rejestratora danych. Posiada również funkcję automatycznego wysyłania plików rejestratora danych; razem z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA umożliwia zbieranie i analizę danych energetycznych. PMC-5151 ma wbudowany serwer WWW, który umożliwia bezpośrednie połączenia przeglądarkowe w celu wyświetlania danych energetycznych oraz konfigurowania parametrów systemu. Ponadto, oferuje funkcję Modbus TCP/RTU Slave, która umożliwia oprogramowanie SCADA lub urządzeniom HMI na połączenie się z PMC-5151 w celu uzyskania danych energetycznych urządzeń w czasie rzeczywistym za pomocą protokołu Modbus TCP/RTU. Oprócz modułów ICP DAS XW-Board i M-7000 I/O, PMC-5151 może również łączyć się ze standardowymi modułami Modbus TCP/RTU Slave. Dzięki współpracy z modułami I/O oraz funkcjami, takimi jak realizacja reguł logiki IF-THEN-ELSE i funkcje powiadamiania o alarmach, w tym e-mail/SMS/SNMP Trap, PMC-5151 oferuje bardziej przemyślane zarządzanie zapotrzebowaniem energetycznym i funkcje powiadamiania o alarmach. Ponadto, jest w stanie wykonywać przerwy w obciążeniu urządzeń w razie potrzeby oraz umożliwia monitorowanie i kontrolę zużycia energii w czasie rzeczywistym.
Zastosowania
Pomiar, monitorowanie i zarządzanie energią.
| Product Range: | PMC Series |
Software | |
| Software: Protocol: | • Modbus TCP/RTU for SCADA software ,
• FTP Client & Server ,
• SNMP & SNMP Trap ,
• DDNS |
| Software: Function: | • Web Interface for Configuration ,
• IF-THEN-ELSE Logic operation (Unlimited rule supported) ,
• Power meters & I/O modules monitoring and control ,
• Data Logger operation ,
• Timer operation (Unlimited set supported) ,
• Schedule operation (Unlimited set supported) ,
• Internal Register operation (48 set supported) ,
• non-SSL & SSL Email sending function ,
• SNTP Time Synchronization |
| Software: Power Management: | • Power Data Display ,
• Historical Power Data Report ,
• Power Demand Management ,
• PUE Setting and Display |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM CPU (520 MHz) |
| CPU Module: Storage Expansion: | microSD socket with 4 GB microSD card (support up to 32 GB microSDHC card) |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power/Running |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | XW-board |
| I/O Expansion: Remote Module Support: | M-7000/DL Series Module ,
Modbus RTU Slave Module ,
Modbus TCP Slave Module |
| I/O Expansion: Power Meter: | PM Series Modbus meter |
ETHERNET | |
| Ethernet: Porty: | RJ-45 x 2, 10/100 Based-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
| Porty COM: Porty: | COM 1: RS-232 (RxD, TxD and GND); non-isolated; ,
COM 2: RS-485 (D+, D-); 2500 VDC; isolated; ,
COM 3: RS-485 (D+, D-); 2500 VDC; isolated; |
Power | |
| Power: Input Range: | 10 ~ 30 VDC |
| Power: Consumption: | 4.8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 91 x 126 x 52 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
