GTP-541M

  • Kontroler wielofunkcyjny 4G z GPS (RoHS) (tylko Azja)
  • GTP-541M
  • GTP-541M
  • GTP-541M
  • GTP-541M
  • GTP-541M
Producent: ICP DAS
Kod produktu: GTP-541M
Gwarancja: Gwarancja 24 miesiące

Główne cechy

  • Obsługa LTE-FDD Band B1/B3/B8
  • Obsługa LTE-TDD Band B38/B39/B40/B41
  • Obsługa WCDMA/HSPA+ Dual-band 900/2100 MHz
  • Obsługa GSM/GPRS Dual-band 900/1800 MHz
  • 1 x RS-485 i 1 x RS-232 dla ogólnego portu COM
  • Ochrona przed odwróceniem polaryzacji zasilania
  • Zasilanie +10 VDC ~ +30 VDC
  • Funkcja alarmu SMS/głosu wyzwalana przez I/O
  • Funkcja alarmu SMS/głosu wyzwalana przez Modbus
  • Funkcja RTU 4G z GPS
  • Funkcja bramy 4G/szeregowej

Wprowadzenie

GTP-541M to przemysłowe inteligentne urządzenie zdalnego terminala 4G, które jest wstecznie kompatybilne z pasmem częstotliwości 2G/3G i może być używane z różnymi interfejsami programowymi, aby sprostać potrzebom użytkowników. Zdalne urządzenie terminalowe 4G przesyła sygnały I/O do zdalnej platformy zarządzania poprzez LTE/WCDMA/GPRS. ICP zapewnia również wsparcie programowe, ułatwiając klientom szybkie ustanowienie programów monitorujących. Te oprogramowania obejmują VxServer. Wirtualne oprogramowanie COM, takie jak VxComm. Ponadto użytkownicy mogą przełączać różne funkcje GTP-541M, takie jak ModBusSMS, DIOSMS i RMV, poprzez wymianę oprogramowania na karcie SD, aby sprostać różnym wymaganiom aplikacji. Potężne funkcje GTP-541M zmniejszają koszty i czas rozwoju użytkowników, co czyni go idealnym dla aplikacji IoT.

Zastosowania

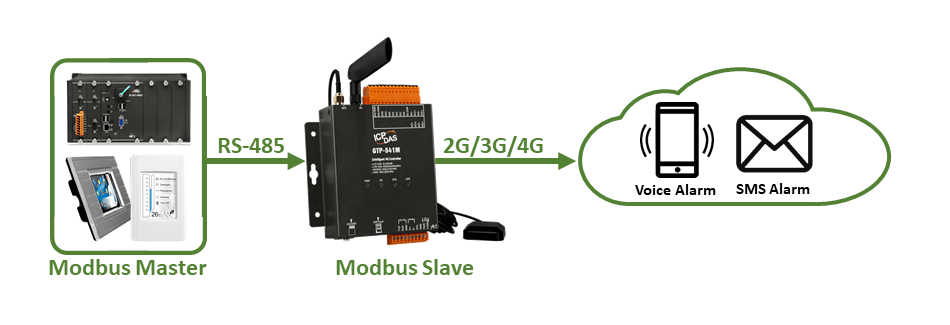

  • Obsługa komunikacji Modbus slave do wyzwalania alarmu SMS, głosowego lub wbudowanego DO.
  • 127 grup alarmów można dostosować, każda grupa może być ustawiona na dwa rodzaje treści SMS i głosowych.
  • 16 grup książek telefonicznych można dostosować, każda grupa może ustawić 16 numerów telefonów.
  • Każda grupa alarmów może wskazać więcej niż jedną książkę telefoniczną.
  • Treść SMS do 70 znaków Unicode.
  • Treść SMS i numer telefonu mogą być dynamicznie określone za pomocą poleceń Modbus RTU.

GTP-541M_SMSMB
  • 9 warunków wyzwalania przez wbudowane AI/DI do wyzwalania alarmu SMS lub głosowego.
  • Każdy warunek można ustawić na 10 numerów telefonów.
  • Warunki wyzwalania przez wbudowane AI mogą być ustawione na wykrywanie zakresu
  • Warunki wyzwalania przez wbudowane DI mogą być ustawione jako Normal Close, Normal Open lub Counter.
  • Regularne raportowanie wartości DI, AI i Counter.
  • Treść SMS do 70 znaków Unicode lub 160 znaków ASCII
  • Wysyłanie SMS poprzez telefon komórkowy do zapytania o status I/O lub ustawiania DO

GTP-541M_SMSDIO
  • Obsługa komunikacji ASCII do wyzwalania alarmu SMS lub głosowego.
  • 127 grup alarmów można dostosować, każda grupa może być ustawiona na dwa rodzaje treści SMS i głosowych.
  • 16 grup książek telefonicznych można dostosować, każda grupa może ustawić 16 numerów telefonów.
  • Każdy alarm może wskazać więcej niż jedną książkę telefoniczną.
  • Treść SMS do 70 znaków Unicode lub 140 znaków ASCII.
  • Treść SMS i numer telefonu mogą być dynamicznie określone za pomocą poleceń ASCII

GTP-541M_SMSTXT
  • Obsługa komunikacji Modbus slave, do 3 urządzeń Modbus można podłączyć.
  • Do 32x DI, 32x DO, 16x AI i 16x AO statusów można zapytać dla każdego urządzenia Modbus.
  • Regularne raportowanie statusów I/O urządzeń Modbus, statusów I/O GTP-541M oraz danych GPS do oprogramowania M2M RTU Center na PC.
  1. Tryb RTU
    - Regularne raportowanie statusów I/O urządzeń Modbus, statusów I/O GTP-541M oraz danych GPS do oprogramowania M2M RTU Center na PC.
    - Dane odbierane przez M2M RTU Center mogą być zapisywane do bazy danych MS SQL, MySQL lub MariaDB.
    - Aplikacja na PC może ustawić wbudowane DO poprzez M2M RTU Center.
  2. Tryb E-Mail, FTP
    - Regularne logowanie statusów I/O urządzeń Modbus, statusów wbudowanych I/O oraz danych GPS
    - Pliki logów są przesyłane jako załączniki e-mail lub przez FTP

GTP-541M_RTU-1 GTP-541M_RTU-2 GTP-541M_RTU-3
  • RMV Firmware
  1. Mapowanie RS-232/485 GTP-541M na wirtualny port COM na PC
  2. Transparentna transmisja między fizycznym portem COM (GTP-541M) a wirtualnym portem COM (PC).
  3. PC musi zapewniać stały adres IP.
  4. PC musi zainstalować oprogramowanie VxServer i VxComm.
  5. Oprogramowanie VxServer i VxComm obsługuje systemy operacyjne Windows XP/7/10, 32-bitowe, 64-bitowe.

GTP-541M_RMV
  • VSPE Firmware
  1. Mapowanie RS-232/485 GTP-541M na wirtualny port COM na PC
  2. Transparentna transmisja między fizycznym portem COM (GTP-541M) a wirtualnym portem COM (PC).
  3. PC musi zapewniać stały adres IP.
  4. Obsługa systemów operacyjnych Windows i Linux.
  5. Obsługa połączenia pary dwóch GTP-541M.

GTP-541M_VSPE
GTP-541M_VSPE-2
pixel
Parametry techniczne:
Product Range:
Remote Terminal Unit
Software
Software: Service:
Virtual COM, RTU, SMS Alarm
Moduł CPU
CPU Module: CPU:
ARM Cortex™ A5 processor
CPU Module: Storage Expansion:
SD Card (Max. 32GB SDHC)
CPU Module: Real Time Clock:
Provide seconds, minutes, hours, day of week/month, month and year
CPU Module: Watchdog Timer:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x PWR
,
1 x 4G
,
1 x STA
,
1 x GPS
System 2G
System 2G: Szybkość transmisji danych:
GPRS
,
Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 85.6kbps
System 2G: Pasmo częstotliwości:
900/1800 MHz
2G System: Coding Schemes:
CS 1, CS 2, CS 3, CS 4
2G System: CSD:
GSM
,
Downlink transfer: Max. 14.4 kbps; Uplink transfer: Max. 14.4 kbps
2G System: GPRS Multi-slot:
GPRS class 12; GPRS station class B
2G System: Power Class:
Class 4 (2 W @ 900 MHz)
,
Class 1 (1 W @ 1800 MHz)
2G System: SMS Format:
Sending: UCS2/7bits
,
Receiving: UCS2/7bits
3G System
3G System: Data Transmission Rate:
DC-HSPA+
,
Downlink transfer: Max. 42 Mbps; Uplink transfer: Max. 5.76 Mbps
,
TD-SCDMA Download: Max. 4.2 Mbps; Upload: Max 2.2Mbps
,
CDMA2000 EVDO Download: Max. 14.7 Mbps; Upload: Max 5.4Mbps
3G System: Frequency Band:
WCDMA 900/2100 MHz
3G System: Power Class:
Class 3(250mW @ WCDMA)
system 4G
System 4G: Szybkość transmisji danych:
LTE(Cat.3)
,
Downlink transfer: Max. 100 Mbps; Uplink transfer: Max. 50Mbps
4G System: Pasmo częstotliwości:
FDD LTE : B1/B3/B8
,
TDD LTE : B38/B39/B40/B41
GPS/GNSS
GPS/GNSS: Protocol:
NMEA 0183
GPS/GNSS: Support Channels:
32
Wejście analogowe
Wejście analogowe: Kanały:
4
Wejście analogowe: Typ:
Voltage
Wejście analogowe: Zakres:
+10V ~ -10V
Wejście analogowe: Rozdzielczość:
16-bit
Wejście cyfrowe
Wejście cyfrowe: Kanały:
5
Wejście cyfrowe: Typ:
Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):
Sink/Source, Isolated channel with common power or ground
Wejście cyfrowe: ON Poziom napięcia:
+5V ~ +24V
Wejście cyfrowe: OFF Poziom napięcia:
+1V Max
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
2
Wyjście cyfrowe: Napięcie obciążenia:
+24 VDC Max
Wyjście cyfrowe: Prąd obciążenia:
100mA Max
Porty COM
Porty COM: Porty:
1 x RS-232/485, Non-isolated
Porty COM: Szybkość transmisji:
9600、19200、38400、57600 and 115200 bps
Power
Power: Consumption:
4.8W ( 200 mA @ 24 VDC)
Mechaniczny
Mechanical: Casing:
Metal
Mechanical: Dimensions (mm):
113 x 125 x 34 (W x L x H)
Mechanical: Installation:
DIN-Rail/ Screw
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +80 °C
Environment: Humidity:
5 ~ 95% RH, Non-condensing
Status:
Available
