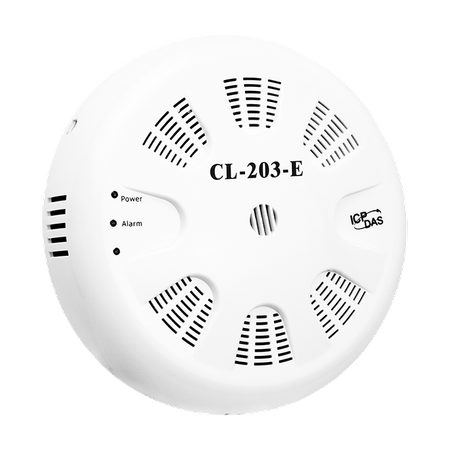

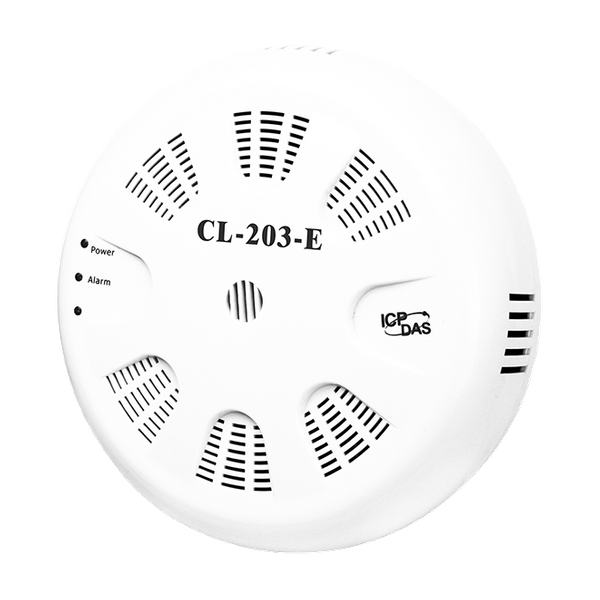

Name: CL-203-E
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Zdolność do rejestrowania pomiarów CO, CO2, temperatury, wilgotności i punktu rosy
Beznadziejnikowy czujnik podczerwieni (NDIR) CO2
Do 450 000 rekordów z datami i godzinami
Obsługuje protokoły DCON, Modbus RTU/TCP oraz MQTT
Zawiera interfejsy komunikacyjne RS-485/Ethernet
Wyjście przekaźnikowe do sterowania alarmami lub urządzeniami IAQ

Wprowadzenie

Seria rejestratorów danych CL-200 może być używana do rejestrowania informacji o CO, CO2, HCHO, TVOC, NH3, H2S, temperaturze, wilgotności i punkcie rosy, włącznie z oznaczeniami daty i czasu. Urządzenia są zdolne do przechowywania do 450 000 rekordów do pobrania.

Dane w czasie rzeczywistym mogą być dostępne z rejestratora danych CL-200 z dowolnego miejsca i o dowolnej porze za pomocą darmowego oprogramowania dla systemu Windows, aplikacji iOS lub Android, pod warunkiem, że są one podłączone do tej samej sieci lokalnej co rejestrator danych.

Urządzenia obsługują popularne protokoły przemysłowe, takie jak DCON, Modbus RTU i Modbus TCP, a także komunikacyjny protokół do łączności maszyn-ze-maszynami (M2M)/IoT (Internet Rzeczy) – MQTT. Rejestrator danych CL-200 może być podłączony za pośrednictwem powszechnie używanych interfejsów komunikacyjnych, w tym RS-485, Ethernet i PoE, co oznacza, że urządzenie można łatwo zintegrować z istniejącymi systemami HMI lub SCADA, zapewniając bezproblemową konserwację w rozproszonych systemach sterowania.

Obsługa protokołu MQTT dla aplikacji IoT

Wieloplatformowe oprogramowanie do zdalnego dostępu

Dane w czasie rzeczywistym z rejestratora danych CL-200 mogą być dostępne z dowolnego miejsca i o dowolnej porze za pomocą narzędzia iAir Utility, aplikacji iOS lub Android, lub poprzez zwykłą przeglądarkę internetową, pod warunkiem, że są one podłączone do tej samej sieci lokalnej co rejestrator danych.

Proste i potężne narzędzie

Narzędzie iAir Utility może być używane do konfigurowania modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów CL-200-E, tak aby można było przeglądać i zarządzać stanem grup dystrybucji. Narzędzie umożliwia również pobieranie i eksportowanie danych logów do pliku .CSV, który można następnie zaimportować do każdego standardowego oprogramowania przemysłowego lub arkusza kalkulacyjnego do analizy.

Zastosowania

Transport żywności lub farmaceutyków
Przemysł spożywczy (HACCP)
Stacje krwiodawstwa i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynem
Muzea, archiwa i galerie

Rozwiązanie do automatycznego monitorowania jakości powietrza w parkingach wewnętrznych lub podziemnych

System automatyzacji jakości powietrza dla parkingów wewnętrznych lub podziemnych może używać modułów z serii CL-200 do monitorowania informacji o zdrowiu i bezpieczeństwie, takich jak CO, CO2, temperatura, wilgotność, punkt rosy i inne...

Automatyczne rozwiązanie dla detektora HCHO (formaldehydu)

Detektor HCHO/VOC oferuje natychmiastowe ostrzeżenia o toksycznym formaldehydzie, który można znaleźć w fabrykach sklejki, fabrykach mebli i nowych wnętrzach domów po remoncie.

Parametry techniczne:

Product Range:	Industrial Sensor
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH, Non-condensing
Humidity Measurement: Resolution:	0.1% RH, Non-condensing
Humidity Measurement: Accuracy:	±5% RH, Non-condensing
CO Measurement
CO Measurement: Range:	0 to 1000 ppm (Electrochemical)
CO Measurement: Resolution:	1 ppm
CO Measurement: Accuracy:	±5% of measured value
CO Measurement: Response Time:	30 seconds
CO Measurement: Warm-up Time:	5 minutes
CO2 Measurement
CO2 Measurement: Range:	0 to 9999 ppm (NDIR)
CO2 Measurement: Resolution:	1 ppm
CO2 Measurement: Accuracy:	±40 ppm ±3% of measured value
CO2 Measurement: Response Time:	120 seconds
CO2 Measurement: Warm-up Time:	5 minutes
System
System: Alarm:	CO/CO2/RH/Temperature
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records

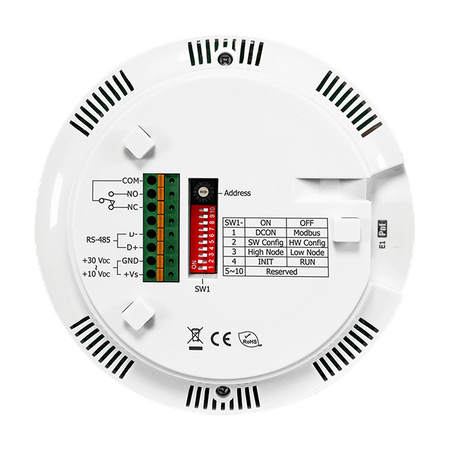

Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	1 x Form A, SPST , 30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet
COM Ports: Protocol:	DCON and Modbus/RTU (RS-485) , Modbus TCP and MQTT (Ethernet)
Power
Power: Consumption:	Non-PoE: 1.6 W (Max.) , PoE: 1.7 W (Max.)
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	Ø 150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling Mounting/Wall Mounting
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ 50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
