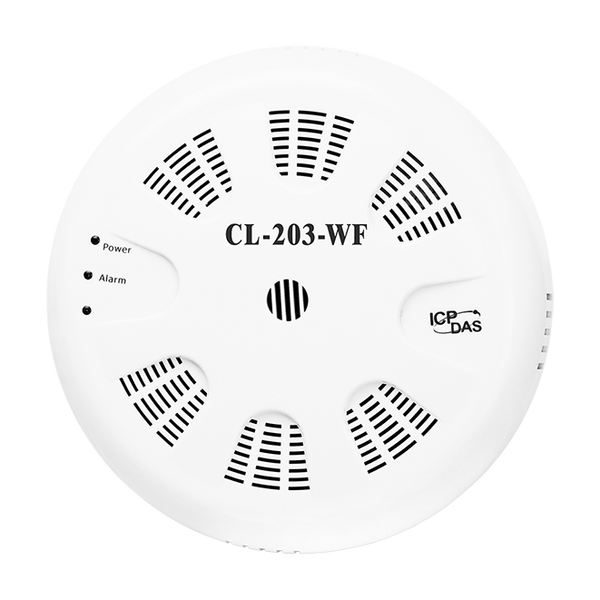

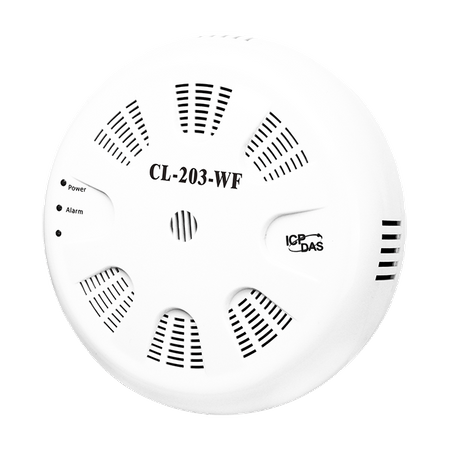

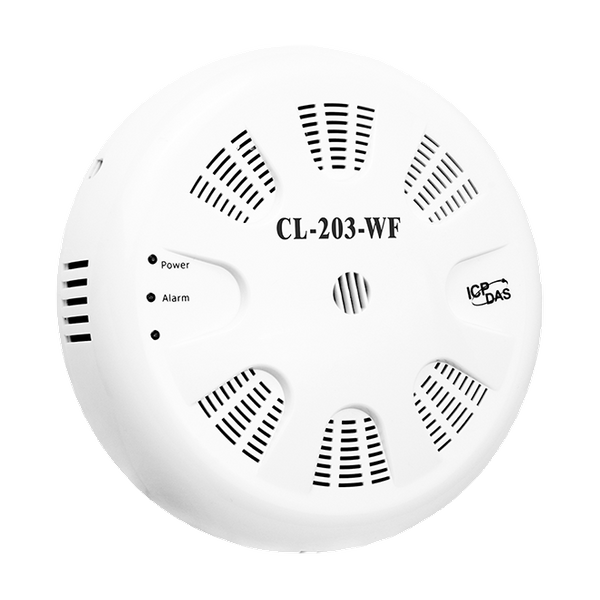

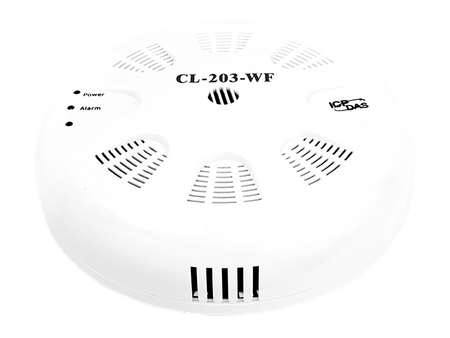

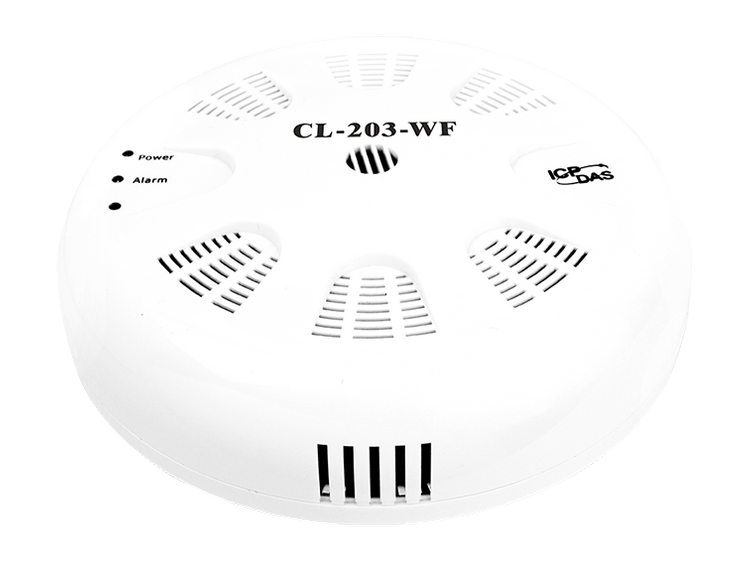

Name: CL-203-WF
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Możliwość rejestrowania pomiarów CO, CO2, temperatury, wilgotności i punktu rosy
Nieoptyczny sensor podczerwieni (NDIR) CO2
Do 450 000 rekordów z datą i godziną
Proste i potężne oprogramowanie narzędziowe, aplikacja iOS i aplikacja Android w zestawie
Obsługuje protokoły DCON oraz Modbus RTU/TCP
Obsługuje protokół MQTT dla interfejsu Ethernet
W zestawie interfejsy komunikacyjne RS-485/Ethernet/Wi-Fi
Wyjście przekaźnikowe do alarmu lub kontroli urządzeń IAQ
Zgodność ze standardami IEEE802.11b/g/n
Redundantne wejścia zasilania: PoE (IEEE 802.3af, Klasa 1) i zasilanie DC
Obsługa trybów infrastruktury i Limit-AP dla sieci bezprzewodowych
Montaż sufitowy lub naścienny

Wprowadzenie

CL-200-WF to moduł monitorujący IAQ (jakość powietrza wewnętrznego) wyposażony w interfejsy Wi-Fi, Ethernet i RS-485. Umożliwia połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieciowej 802.11, moduły te zapewniają łatwą integrację łączności bezprzewodowej w systemach monitoringu i kontroli. Urządzenia z serii CL-200-WF mogą rejestrować informacje o stężeniach CO, CO2, HCHO, H2S, NH3, TVOC, temperaturze, wilgotności i punkcie rosy wraz z datą i czasem, a także przechowywać do 450 000 rekordów do pobrania. Dane w czasie rzeczywistym można uzyskać z rejestratora CL-200-WF z dowolnego miejsca i o dowolnej porze, używając darmowego oprogramowania Windows, aplikacji iOS lub aplikacji Android, pod warunkiem, że są podłączone do tej samej sieci lokalnej co rejestrator.

Obsługiwane są popularne przemysłowe protokoły, takie jak DCON, Modbus RTU i Modbus TCP. W przypadku interfejsu Ethernet obsługiwany jest również wschodzący protokół łączności M2M/IoT (Internet rzeczy) - MQTT. Rejestrator danych CL-200-WF można podłączyć za pomocą powszechnie stosowanych interfejsów komunikacyjnych, w tym RS-485, Ethernet, PoE i Wi-Fi, co oznacza, że urządzenie można łatwo zintegrować z istniejącymi systemami HMI lub SCADA i jest łatwo utrzymywane w systemie sterowania rozproszonego.

Obsługuje protokół MQTT w aplikacjach IoT (tylko interfejs Ethernet)

Protokół MQTT został zaprojektowany do efektywnej wymiany danych w czasie rzeczywistym między sensorem a urządzeniem mobilnym. Działa poprzez TCP/IP i jest dziś najczęściej stosowany w aplikacjach "machine-to-machine" (M2M) i "Internet rzeczy".

Uzyskaj dane w czasie rzeczywistym z dowolnego miejsca i o dowolnej porze

Dane w czasie rzeczywistym z rejestratora danych CL-200-WF można uzyskać z dowolnego miejsca i o dowolnej porze, używając narzędzia iAir Utility, aplikacji iOS lub Android, lub przez standardową przeglądarkę internetową, pod warunkiem, że są podłączone do tej samej sieci lokalnej, co rejestrator danych.

Proste i potężne narzędzie

Narzędzie iAir Utility można używać do konfigurowania modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów CL-200-WF, aby można było przeglądać i zarządzać statusami grup dystrybucyjnych. Narzędzie umożliwia również pobieranie i eksportowanie danych logów do pliku .CSV, który można następnie zaimportować do dowolnego standardowego oprogramowania przemysłowego lub arkusza kalkulacyjnego w celu analizy.

Dane w czasie rzeczywistym z serii CL-200-WF można uzyskać z dowolnego miejsca i o dowolnej porze, używając narzędzia WF-IIOT-Utility i aplikacji iOS.

Zastosowania

Transport żywności lub farmaceutyków
Przemysł spożywczy (HACCP)
Stacje krwi i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynem
Muzea, archiwa i galerie

Automatyczne rozwiązanie detektora HCHO (Formaldehyd)/VOC

Detektor HCHO/VOC zapewnia natychmiastowe ostrzeżenie przed toksycznym formaldehydem, który często można znaleźć w fabryce sklejki, fabryce mebli i nowym wnętrzu remontowanego domu.

Automatyczne monitorowanie parkingów wewnętrznych lub podziemnych

System automatyzacji jakości powietrza dla parkingów wewnętrznych lub podziemnych może wykorzystywać moduły z serii CL-200-WF do monitorowania informacji dotyczących zdrowia i bezpieczeństwa, takich jak CO, CO2, temperatura, wilgotność i punkt rosy oraz inne.

Parametry techniczne:

Product Range:	Industrial Sensor
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (2.3 seconds), Communication (Programmable)
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH, Non-condensing
Humidity Measurement: Resolution:	0.1% RH, Non-condensing
Humidity Measurement: Accuracy:	±5% RH, Non-condensing
CO Measurement
CO Measurement: Range:	0 to 1000 ppm (Electrochemical)
CO Measurement: Resolution:	1 ppm
CO Measurement: Accuracy:	±5% of measured value
CO Measurement: Response Time:	30 seconds
CO Measurement: Warm-up Time:	5 minutes
CO2 Measurement
CO2 Measurement: Range:	0 to 9999 ppm (NDIR)
CO2 Measurement: Resolution:	1 ppm
CO2 Measurement: Accuracy:	±40 ppm ±3% of measured value
CO2 Measurement: Response Time:	120 seconds
CO2 Measurement: Warm-up Time:	5 minutes
System
System: Security:	IP filter (whitelist) and Password (web)
System: Alarm:	CO/CO2/RH/Temperature
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wi-Fi
Wi-Fi: Transmission Distance (LoS):	50 meters (LOS)
Wi-Fi: Standard Supported:	IEEE 802.11 b/g/n
Wi-Fi: RX Sensitivity:	-95.7 dBm @ 1 DSSS, -74.0 dBm @ 54 OFDM
Wi-Fi: Output Power:	18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM
Wi-Fi: Mode:	Infrastructure & Limited AP
Wi-Fi: Encryption:	WEP, WPA and WPA2
Wi-Fi: Antenna:	1 dBi (PCB Antenna)
Wyjście przekaźnikowe

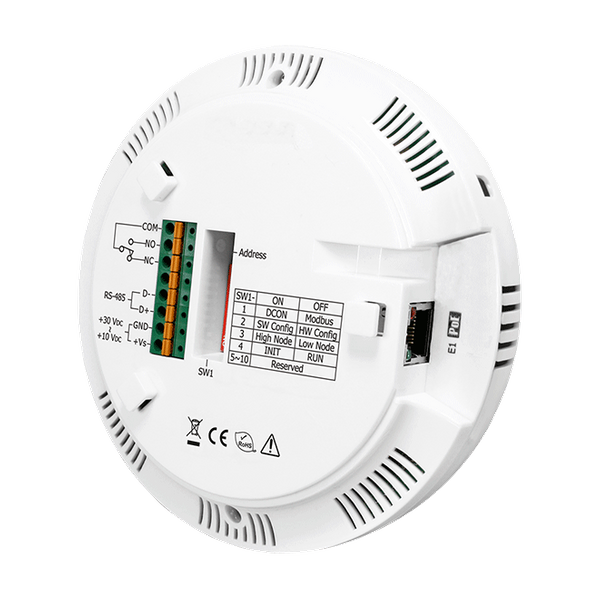

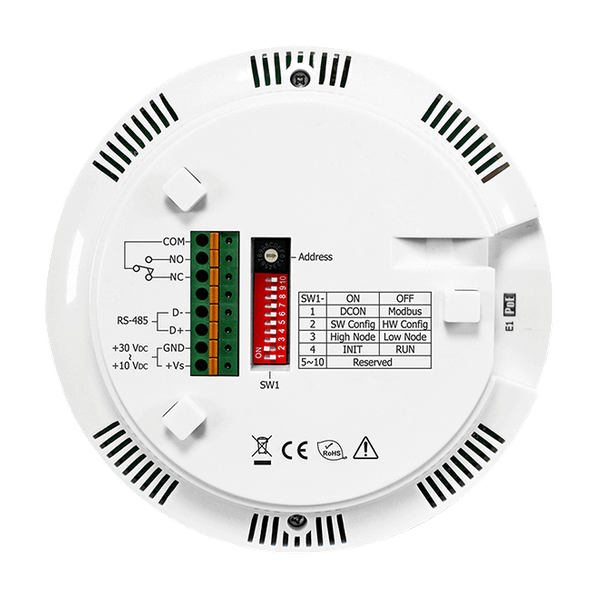

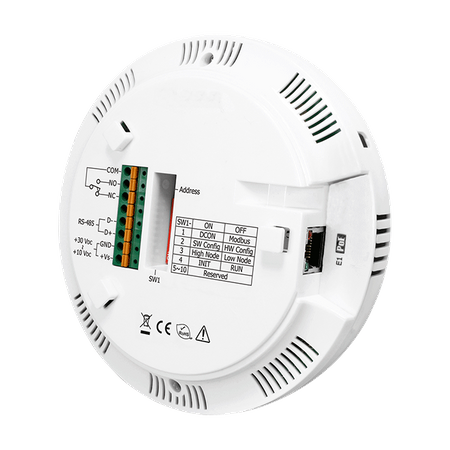

Wyjście przekaźnikowe: Kanały:	1 x Form A, SPST 30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON and Modbus/RTU (RS-485) , Modbus TCP (Ethernet, Wi-Fi) , MQTT (Ethernet)
Power
Power: Consumption:	Non-PoE: 1.7 W (Max.) , PoE: 1.8 W (Max.)
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	Ø 150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling Mounting/Wall Mounting
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ 50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
