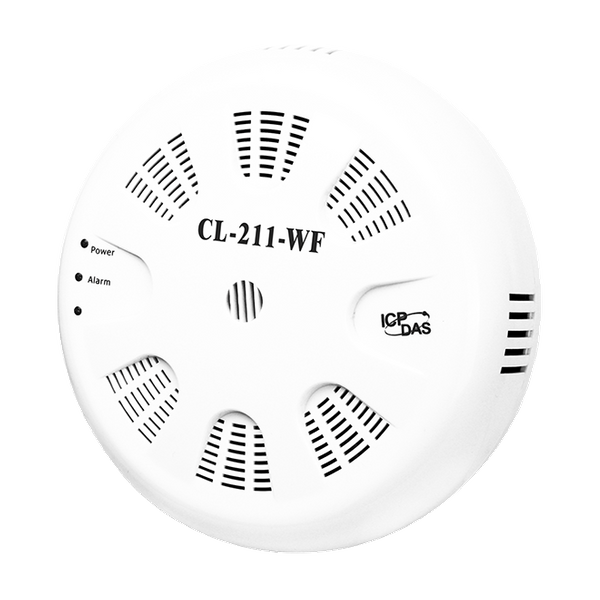

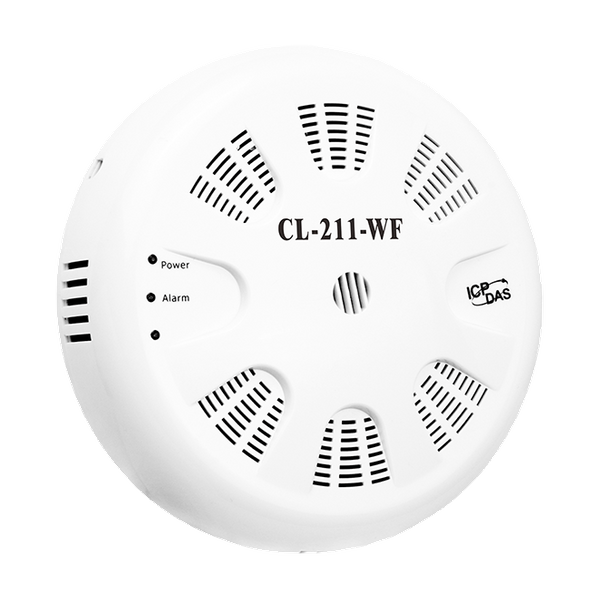

Name: CL-211-WF
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Możliwość rejestrowania pomiarów PM2.5, CO, temperatury, wilgotności i punktu rosy
Do 450,000 rekordów z datami i godzinami
Proste i potężne oprogramowanie użytkowe, aplikacje iOS i Android w zestawie
Obsługuje protokoły DCON i Modbus RTU/TCP
Obsługuje protokół MQTT dla interfejsu Ethernet
Zawiera interfejsy komunikacyjne RS-485/Ethernet/Wi-Fi
Wyjście przekaźnikowe do alarmu lub sterowania urządzeniami IAQ
Zgodność ze standardami IEEE802.11b/g/n
Podwójne zasilanie: PoE (IEEE 802.3af, Klasa 1) i wejście DC
Obsługuje tryby Infrastruktury i Limit-AP dla sieci bezprzewodowych
Montaż sufitowy lub ścienny

Wprowadzenie

Moduł CL-200-WF to moduł monitorowania jakości powietrza wewnątrz budynków (IAQ), który obejmuje interfejsy Wi-Fi, Ethernet i RS-485. Zapewnia połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieciowej 802.11, moduły te oferują łatwy sposób na włączenie łączności bezprzewodowej do systemów monitorowania i kontroli. Seria rejestratorów danych CL-200-WF może być używana do rejestrowania PM2.5, CO, CO2, temperatury. Dane w czasie rzeczywistym mogą być uzyskiwane z rejestratora danych CL-200-WF z dowolnego miejsca i w dowolnym czasie za pomocą darmowego oprogramowania Windows, aplikacji iOS lub aplikacji Android, pod warunkiem że są połączone z tą samą lokalną siecią co rejestrator danych.

Obsługiwane są popularne protokoły przemysłowe, takie jak DCON, Modbus RTU i Modbus TCP. W przypadku interfejsu Ethernet obsługuje również rozwijający się protokół łączności maszyna-do-maszyny (M2M)/IoT (Internet Rzeczy) – MQTT. Rejestrator danych CL-200-WF można podłączyć za pomocą szeroko stosowanych interfejsów komunikacyjnych, w tym RS-485, Ethernet, PoE i Wi-Fi, co oznacza, że urządzenie można łatwo zintegrować z istniejącymi systemami HMI lub SCADA i łatwo utrzymać w rozproszonym systemie sterowania.

Obsługuje protokół MQTT dla aplikacji IoT (tylko Ethernet)

Protokół MQTT został zaprojektowany do wydajnej wymiany danych w czasie rzeczywistym między czujnikiem a urządzeniem mobilnym. Operuje poprzez TCP/IP i jest współcześnie najbardziej rozpowszechniony w aplikacjach typu "maszyna-do-maszyny" (M2M) oraz "Internet Rzeczy" (IoT).

Uzyskaj dane w czasie rzeczywistym z dowolnego miejsca i o każdej porze

Dane w czasie rzeczywistym z rejestratora danych CL-200-WF można uzyskać z dowolnego miejsca i o każdej porze za pomocą narzędzia iAir Utility, aplikacji iOS lub Android, lub za pomocą standardowej przeglądarki internetowej, pod warunkiem że są połączone z tą samą lokalną siecią co rejestrator danych.

Proste i potężne narzędzie iAir Utility

Narzędzie iAir Utility można używać do konfigurowania modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów CL-200-WF tak, aby status grup dystrybucyjnych był widoczny i zarządzany. Narzędzie to pozwala również na pobieranie danych dziennika i eksportowanie ich do pliku CSV, który można następnie zaimportować do jakiegokolwiek standardowego oprogramowania przemysłowego lub arkusza kalkulacyjnego do analizy.

Dane w czasie rzeczywistym z serii CL-200-WF można uzyskać z dowolnego miejsca i o każdej porze za pomocą narzędzia WF-IIOT-Utility oraz aplikacji iOS.

Zastosowania

Transport żywności lub produktów farmaceutycznych
Przemysł spożywczy i napojów (HACCP)
Stacje krwiodawstwa i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynem
Muzea, archiwa i galerie

Rozwiązanie do automatycznego monitorowania parkingu podziemnego lub wewnętrznego

System automatyzacji jakości powietrza dla parkingu podziemnego lub wewnętrznego może używać modułów serii CL-200-WF do monitorowania informacji dotyczących zdrowia i bezpieczeństwa, takich jak CO, CO2, temperatura, wilgotność i punkt rosy, oraz więcej...

Parametry techniczne:

Product Range:	Industrial Sensor
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (2.3 seconds), Communication (Programmable)
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH, Non-condensing
Humidity Measurement: Resolution:	0.1% RH, Non-condensing
Humidity Measurement: Accuracy:	±5% RH, Non-condensing
Dew Point
Dew Point: Range:	Calculated using temperature and relative humidity
Dew Point: Resolution:	0.1°C
CO Measurement
CO Measurement: Range:	0 to 1000 ppm , (Electrochemical)
CO Measurement: Resolution:	1 ppm
CO Measurement: Accuracy:	±5% of measured value
CO Measurement: Response Time:	30 seconds
CO Measurement: Warm-up Time:	5 minutes
PM2.5 Measurement
PM2.5 Measurement: Range:	0 ~ 400 μg/m3
PM2.5 Measurement: Resolution:	1μg/m3
PM2.5 Measurement: Response Time:	<= 1 min.
System
System: Security:	IP filter (whitelist) and Password (web)
System: Alarm:	CO
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wi-Fi
Wi-Fi: Transmission Distance (LoS):	50 meters (LOS)
Wi-Fi: Standard Supported:	IEEE 802.11 b/g/n
Wi-Fi: RX Sensitivity:	-95.7 dBm @ 1 DSSS, -74.0 dBm @ 54 OFDM
Wi-Fi: Output Power:	18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM
Wi-Fi: Mode:	Infrastructure & Limited AP
Wi-Fi: Encryption:	WEP, WPA and WPA2
Wi-Fi: Antenna:	1 dBi (PCB Antenna)
Wyjście przekaźnikowe

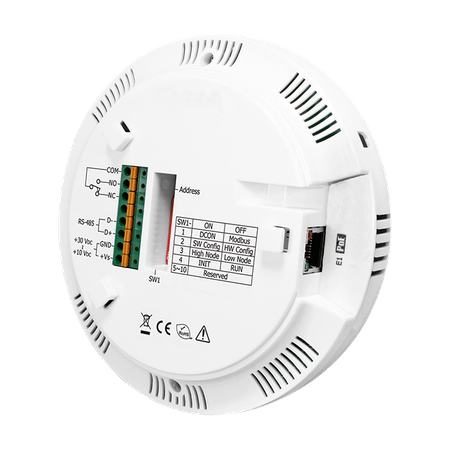

Wyjście przekaźnikowe: Kanały:	1 x Form A, SPST 30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON and Modbus/RTU (RS-485) , Modbus TCP (Ethernet, Wi-Fi) , MQTT (Ethernet)
Power
Power: Consumption:	Non-PoE: 2.8 W (Max.) , PoE: 2.9 W (Max.)
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	Ø 150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling Mounting/Wall Mounting
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ 50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
