Główne cechy
- Częstotliwość pracy ISM 2.4 GHz
- W pełni zgodny ze specyfikacjami 2.4 G/ZigBee
- Bezprzewodowy zasięg transmisji do 700 m

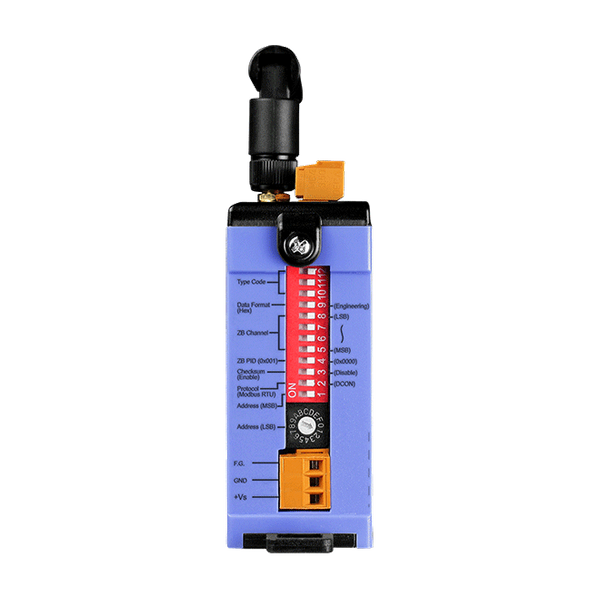

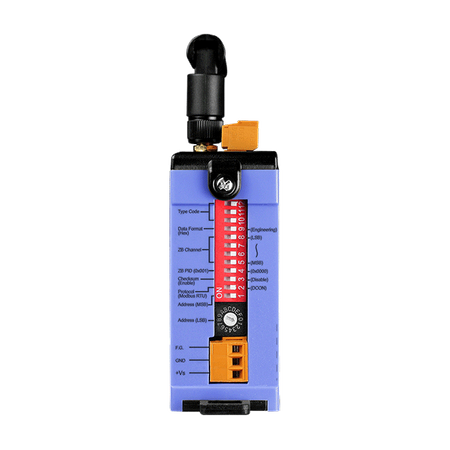

- Zewnętrzne przełączniki DIP i obrotowe do łatwej konfiguracji
- Oprogramowanie konfiguracyjne GUI (wersja Windows)

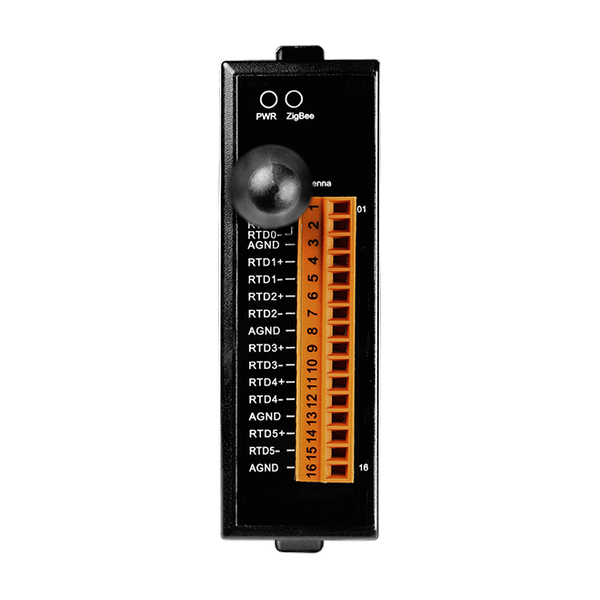

- Wejście RTD 3-przewodowe z eliminacją rezystancji przewodu
- Indywidualna konfiguracja kanałów
- Wykrywanie otwartego przewodu
- Ochrona przed przepięciami
- Montaż na szynie DIN
Wprowadzenie

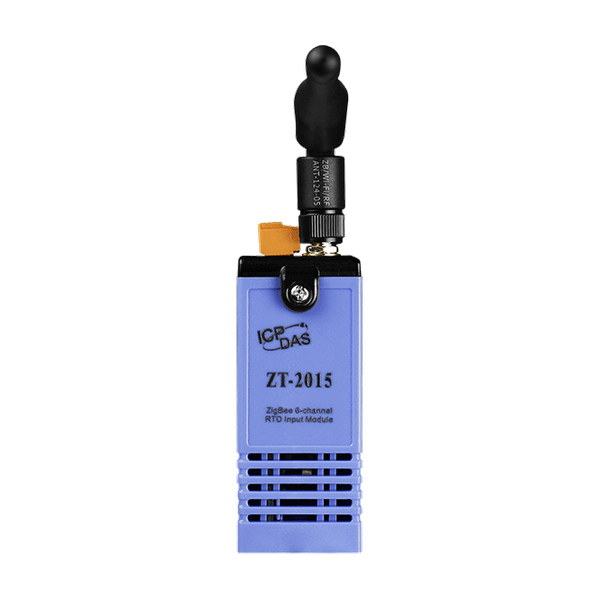

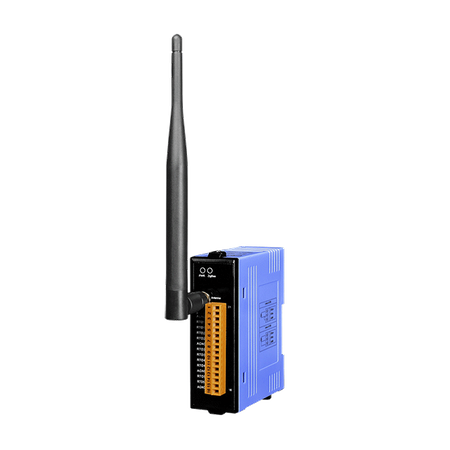

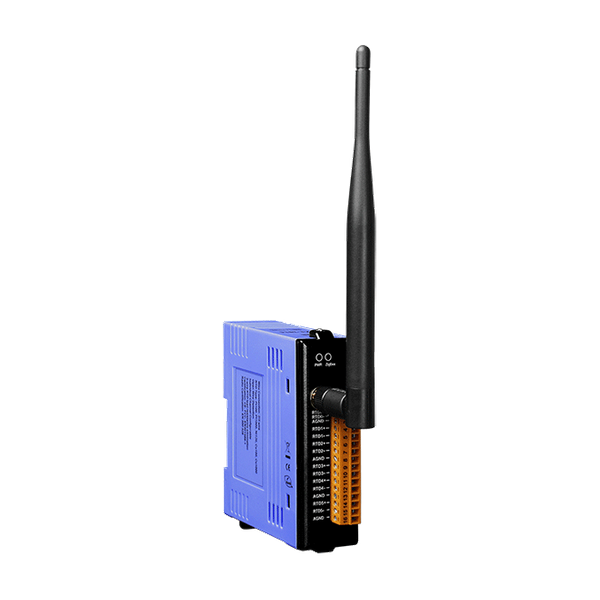

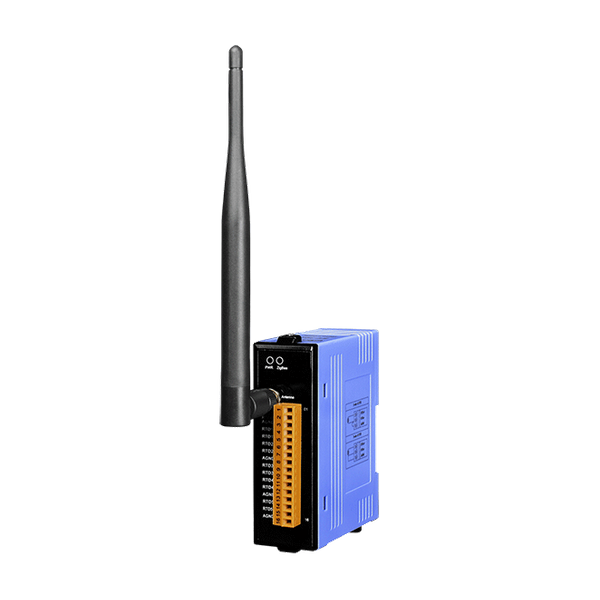

ZT-2015 oferuje 6 bezprzewodowych kanałów wejściowych, z których każdy może być podłączony do różnych rodzajów czujników RTD. Posiada automatyczną kompensację dla 3-przewodowego RTD z możliwością pomiaru na długich dystansach, co pozwala na dokładny pomiar niezależnie od długości przewodów. Dodatkowo ZT-2015 jest w pełni zgodny z RoHS i posiada ochronę ESD 4 kV oraz izolację wewnątrz modułu 3000 VDC. Użytkownicy mogą łatwo skonfigurować adres modułu, protokół, sumę kontrolną, ZB-PID, kanał ZB i ustawienia kodów typów, używając kombinacji przełączników obrotowych i DIP.
Zastosowania
Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka, Urządzenia testujące.
Parametry techniczne:
| Product Range: | ZigBee |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for Power Line, Communication Line and each Channel, ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz - 5 dBi Omni directional |
| ZigBee: Certifications: | FCC/FCC ID, CE (RED excluded) |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Protocol: | Supports DCON and Modbus RTU Protocols |
| ZigBee: Standard: | 11 dBm (FCC Certificated) (Max. 19 dBm) |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) (Max. 19 dBm) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 6 |
| Wejście analogowe: Typ: | 2/3-wire RTD |
| Analog Input: Sensor Type: | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| Wejście analogowe: Częstotliwość próbkowania: | 12 Samples/Sec. (Total) |
| Analog Input: Common Mode Rejection: | 150 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 120 VDC/110 VAC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: 3-wire RTD Lead Resistance Elimination: | Yes |
Wyjście analogowe | |
| Wyjście analogowe: Dokładność: | ±0.05% |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.5 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
