Główne cechy
- Częstotliwość pracy ISM 2,4 GHz
- W pełni zgodny ze specyfikacjami 2,4 G / ZigBee
- Zasięg transmisji bezprzewodowej do 700 m

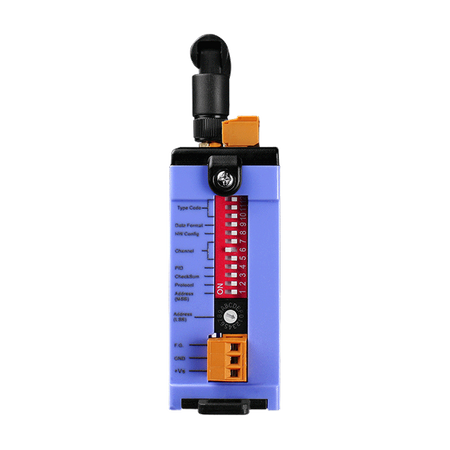

- Zewnętrzne przełączniki DIP i obrotowe do łatwej konfiguracji
- Oprogramowanie konfiguracyjne GUI (wersja Windows)
- 4 kanały wyjściowe analogowe (V, mA)
- Konfigurowalne ustawienia wartości początkowej
- Konfigurowalne ustawienia wartości bezpiecznej
- Ochrona ESD ±4 kV (kontakt dla każdego terminala)
- Montaż na szynie DIN
Wprowadzenie

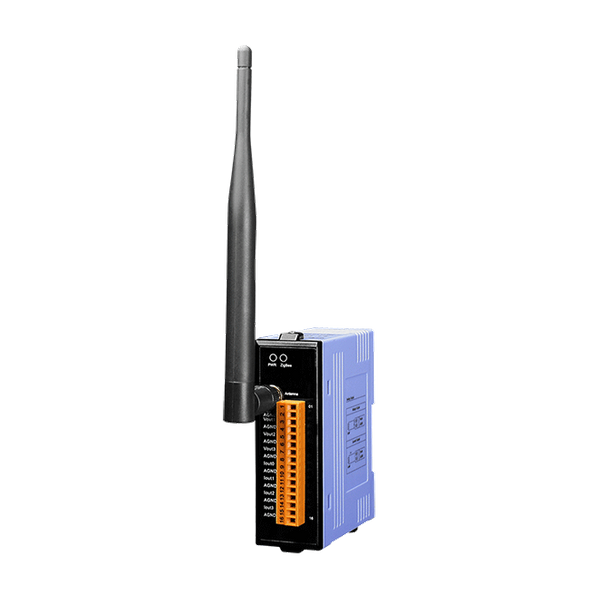

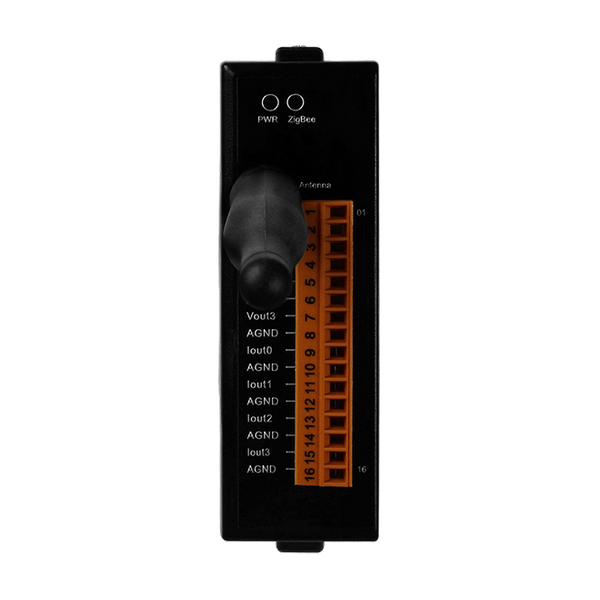

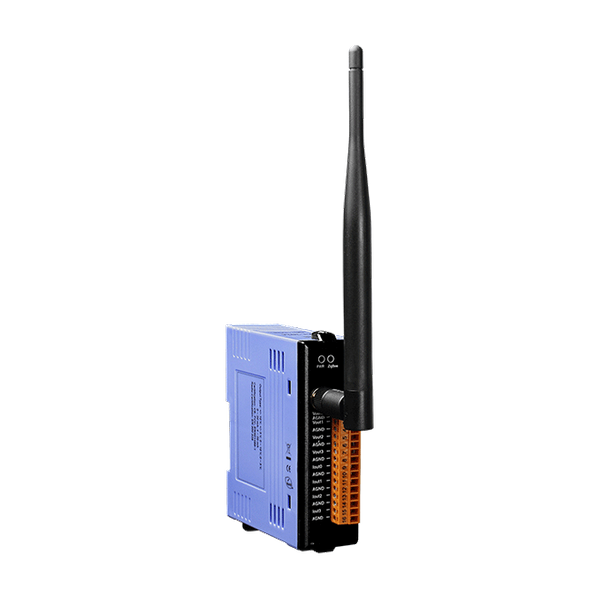

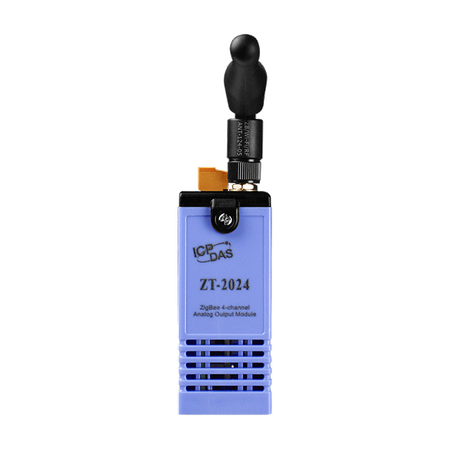

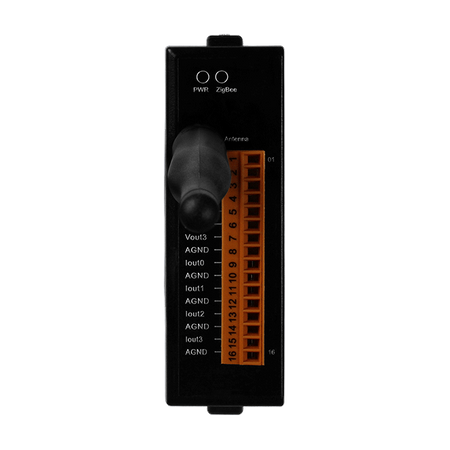

ZT-2024 to 12-bitowy, 4-kanałowy bezprzewodowy moduł ZigBee do analogowego wyjścia, który zapewnia programowalny zakres wyjściowy na wszystkich kanałach, w tym 0 ~ +10 VDC, -10 VDC ~ +10 VDC, 0 ~ +5 VDC, -5 VDC ~ +5 VDC, 0 ~ +20 mA lub +4 mA ~ +20 mA. Istnieją również opcje konfiguracji wartości przy włączeniu oraz wartości bezpiecznej. Adres modułu, protokół, suma kontrolna, ZT-PID, kanał ZT i ustawienia kodu typu można łatwo konfigurować za pomocą kombinacji przełączników obrotowych i DIP.Zastosowania
Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka, urządzenia testujące.
Parametry techniczne:
| Product Range: | ZigBee |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for Power Line, Communication Line and each Channel, ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
ZigBee | |
| ZigBee: Certifications: | FCC/FCC ID, CE (RED excluded) |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Protocol: | Supports DCON and Modbus RTU Protocols |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) (Max. 19 dBm) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście analogowe | |
| Wejście analogowe: Typ: | 0 ~ +10 VDC, -10 VDC ~ +10 VDC, 0 ~ +5 VDC, -5 VDC ~ +5 VDC, 0 ~ +20 mA, +4 mA ~ +20 mA |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 4 |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Programmable Output Slope: | 0.125 to 2048 mA/ second ,
0.0625 to 1024 V/ second |
| Analog Output: Voltage Output Capability: | 10 V @ 10 mA |
| Analog Output: Current Load Resistance: | External +24 V power : 1050 Ω |
| Analog Output: Power-on Value: | Yes |
| Analog Output: Safe Value: | Yes |
| Analog Output: Isolation: | 2500 VDC |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 2.2 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
