Główne cechy
- Częstotliwość pracy ISM 2,4 GHz
- Pełna zgodność ze specyfikacjami 2.4G/ZigBee
- Bezprzewodowy zasięg transmisji do 700 m (domyślnie)
- Regulowana moc wyjściowa RF
- Zewnętrzne przełączniki DIP i obrotowe dla łatwej konfiguracji
- Oprogramowanie konfiguracyjne GUI (wersja Windows)
- Obsługa szyfrowania AES-128 dla komunikacji bezprzewodowej (pasywnej)
- Obsługa funkcji repeatera ZigBee
- 4 wyjścia przekaźnikowe PhotoMOS i 4 wyjścia cyfrowe typu otwartego kolektora
- Ochrona przed zwarciem
- Ochrona przeciwprzepięciowa i ESD
- Konfigurowalne ustawienia wartości włączenia i wartości bezpiecznej
- Mocowanie na szynie DIN
Wprowadzenie

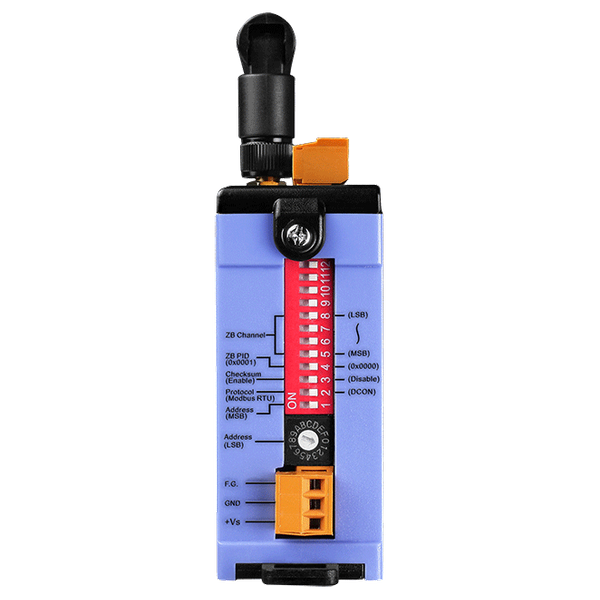

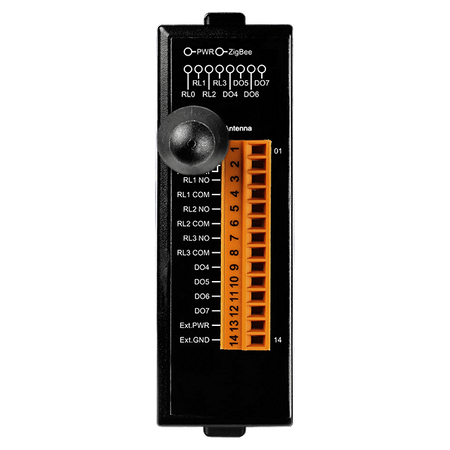

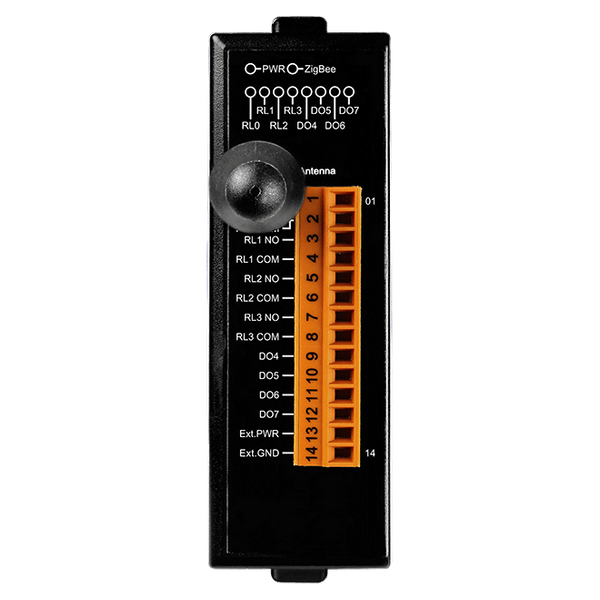

ZT-2042 oferuje 4 kanały wyjściowe przekaźników PhotoMOS oraz 4 kanały wyjściowe cyfrowe typu sink z ochroną przed zwarciem. Każdy kanał posiada izolację optyczną. Istnieją opcje konfigurowania wartości cyfrowych włączenia oraz wartości bezpiecznych. ZT-2042 posiada 8 wskaźników LED do wyświetlania statusu kanałów wyjściowych DO. Standardem są ochrona ESD 4 kV oraz izolacja wewnątrzmodułowa 3000 VDC. Użytkownicy mogą łatwo konfigurować adres modułu, protokół, sumę kontrolną, ustawienia ZB-PID i kanałów ZB za pomocą kombinacji przełączników obrotowych i DIP.
Zastosowania
Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalne utrzymanie ruchu, zdalna diagnostyka, sprzęt testowy.
Parametry techniczne:
| Product Range: | ZigBee |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for Power Line, Communication Line and each Channel, ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
8 x Digital Output |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz,5 dBi Omni directional |
| ZigBee: Certifications: | FCC/FCC ID, CE (RED excluded) |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Protocol: | Supports DCON and Modbus RTU Protocols |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) (Max. 19 dBm) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 (Sink) |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 VDC ~ +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | Yes |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.1 A |
| Wyjście cyfrowe: Wartość bezpieczna: | Yes |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 4 |
| Wyjście przekaźnikowe: Typ: | PhotoMOS Relay, Form A |
| Relay Output: Power on Value: | Yes |
| Relay Output: Safe Value: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.32 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
