Główne cechy
- 433 MHz częstotliwość radiowa
- 16 kanałów RF
- Obsługa protokołu Modbus RTU (Slave)
- Obsługa buforów danych 31 czujników iWSN
Wprowadzenie

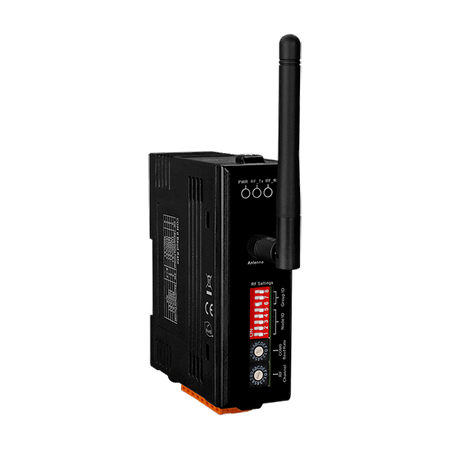

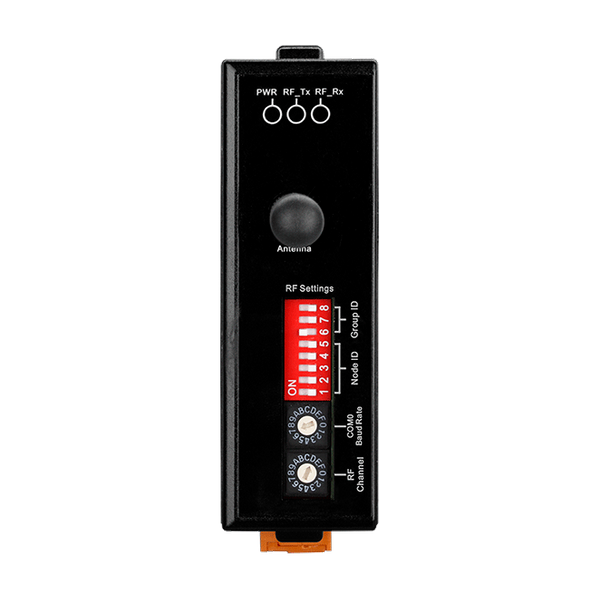

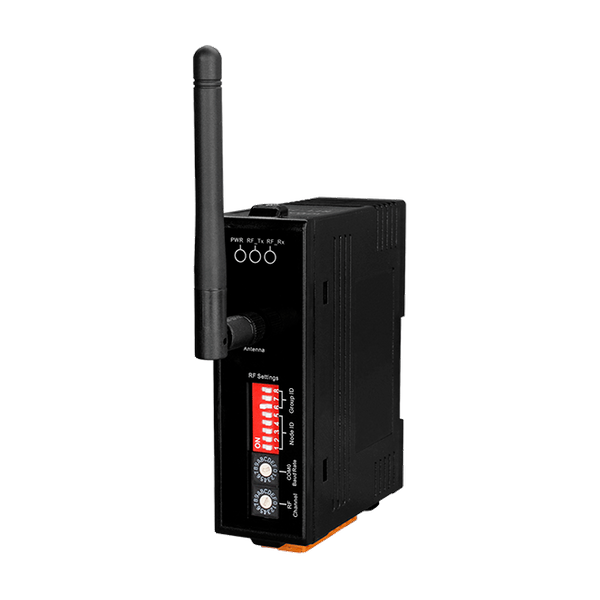

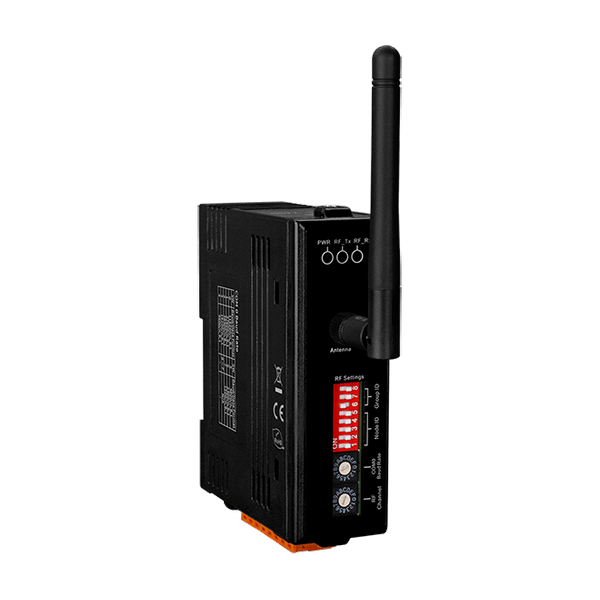

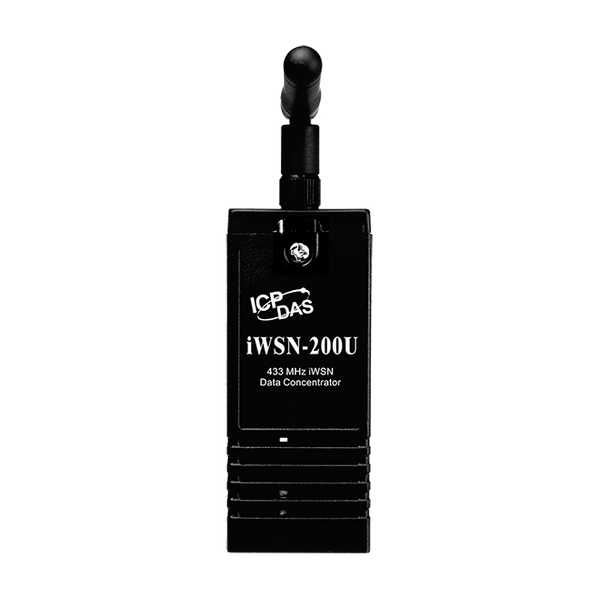

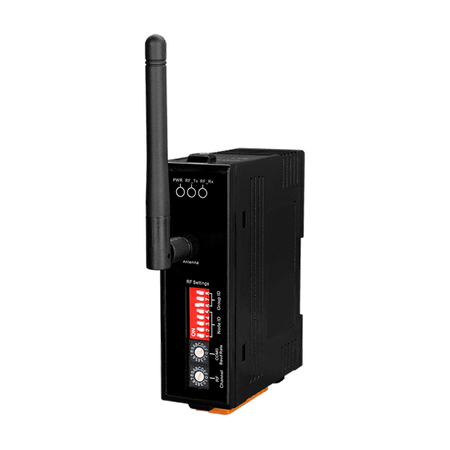

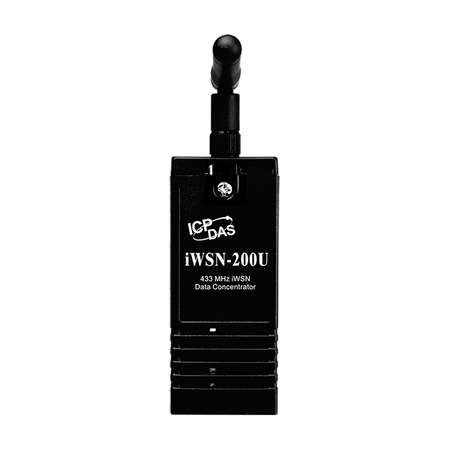

iWSN-200U to bezprzewodowy kontraktor danych iWSN, obsługujący jeden interfejs komunikacji bezprzewodowej 433 MHz oraz interfejs komunikacji RS-232/RS-485. Interfejsy RS-232/RS-485 nie mogą być używane jednocześnie. Moduł obsługuje protokół Modbus RTU jako slave. Główną funkcją jest odbieranie i buforowanie danych z 31 czujników iWSN drogą bezprzewodową, a użytkownik może przesyłać komendy Modbus RTU, aby odczytać dane czujników przez interfejs RS-232/RS-485. W interfejsie bezprzewodowym moduł obsługuje 16 kanałów bezprzewodowych i 8 grup ID poprzez ustawienia przełącznika obrotowego i DIP, co umożliwia łatwe podzielenie i zarządzanie siecią bezprzewodową na częstotliwości 433 MHz.
Dodatkowo, iWSN Utility to specjalne narzędzie programowe opracowane w celu uproszczenia procesu konfiguracji i ustawienia sieci iWSN. Znacznie redukuje ono obciążenie związane z wdrożeniem sieci iWSN, pozwalając użytkownikom skupić się na przetwarzaniu i analizie dużych zbiorów danych. Dzięki intuicyjnemu interfejsowi wizualnemu iWSN Utility, użytkownicy mogą łatwo skonfigurować system zbierania danych iWSN na lokalnym komputerze bez znajomości konfiguracji adresów Modbus kolektora danych iWSN. Diagram drzewa urządzeń w Utility pozwala użytkownikom na przejrzyste zrozumienie struktury sieci obecnej sieci iWSN oraz wygodne zarządzanie i sprawdzanie statusu konfiguracji urządzeń iWSN. Oprócz wyświetlania natychmiastowej wartości modułów czujników iWSN, Utility dostarcza także informacji o wydajności oraz funkcje przechowywania danych w formacie CSV/bazie danych, co pozwala użytkownikom nie tylko poznać efektywność działania każdego kolektora danych iWSN, ale także zaoszczędzić czas na budowaniu systemów przechowywania danych.
Dodatkowo, iWSN Utility to specjalne narzędzie programowe opracowane w celu uproszczenia procesu konfiguracji i ustawienia sieci iWSN. Znacznie redukuje ono obciążenie związane z wdrożeniem sieci iWSN, pozwalając użytkownikom skupić się na przetwarzaniu i analizie dużych zbiorów danych. Dzięki intuicyjnemu interfejsowi wizualnemu iWSN Utility, użytkownicy mogą łatwo skonfigurować system zbierania danych iWSN na lokalnym komputerze bez znajomości konfiguracji adresów Modbus kolektora danych iWSN. Diagram drzewa urządzeń w Utility pozwala użytkownikom na przejrzyste zrozumienie struktury sieci obecnej sieci iWSN oraz wygodne zarządzanie i sprawdzanie statusu konfiguracji urządzeń iWSN. Oprócz wyświetlania natychmiastowej wartości modułów czujników iWSN, Utility dostarcza także informacji o wydajności oraz funkcje przechowywania danych w formacie CSV/bazie danych, co pozwala użytkownikom nie tylko poznać efektywność działania każdego kolektora danych iWSN, ale także zaoszczędzić czas na budowaniu systemów przechowywania danych.
Zastosowania
Parametry techniczne:
| Product Range: | iWSN-200 Series |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | +/- 1kV |
| EMS Protection: ESD (IEC 61000-4-2): | +/- 4kV Contact |
| EMS Protection: Surge (IEC 61000-4-5): | +/- 1kV |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x RF_Tx ,
1 x RF_Rx |
RF | |
| RF: Channels: | 0 to 15 (configured by rotary switch) |
| RF: Radio Frequency: | 433MHz |
| RF: Transmission Power: | 9±1dBm (PA Off) / 18±1dBm (PA On) |
| RF: Transmission Distance (LoS): | 100m (Line of sign, LoS) |
Antenna | |
| Antenna: Connector: | RP-SMA Male (Plug) |
| Antenna: Dimensions (mm): | 10 x 108 (Ø x L) |
| Antenna: Type: | 0 dBi, Omni-Directional |

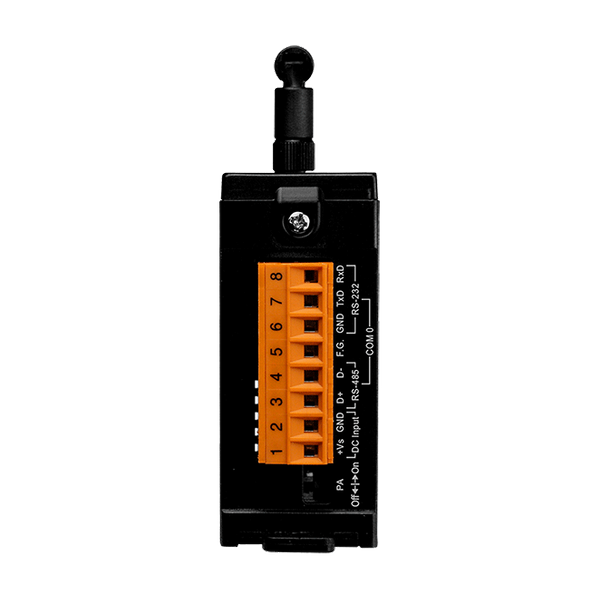

Porty COM | |

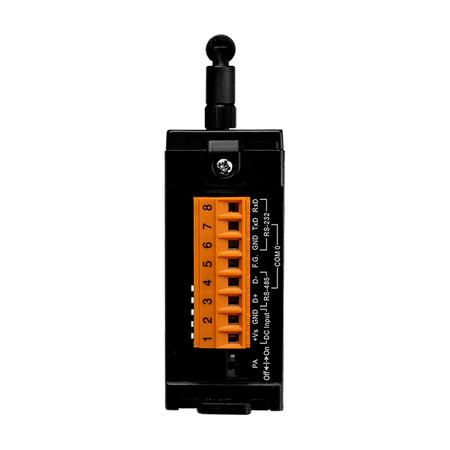

| Porty COM: Porty: | 1 x RS-485 ,
1 x RS-232 ,
(Cannot be used simultaneously) |
| Porty COM: Szybkość transmisji: | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps, N81 |
| COM Ports: Protocol: | Modbus RTU |
| COM Ports: Node Address: | 1 to 31 |
Power | |
| Power: Consumption: | 1W Max |
| Power: Input Type: | +10 to +30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 108 x 84 x 33 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 to +75°C |
| Environment: Storage Temperature: | -30 to +80°C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
