Cechy
- Zgodność ze standardem ISO 11898-2
- Zgodność ze specyfikacją CAN 2.0 A/B oraz FD
- Przełączana obsługa CAN FD dla standardów ISO i Non-ISO (Bosch)
- Szybkości transmisji CAN FD dla pola danych od 100 kb/s do 10000 kb/s
- Szybkości transmisji CAN od 10 kb/s do 1000 kb/s
- Wykrywanie przerwania linii światłowodowej
- Obsługa konfiguracji filtrów komunikatów magistrali CAN
- Podstawowa funkcja routingu komunikatów CAN poprzez ustawienia identyfikatora grupy
- Wbudowany, przełączany rezystor terminujący 120 omów dla magistrali CAN

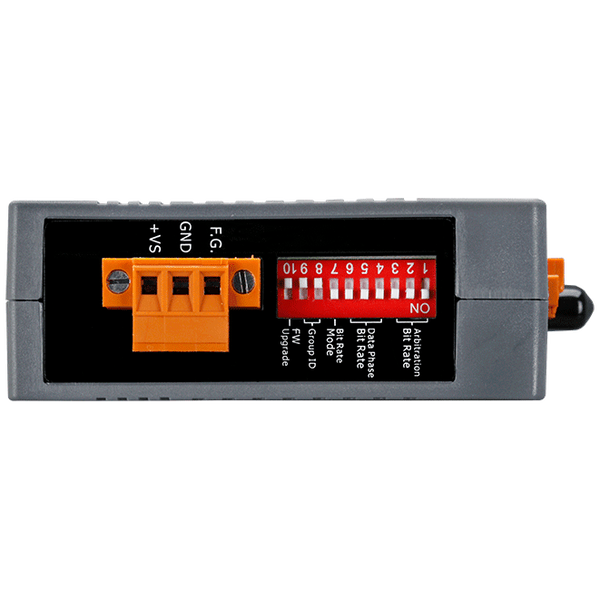

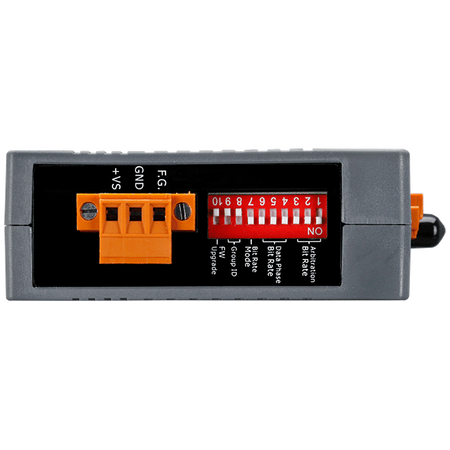

- Przełącznik DIP do konfiguracji szybkości transmisji CAN/CAN FD
Wprowadzenie

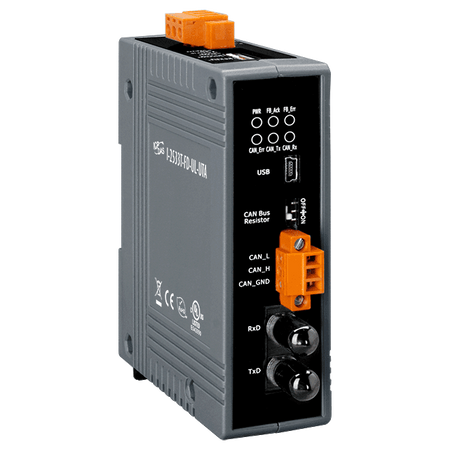

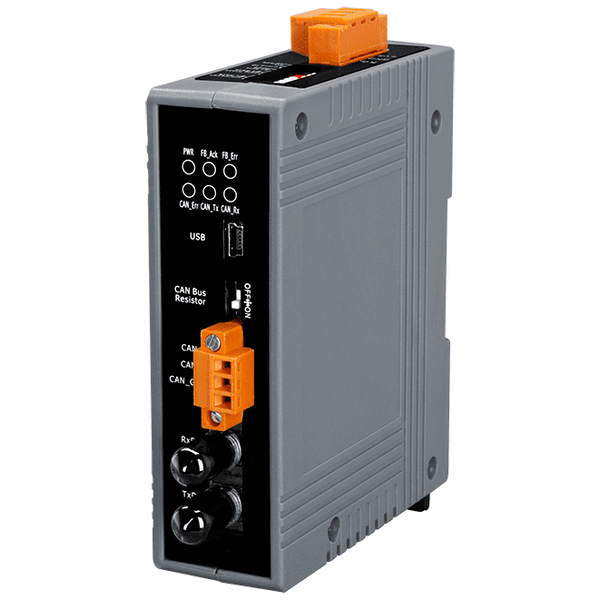

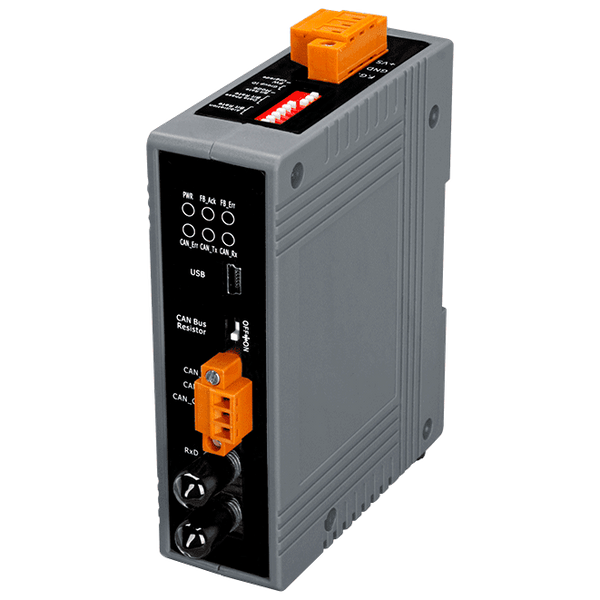

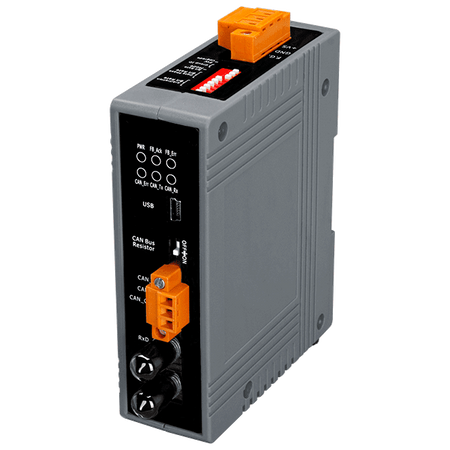

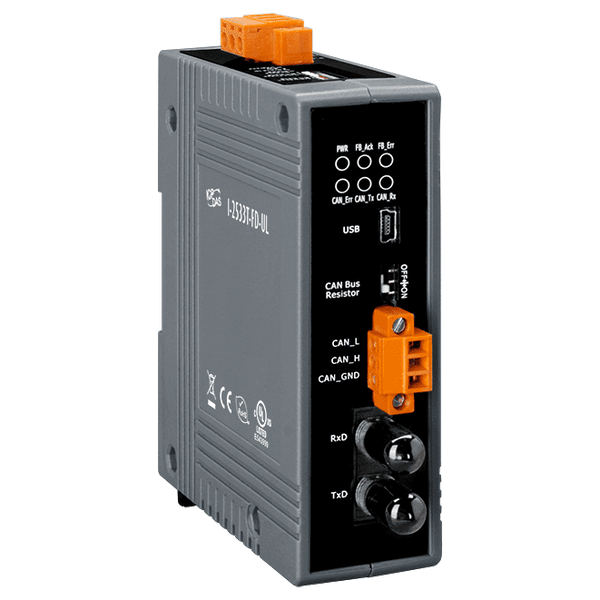

Seria I-2533T-FD-UL to lokalny most CAN/CAN FD (CAN z elastyczną szybkością transmisji danych) służący do zestawiania połączenia między dwoma systemami magistrali CAN za pośrednictwem wielomodowego światłowodowego medium transmisyjnego. Seria I-2533T-FD-UL została specjalnie zaprojektowana do konwersji elektrycznego sygnału magistrali CAN/CAN FD na sygnał przesyłany przewodami światłowodowymi, aby rozwiązać problem komunikacji między CAN/CAN FD a światłowodowym medium transmisyjnym. Ponadto seria I-2533T-FD-UL ma trzy dodatkowe ważne cechy. Po pierwsze, ograniczenie odległości transmisji w systemie magistrali CAN nie zależy od różnych szybkości transmisji CAN/CAN FD. Oznacza to, że całkowita odległość robocza magistrali CAN/CAN FD może zostać wydłużona. Po drugie, błąd magistrali w jednej sieci CAN/CAN FD nie wpływa na działanie innej sieci CAN/CAN FD. Wreszcie, dwie sieci CAN/CAN FD mogą komunikować się ze sobą przy użyciu różnych szybkości transmisji CAN/CAN FD, co zapewnia dużą elastyczność.
Moduły serii I-2533T-FD-UL uzyskały certyfikat UL, spełniając rygorystyczne normy bezpieczeństwa, w tym wymagania dotyczące odporności ogniowej, ochrony przed porażeniem elektrycznym oraz trwałości. Zapewnia to stabilność i bezpieczeństwo w różnych środowiskach użytkowania, dając użytkownikom gwarancję niezawodnej jakości. Wersja UTA wykorzystuje technologię powłoki konforemnej, która zapewnia doskonałą odporność na wilgoć i mgłę solną, dzięki czemu szczególnie dobrze sprawdza się w środowiskach nadmorskich i o wysokiej wilgotności.
Zastosowania
Informacje o zamawianiu
| SERIA PRODUKTÓW | OPIS |
|---|---|
| I-2533T-FD-UL CR [Nowość] | Most CAN/CAN FD do światłowodu wielomodowego; 1 (2 km) wielomodowy, złącze ST (RoHS) |
| I-2533T-FD-UL-UTA CR [Nowość] | Most CAN/CAN FD do światłowodu wielomodowego; 1 (2 km) wielomodowy, złącze ST (RoHS) (temperatura pracy -40 ℃) |

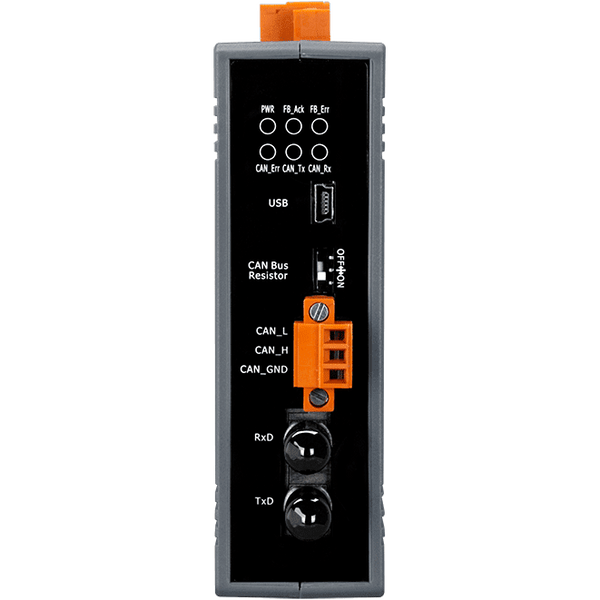

Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
3 x CAN status ,
2 x Fiber status |
Fiber | |
| Fiber: Ports: | Multi-Mode; ST Duplex connector x 1; 100 Base-FX |
| Fiber: Fiber Cable: | 50/125, 62.5/125 or 100/140 μm |
| Fiber: Wavelength: | 1310 nm |
| Fiber: TX Output: | -20 dBm Min. , -14 dBm Max. |
| Fiber: Transmission Distance: | 2 km (62.5/125 μm recommended) |
| Fiber: RX Sensitivity: | -32 dBm Max. |
| Fiber: RX Overload: | -8 dBm Max. |
| Fiber: Budget: | 12 dBm |
| Fiber: Propagation Delay: | 190 us (*Note1) |
CAN | |
| CAN: Porty: | 1 |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2) |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 101 (W x L x H) |

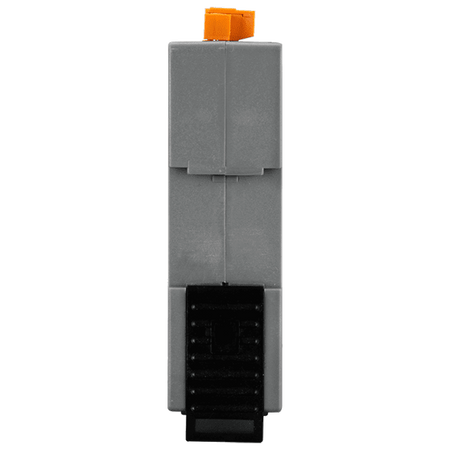

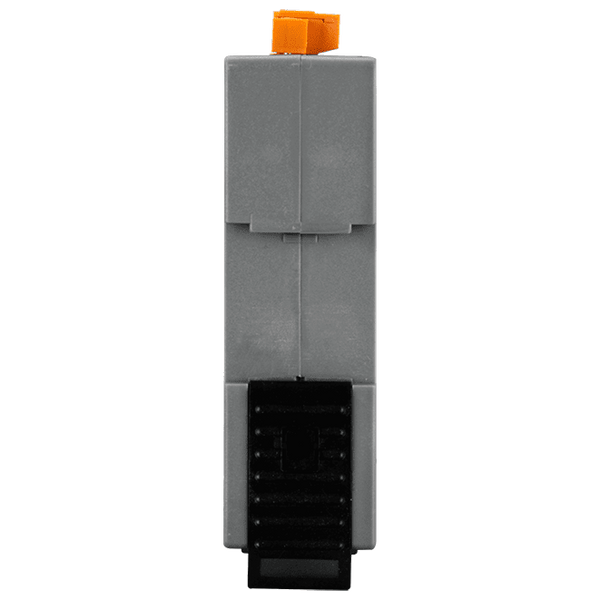

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | I-2533T-FD-UL: -25 ~ 70 ℃ ,
I-2533T-FD-UL-UTA: -40 ~ 70 ℃ |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
