Funkcje
- Zgodność ze standardem ISO 11898-2
- Zgodność ze specyfikacją CAN 2.0 A/B i FD
- Przełączana obsługa CAN FD dla standardów ISO i Non-ISO (Bosch)
- Prędkości bitowe CAN FD dla pola danych od 100 kb/s do 10000 kb/s
- Prędkości bitowe CAN od 10 kb/s do 1000 kb/s
- Wykrywanie przerwania linii światłowodowej
- Obsługa konfiguracji filtra komunikatów magistrali CAN
- Obsługa aktualizacji oprogramowania układowego przez USB
- Podstawowa funkcja routingu komunikatów CAN za pomocą ustawień identyfikatora grupy.
- Wbudowany, przełączany rezystor terminujący 120 omów dla magistrali CAN

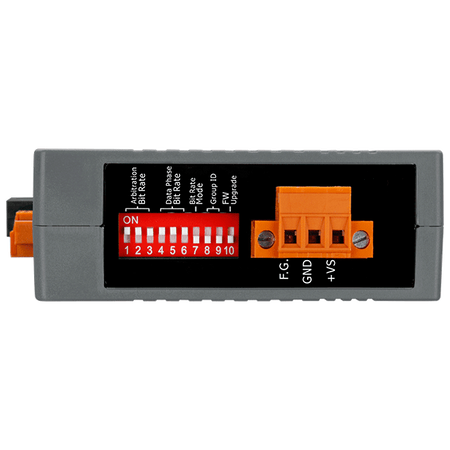

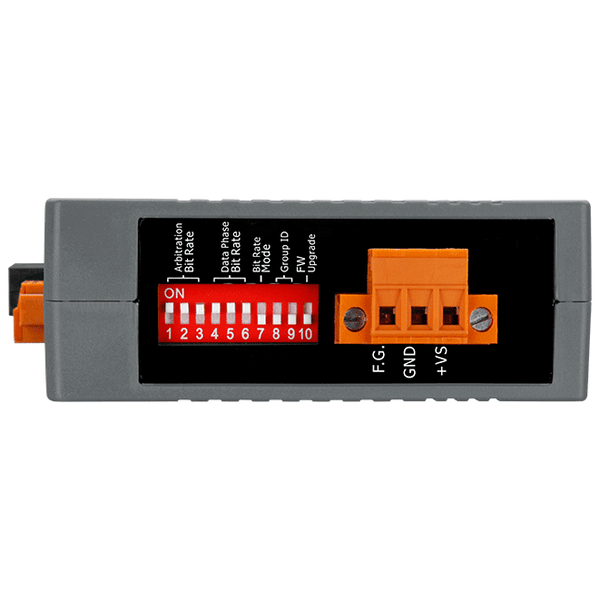

- Przełącznik DIP do konfiguracji szybkości transmisji CAN/CAN FD
Wprowadzenie

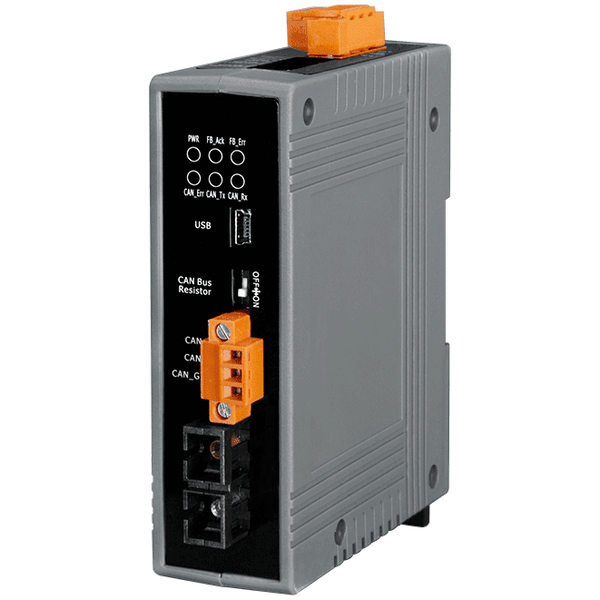

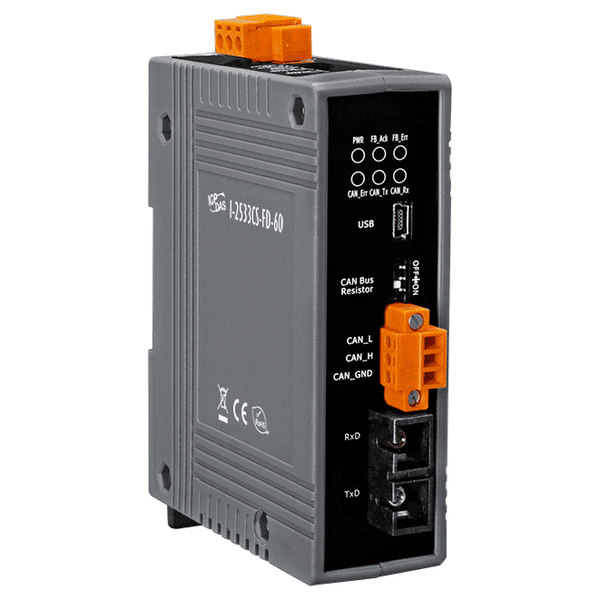

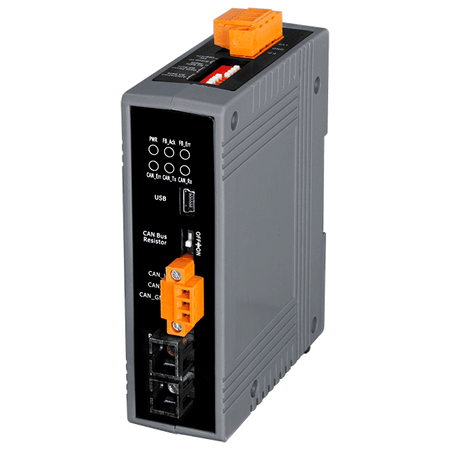

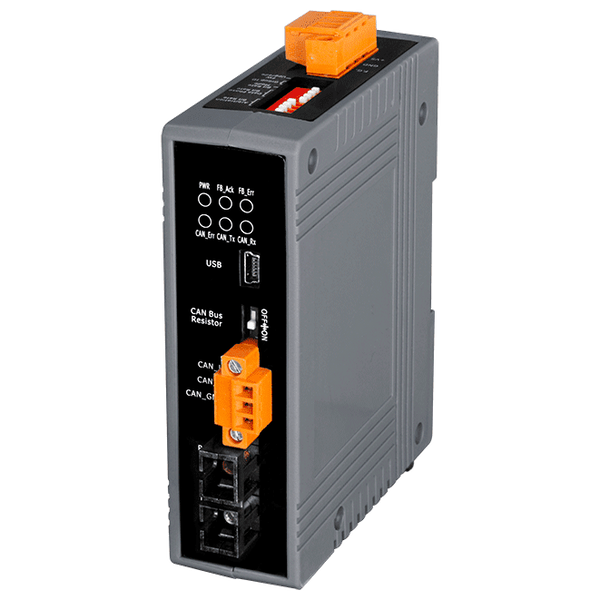

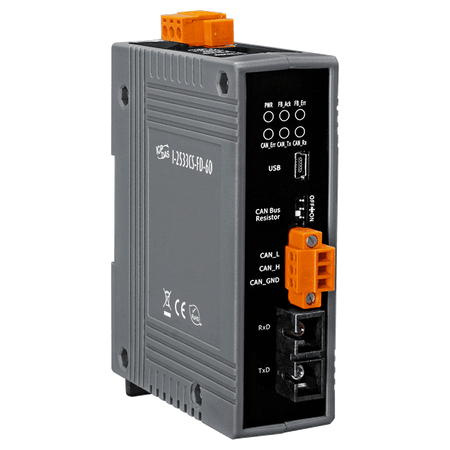

I-2533CS-FD-60 to lokalny most CAN/CAN FD (CAN z elastyczną szybkością transmisji danych), służący do zestawiania połączenia między dwoma systemami magistrali CAN za pomocą jednomodowego medium transmisji światłowodowej. Aby rozwiązać problem połączenia między CAN/CAN FD a medium transmisji światłowodowej, moduł I-2533CS-FD-60 został specjalnie zaprojektowany do konwersji elektrycznego sygnału magistrali CAN/CAN FD na sygnał przesyłany kablami światłowodowymi. Ponadto I-2533CS-FD-60 ma trzy kolejne ważne cechy. Po pierwsze, ograniczenie odległości transmisji systemu magistrali CAN nie zależy od różnych szybkości transmisji CAN/CAN FD. Oznacza to, że całkowity zasięg pracy magistrali CAN/CAN FD może zostać zwiększony. Po drugie, błąd magistrali w jednej sieci CAN/CAN FD nie wpływa na działanie drugiej sieci CAN/CAN FD. Wreszcie, dwie sieci CAN/CAN FD mogą komunikować się ze sobą z wykorzystaniem różnych szybkości transmisji CAN/CAN FD, co zapewnia dużą elastyczność.
Zastosowania
Informacje o zamówieniu
| SERIA PRODUKTU | OPIS |
|---|---|
| I-2533CS-FD-60 CR [Nowość] | Most CAN/CAN FD do światłowodu jednomodowego; 1 (60 km) jednomodowy, złącze SC (RoHS) |

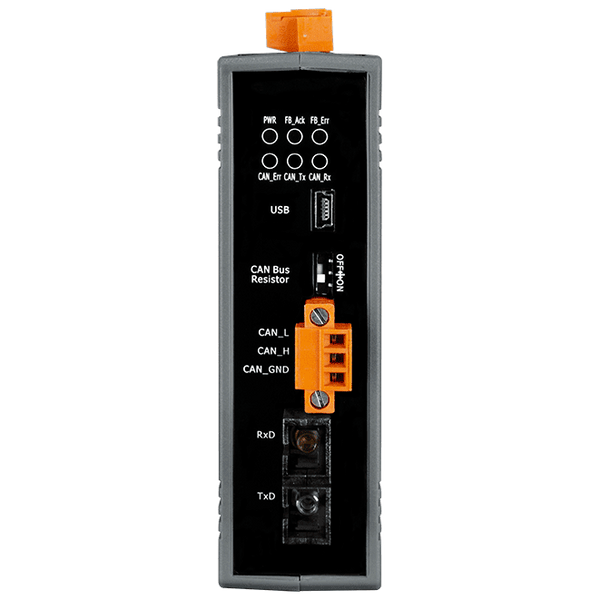

Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power, 3 x CAN status, 2 x Fiber status |
Fiber | |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Fiber: Wavelength: | 1310 nm |
| Fiber: TX Output: | -5 dBm Min. , 0 dBm Max. |
| Fiber: Transmission Distance: | 60 km (9/125 μm recommended) |
| Fiber: RX Sensitivity: | -35 dBm Max. |
| Fiber: RX Overload: | -5 dBm Max |
| Fiber: Budget: | 30 dBm |
| Fiber: Propagation Delay: | 190 us (*Note1) |
USB | |
| USB: Specification: | USB 2.0 High Speed (480Mbps) |
| USB: Connector: | USB Type B, Mini-B |
| USB: Driver: | Built-in Windows 7/8.1/10 |
CAN | |
| CAN: Porty: | 1 |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2) |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 101 (W x L x H) |

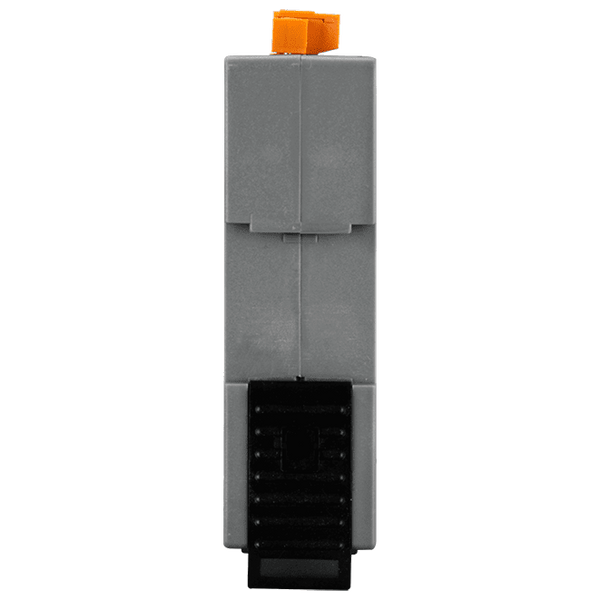

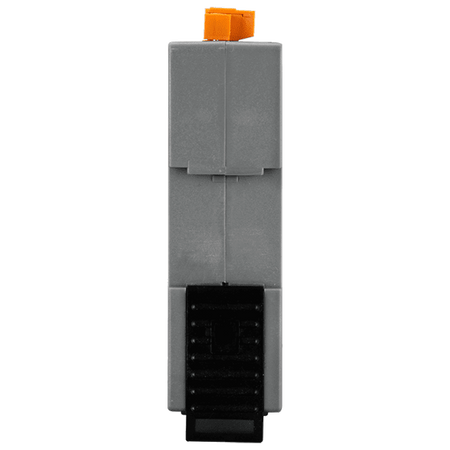

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
