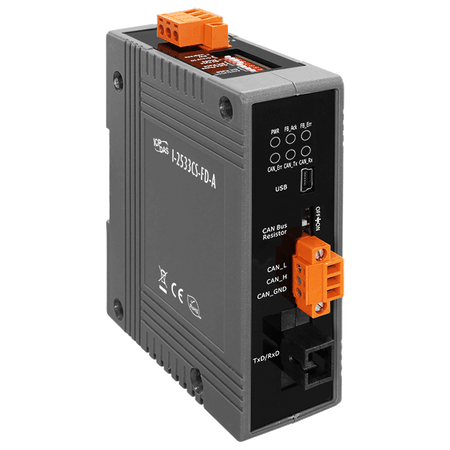

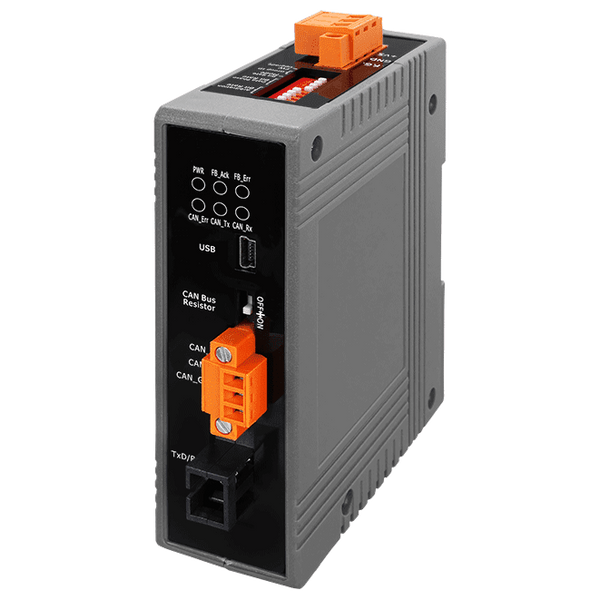

I-2533CS-FD-A
CAN/CAN FD to Single-mode Fiber Bridge; 1 (15 km) single-mode, SC connector, TX 1310 nm, RX 1550 nm (RoHS)
- Fiber Wavelength: TX: 1310, RX: 1550 nm

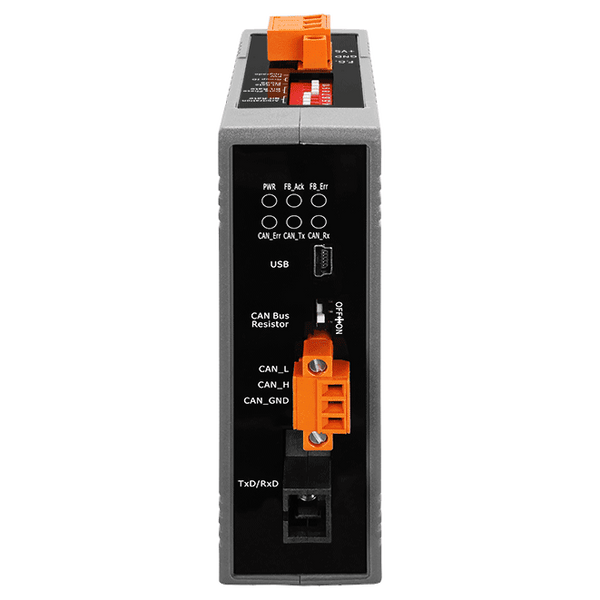

- LED Indicators Status: 1 x Power, 3 x CAN status, 2 x Fiber status
- Fiber Fiber Cable: 8.3/125, 8.7/125, 9/125 or 10/125 μm
- Fiber TX Output: -14 dBm Min. , -8 dBm Max.
- Fiber Transmission Distance: 15 km (9/125 μm recommended)
- Fiber RX Sensitivity: -31 dBm Max.
- Fiber RX Overload: 0 dBm Max
- Fiber Budget: 17 dBm
- Fiber Propagation Delay: 190 us (*Note1)
- USB Specification: USB 2.0 High Speed (480Mbps)
Cechy
- Zgodność ze standardem ISO 11898-2
- Zgodność ze specyfikacją CAN 2.0 A/B i FD
- Przełączana obsługa CAN FD dla standardów ISO i Non-ISO (Bosch)
- Prędkości transmisji CAN FD dla pola danych od 100 kb/s do 10000 kb/s
- Prędkości transmisji CAN od 10 kb/s do 1000 kb/s
- Wykrywanie przerwania światłowodu
- Obsługa konfiguracji filtrów komunikatów magistrali CAN
- Obsługa aktualizacji oprogramowania układowego przez USB
- Podstawowa funkcja routingu komunikatów CAN za pomocą ustawień identyfikatora grupy.
- Wbudowany, przełączany rezystor terminujący 120 omów dla magistrali CAN

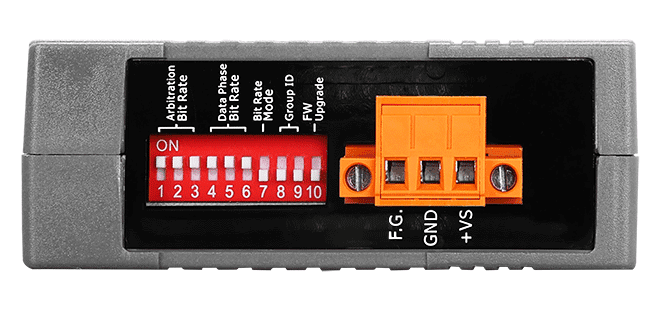

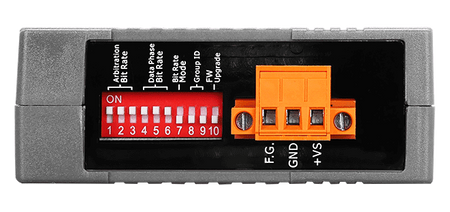

- Przełącznik DIP do konfiguracji prędkości transmisji CAN/CAN FD
Wprowadzenie

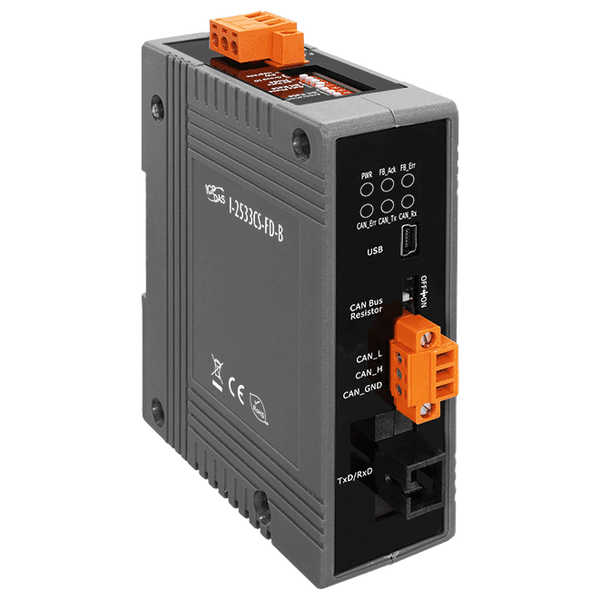

Seria I-2533CS-FD-AB obejmuje lokalne mosty CAN służące do ustanawiania połączenia między dwoma systemami magistrali CAN za pośrednictwem światłowodowego medium transmisyjnego jednomodowego. Aby rozwiązać problem współpracy między magistralą CAN a światłowodowym medium transmisyjnym, seria I-2533CS-FD-AB została specjalnie zaprojektowana do konwersji elektrycznego sygnału magistrali CAN na sygnał przesyłany przewodami światłowodowymi. Seria I-2533CS-FD-AB obsługuje technologię multipleksacji z podziałem długości fali (WDM), dzięki czemu do przesyłania dwukierunkowych danych CAN wymagany jest tylko jeden przewód światłowodowy. Ponieważ ze względu na ograniczenia sprzętowe urządzenia z serii I-2533CS-FD-AB muszą być stosowane parami, koszt wdrożenia okablowania światłowodowego można skutecznie obniżyć. Seria I-2533CS-FD-AB ma jeszcze trzy ważne cechy. Po pierwsze, ograniczenie odległości transmisji systemu magistrali CAN nie zależy od różnych prędkości transmisji CAN. Oznacza to, że całkowita odległość robocza magistrali CAN może zostać zwiększona. Po drugie, błąd magistrali w jednej sieci CAN nie wpłynie na działanie innej sieci CAN. Wreszcie, dwie sieci CAN mogą komunikować się ze sobą przy użyciu różnych prędkości transmisji CAN, co zapewnia dużą elastyczność.
Zastosowania
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power, 3 x CAN status, 2 x Fiber status |
Fiber | |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Fiber: Wavelength: | TX: 1310, RX: 1550 nm |
| Fiber: TX Output: | -14 dBm Min. , -8 dBm Max. |
| Fiber: Transmission Distance: | 15 km (9/125 μm recommended) |
| Fiber: RX Sensitivity: | -31 dBm Max. |
| Fiber: RX Overload: | 0 dBm Max |
| Fiber: Budget: | 17 dBm |
| Fiber: Propagation Delay: | 190 us (*Note1) |
USB | |
| USB: Specification: | USB 2.0 High Speed (480Mbps) |
| USB: Connector: | USB Type B, Mini-B |
| USB: Driver: | Built-in Windows 7/8.1/10 |
CAN | |
| CAN: Porty: | 1 |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10M bps (*Note2) |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 101 (W x L x H) |

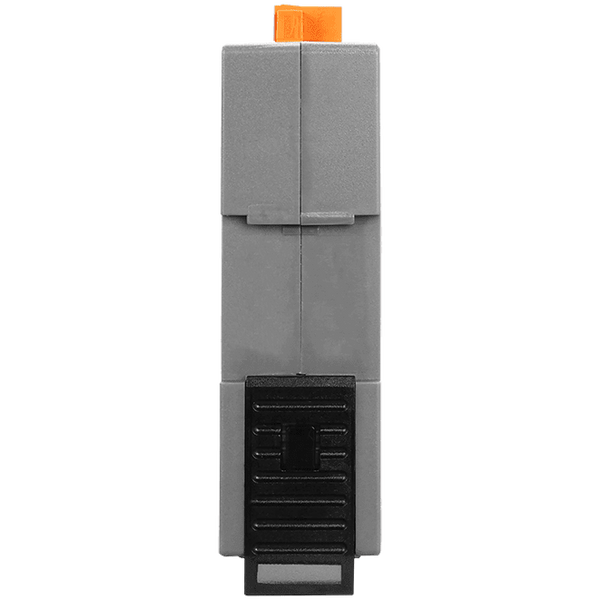

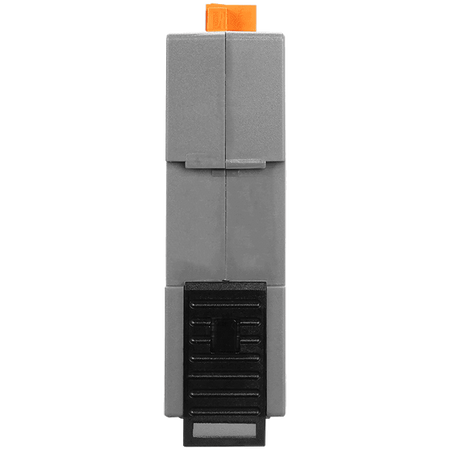

| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
