Funkcje
- Integruje dowolne urządzenie szeregowe RS-485 z siecią Ethernet
- Tryby pracy: wirtualny COM, serwer TCP, klient TCP
- Narzędzie VxComm obsługuje 32-/64-bitowe systemy Windows 7/8/10/11/2012/2016
- Maks. liczba połączeń: zalecane jest 1 gniazdo na port szeregowy
- Obsługuje aplikacje połączeń parowanych (most szeregowy, tunel szeregowy)
- Obsługuje odpowiedź UDP do wykrywania urządzeń (wyszukiwanie UDP)
- Niewielki serwer WWW do konfiguracji (HTTP)
- Umożliwia automatyczne sterowanie kierunkiem RS-485
Wprowadzenie
Moduł z serii tDS-700-UL to niewielki serwer urządzeń Serial-to-Ethernet, który może konwertować format komunikacji szeregowej RS-232/422/485 na format komunikacji Ethernet, umożliwiając podłączenie do sieci urządzeń, które wcześniej nie były sieciowe. Po skonfigurowaniu za pomocą sterownika/narzędzia VxComm wbudowany port COM modułu może zostać zwirtualizowany jako standardowy port COM komputera PC w systemie Windows, co pozwala na szybkie wdrożenie w różnych aplikacjach sieciowych bez konieczności instalowania lub modyfikowania dodatkowego oprogramowania.
Moduł obsługuje aplikacje połączeń parowanych (most szeregowy lub tunel szeregowy), umożliwiając dwóm hostom, serwerom lub urządzeniom bez interfejsu Ethernet ustanowienie stabilnego połączenia TCP/IP do transmisji danych i sterowania urządzeniami. Wbudowany serwer WWW zapewnia intuicyjny interfejs webowy, a użytkownicy mogą uzyskiwać dostęp do parametrów sieci i portu szeregowego oraz je konfigurować za pomocą standardowej przeglądarki internetowej. Moduł ma podwójny mechanizm Watchdog. Jeśli w zadanym czasie nie wystąpi rzeczywista komunikacja lub system napotka nietypowy problem z komunikacją, moduł zostanie uruchomiony ponownie, aby zapewnić stabilną pracę urządzenia w trudnym środowisku.
Kompaktowa konstrukcja tDS-700-UL znacząco oszczędza miejsce instalacji. Moduł można podłączyć bezpośrednio do urządzeń szeregowych lub wbudować w różne maszyny, co zapewnia elastyczną i wygodną instalację. Obsługuje IEEE 802.3af PoE (klasa 1) oraz zasilanie DC, a jego konstrukcja o ultraniskim poborze mocy pozwala obniżyć koszty energii. Zapewnia także izolację 3000 VDC oraz element ochrony ESD +/-4 kV, skutecznie zabezpieczając sprzęt przed uszkodzeniami spowodowanymi przepięciami.
Ponadto moduł uzyskał certyfikat UL, spełniając rygorystyczne normy bezpieczeństwa, w tym wymagania dotyczące odporności ogniowej, ochrony przed porażeniem prądem i trwałości. Zapewnia to stabilność i bezpieczeństwo w różnych środowiskach użytkowania, dając użytkownikom gwarancję niezawodnej jakości. Wersja UTA wykorzystuje technologię powłoki konforemnej, która zapewnia doskonałą odporność na wilgoć i mgłę solną, dzięki czemu jest szczególnie odpowiednia do środowisk nadmorskich i o wysokiej wilgotności.
Moduł obsługuje aplikacje połączeń parowanych (most szeregowy lub tunel szeregowy), umożliwiając dwóm hostom, serwerom lub urządzeniom bez interfejsu Ethernet ustanowienie stabilnego połączenia TCP/IP do transmisji danych i sterowania urządzeniami. Wbudowany serwer WWW zapewnia intuicyjny interfejs webowy, a użytkownicy mogą uzyskiwać dostęp do parametrów sieci i portu szeregowego oraz je konfigurować za pomocą standardowej przeglądarki internetowej. Moduł ma podwójny mechanizm Watchdog. Jeśli w zadanym czasie nie wystąpi rzeczywista komunikacja lub system napotka nietypowy problem z komunikacją, moduł zostanie uruchomiony ponownie, aby zapewnić stabilną pracę urządzenia w trudnym środowisku.
Kompaktowa konstrukcja tDS-700-UL znacząco oszczędza miejsce instalacji. Moduł można podłączyć bezpośrednio do urządzeń szeregowych lub wbudować w różne maszyny, co zapewnia elastyczną i wygodną instalację. Obsługuje IEEE 802.3af PoE (klasa 1) oraz zasilanie DC, a jego konstrukcja o ultraniskim poborze mocy pozwala obniżyć koszty energii. Zapewnia także izolację 3000 VDC oraz element ochrony ESD +/-4 kV, skutecznie zabezpieczając sprzęt przed uszkodzeniami spowodowanymi przepięciami.
Ponadto moduł uzyskał certyfikat UL, spełniając rygorystyczne normy bezpieczeństwa, w tym wymagania dotyczące odporności ogniowej, ochrony przed porażeniem prądem i trwałości. Zapewnia to stabilność i bezpieczeństwo w różnych środowiskach użytkowania, dając użytkownikom gwarancję niezawodnej jakości. Wersja UTA wykorzystuje technologię powłoki konforemnej, która zapewnia doskonałą odporność na wilgoć i mgłę solną, dzięki czemu jest szczególnie odpowiednia do środowisk nadmorskich i o wysokiej wilgotności.
Zastosowania
Automatyka przemysłowa Automatyka budynkowa i domowa Zdalna diagnostyka i zarządzanie
Informacje o zamówieniu

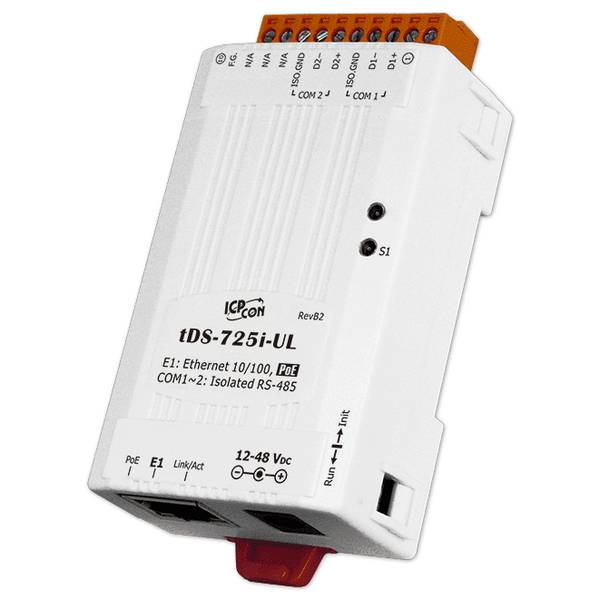

tDS-725i-UL-UTA - Tiny (2x Isolated RS-485) Serial-to-Ethernet Device Server with PoE (RoHS) (-40 ℃ Operating Temperature), Includes DC-jack to 2-wire power cable, 0.3 M (CA-002-UL)
Parametry techniczne:
ETHERNET | |

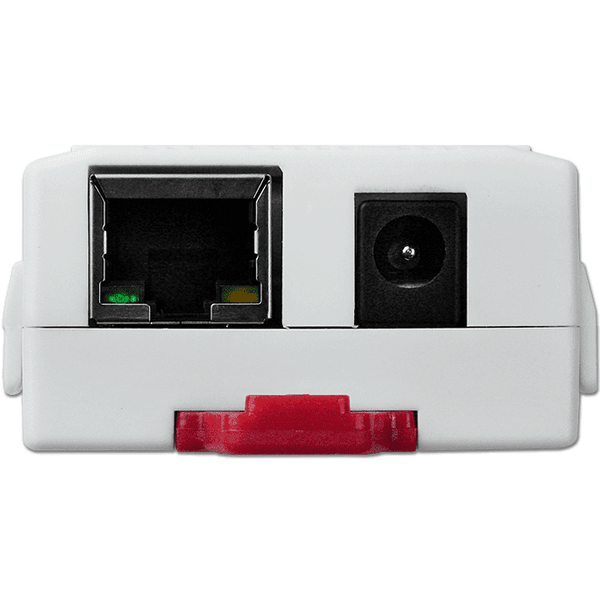

| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) |
| Ethernet: PoE: | PoE (IEEE 802.3af, Class 1) |
Porty COM | |

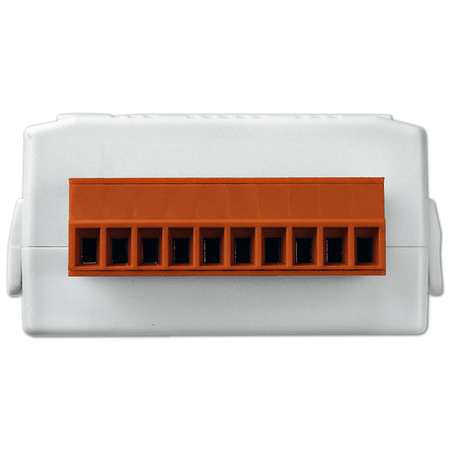

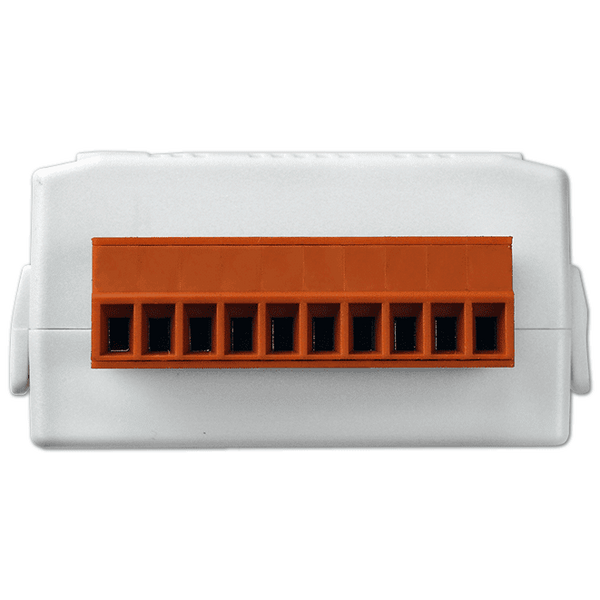

| Porty COM: Porty: | 2 x RS-485 (3000VDC Signal Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -40 ~ +70 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
