Cechy
- Integruje dowolne urządzenie szeregowe RS-485 z siecią Ethernet
- Tryby pracy: Virtual COM, serwer TCP, klient TCP
- Narzędzie VxComm obsługuje 32-/64-bitowe systemy Windows 7/8/10/11/2012/2016
- Maks. liczba połączeń: zalecane jest 1 gniazdo na port szeregowy
- Obsługuje aplikacje z połączeniem parowym (most szeregowy, tunel szeregowy)
- Obsługuje responder UDP do wykrywania urządzeń (wyszukiwanie UDP)
- Miniaturowy serwer WWW do konfiguracji (HTTP)
- Umożliwia automatyczne sterowanie kierunkiem RS-485
Wprowadzenie
Moduł z serii tDS-700-UL to miniaturowy serwer urządzeń szeregowych do Ethernetu, który może konwertować format komunikacji szeregowej RS-232/422/485 na format komunikacji Ethernet, umożliwiając podłączenie do sieci urządzeń, które wcześniej nie miały takiej możliwości. Po skonfigurowaniu za pomocą sterownika/narzędzia VxComm wbudowany port COM modułu można zwirtualizować jako standardowy port COM komputera PC w systemie Windows, co pozwala na szybkie wdrożenie w różnych aplikacjach sieciowych bez konieczności instalowania dodatkowego oprogramowania ani wprowadzania modyfikacji.
Moduł obsługuje aplikacje z połączeniem parowym (most szeregowy lub tunel szeregowy), umożliwiając dwóm hostom, serwerom lub urządzeniom bez interfejsu Ethernet nawiązanie stabilnego połączenia TCP/IP do transmisji danych i sterowania urządzeniami. Wbudowany serwer WWW zapewnia intuicyjny interfejs webowy, a użytkownicy mogą uzyskiwać dostęp do parametrów sieci i portu szeregowego oraz konfigurować je za pomocą standardowej przeglądarki internetowej. Moduł ma podwójny mechanizm Watchdog. Jeśli w ustawionym czasie nie wystąpi rzeczywista komunikacja lub system napotka nietypowy problem z komunikacją, moduł zostanie uruchomiony ponownie, aby zapewnić stabilną pracę urządzenia w trudnym środowisku.
Kompaktowa konstrukcja tDS-700-UL pozwala znacząco oszczędzić miejsce montażowe. Moduł można podłączyć bezpośrednio do urządzeń szeregowych lub wbudować w różne maszyny, co zapewnia elastyczny i wygodny montaż. Obsługuje zasilanie IEEE 802.3af PoE (Class 1) oraz zasilanie DC, a jego konstrukcja o bardzo niskim poborze mocy pomaga obniżyć koszty energii. Zapewnia również izolację 3000 VDC oraz element ochrony ESD +/-4 kV, skutecznie zabezpieczając sprzęt przed uszkodzeniami spowodowanymi przepięciami.

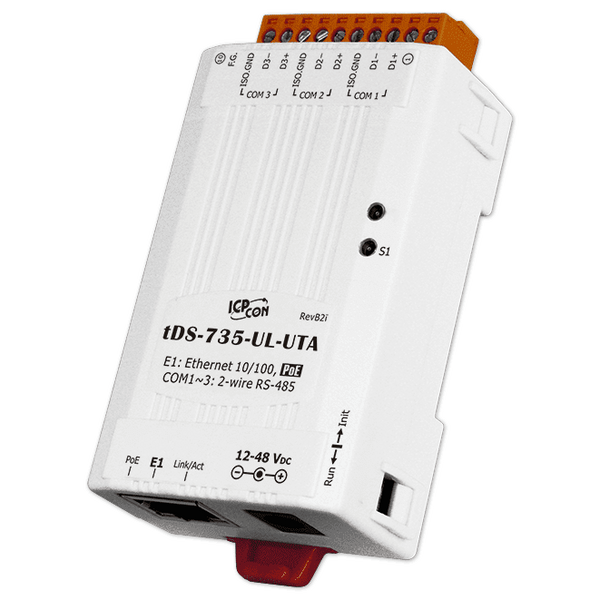

Ponadto moduł uzyskał certyfikat UL, spełniając rygorystyczne normy bezpieczeństwa, w tym wymagania dotyczące odporności ogniowej, ochrony przed porażeniem prądem i trwałości. Zapewnia to stabilność i bezpieczeństwo w różnych środowiskach użytkowania, dając użytkownikom gwarancję niezawodnej jakości. Wersja UTA wykorzystuje technologię powłoki konforemnej, która zapewnia doskonałą odporność na wilgoć i mgłę solną, dzięki czemu szczególnie dobrze nadaje się do środowisk nadmorskich i o wysokiej wilgotności.
Moduł obsługuje aplikacje z połączeniem parowym (most szeregowy lub tunel szeregowy), umożliwiając dwóm hostom, serwerom lub urządzeniom bez interfejsu Ethernet nawiązanie stabilnego połączenia TCP/IP do transmisji danych i sterowania urządzeniami. Wbudowany serwer WWW zapewnia intuicyjny interfejs webowy, a użytkownicy mogą uzyskiwać dostęp do parametrów sieci i portu szeregowego oraz konfigurować je za pomocą standardowej przeglądarki internetowej. Moduł ma podwójny mechanizm Watchdog. Jeśli w ustawionym czasie nie wystąpi rzeczywista komunikacja lub system napotka nietypowy problem z komunikacją, moduł zostanie uruchomiony ponownie, aby zapewnić stabilną pracę urządzenia w trudnym środowisku.
Kompaktowa konstrukcja tDS-700-UL pozwala znacząco oszczędzić miejsce montażowe. Moduł można podłączyć bezpośrednio do urządzeń szeregowych lub wbudować w różne maszyny, co zapewnia elastyczny i wygodny montaż. Obsługuje zasilanie IEEE 802.3af PoE (Class 1) oraz zasilanie DC, a jego konstrukcja o bardzo niskim poborze mocy pomaga obniżyć koszty energii. Zapewnia również izolację 3000 VDC oraz element ochrony ESD +/-4 kV, skutecznie zabezpieczając sprzęt przed uszkodzeniami spowodowanymi przepięciami.
Ponadto moduł uzyskał certyfikat UL, spełniając rygorystyczne normy bezpieczeństwa, w tym wymagania dotyczące odporności ogniowej, ochrony przed porażeniem prądem i trwałości. Zapewnia to stabilność i bezpieczeństwo w różnych środowiskach użytkowania, dając użytkownikom gwarancję niezawodnej jakości. Wersja UTA wykorzystuje technologię powłoki konforemnej, która zapewnia doskonałą odporność na wilgoć i mgłę solną, dzięki czemu szczególnie dobrze nadaje się do środowisk nadmorskich i o wysokiej wilgotności.
Zastosowania
Automatyka przemysłowa Automatyka budynkowa i domowa Zdalna diagnostyka i zarządzanie
Informacje o zamówieniu

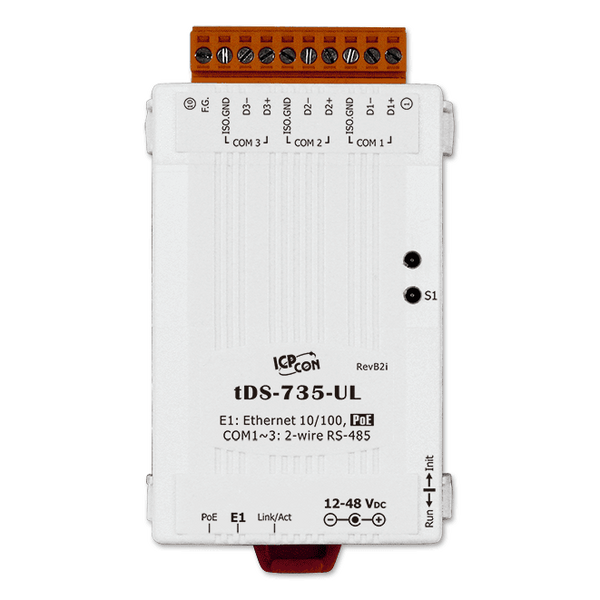

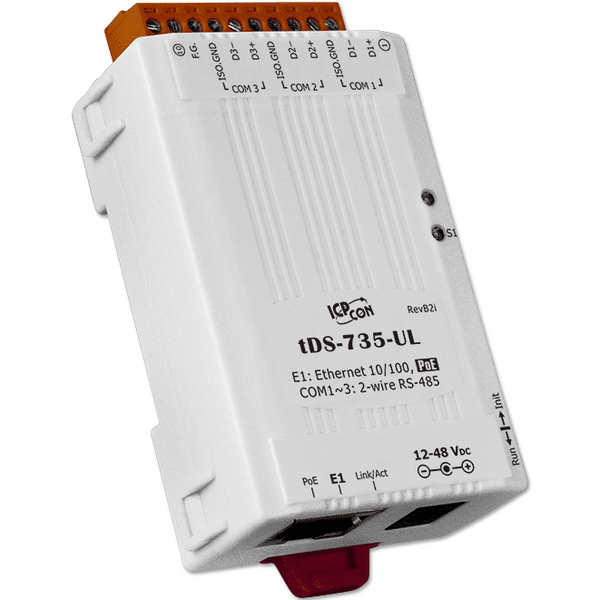

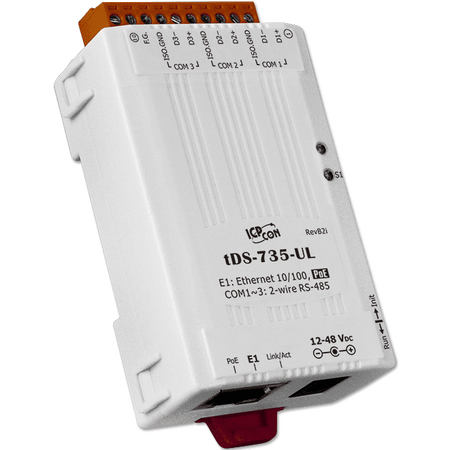

tDS-735-UL - Tiny (3x RS-485) Serial-to-Ethernet Device Server with PoE (RoHS), Includes DC-jack to 2-wire power cable, 0.3 M (CA-002-UL)
Parametry techniczne:
ETHERNET | |

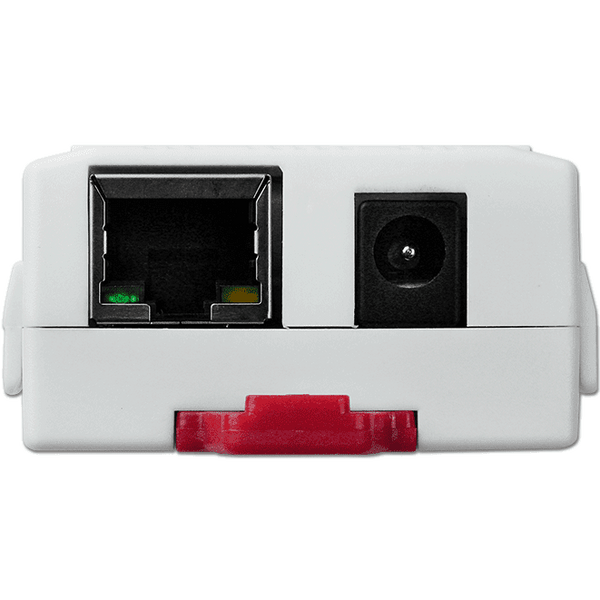

| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) |
| Ethernet: PoE: | PoE (IEEE 802.3af, Class 1) |
Porty COM | |

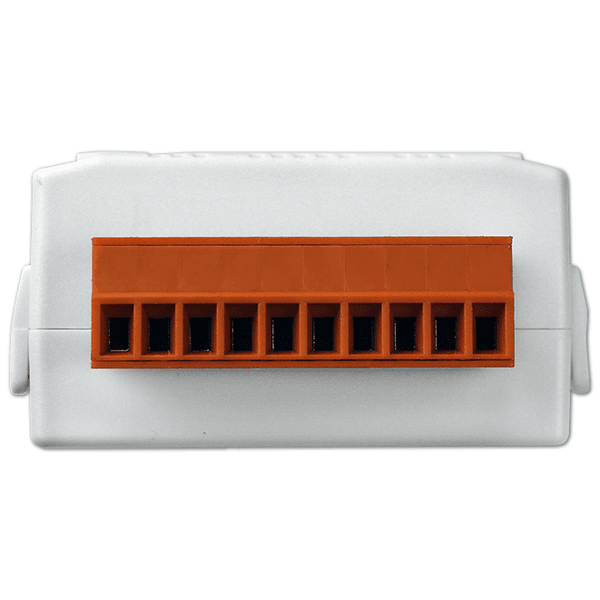

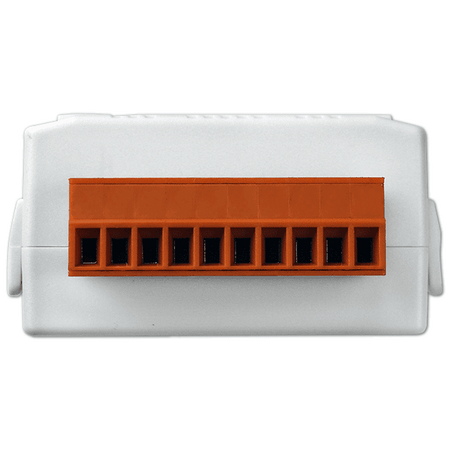

| Porty COM: Porty: | 3 x RS-485 (non-isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +70 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
